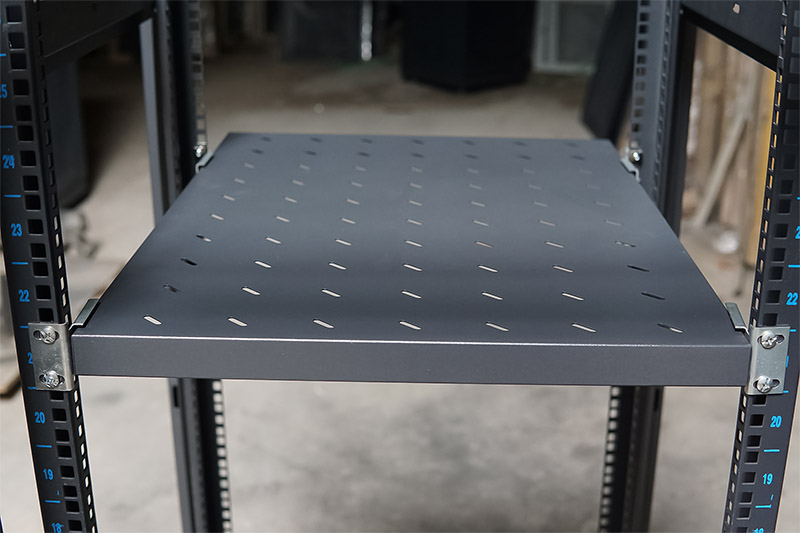

Khay cố định trong tủ rack là gì?
Khay cố định trong tủ rack là một loại khay được lắp cố định vào tủ rack để hỗ trợ và chứa các thiết bị không thể gắn trực tiếp vào các thanh ray của tủ rack. Khay này không có khả năng trượt ra vào, vì vậy chúng thường được sử dụng để đặt các thiết bị ít phải di chuyển hoặc điều chỉnh.
Các bước chi tiết lắp dặt khay cố định vào trong tủ rack
Bước 1: Đo chính xác kích thước chiều sâu, chiều ngang của tủ rack để có thể lựa chọn được loại khay có kích thước phù hợp
Bước 2: Lựa chọn kích thước của khay cố định trong tủ rack sao cho khay có thể vừa đủ kích thước lắp đặt, vừa có khoảng chống để đi hệ thống dây cáp, dây diện và tạo không gian trông để lan tỏa bớt nhiệt nóng do các thiết bị sinh ra.
Chiều sâu của khay tủ rack = chiều sâu của tủ rack – 20cm

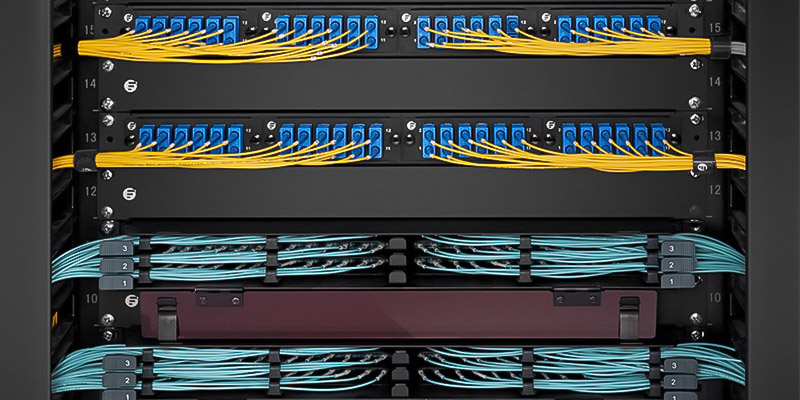

Việc lựa chọn khay trong tủ mạng, tủ rack có kích thước chiều sâu nhỏ hơn 20cm nhằm mục đích chừa ra khoảng trống ở mặt trước và sau tủ 10cm để đi dây cáp cũng như việc tỏa nhiệt của các thiết bị được tốt hơn, đảm bảo hiệu suất hoạt động của các thiết bị được ổn định.
Bước 3: Thực hiện lắp đặt khay cố định vào bên trong tủ rack
- Đầu tiên, cần gắn Pass L lên khay cố định, đặt 4 pass L lên 4 góc của khay cố định.
- Sau đó, dùng ốc vít lỏng để gắn pass L lên khay cố định. Lưu ý rằng không siết ốc chặt, chỉ bắt ốc vít lỏng để có thể trượt pass L qua lại trên khe của khay cố định.
- Tiếp theo, định vị ốc cài trên thanh rack. Dùng ốc cài (8 cái) gắn lên 4 vị trí trên thanh rack cố định lên tủ rack. Mỗi pass L cần 2 ốc cài, tổng cộng là 8 ốc cài.
- Nếu tủ rack của bạn không đánh số tiêu chuẩn, bạn cần đếm số trên 4 thanh rack để đảm bảo rằng các ốc cài được gắn ở cùng độ cao. Nếu tủ rack có đánh số U, chọn mỗi thanh rack một số cố định, ví dụ: chọn số 20U trên cả 4 thanh rack.
- Sau khi đã gắn định vị 8 ốc cài vào 4 thanh rack, đưa khay cố định đã gắn pass L lên vị trí 8 ốc cài. Gắn pass L vào các ốc cài trên 4 thanh rack.
- Cuối cùng, hãy siết chặt ốc vít của pass L trên khay cố định và trên thanh rack để hoàn thành việc gắn khay cố định.
Lưu ý khi lắp đặt khay cố định vào tủ mạng, tủ rack:
- Không siết ốc chặt ngay từ đầu: Việc này giúp bạn dễ dàng điều chỉnh vị trí của pass L trước khi cố định hoàn toàn.
- Việc các ốc cài được gắn ở cùng độ cao là rất quan trọng để đảm bảo khay cố định được lắp ngang và chắc chắn.
- Sau khi hoàn thành, hãy kiểm tra lại toàn bộ khay và pass L để đảm bảo mọi thứ đã được gắn chặt và ổn định.
