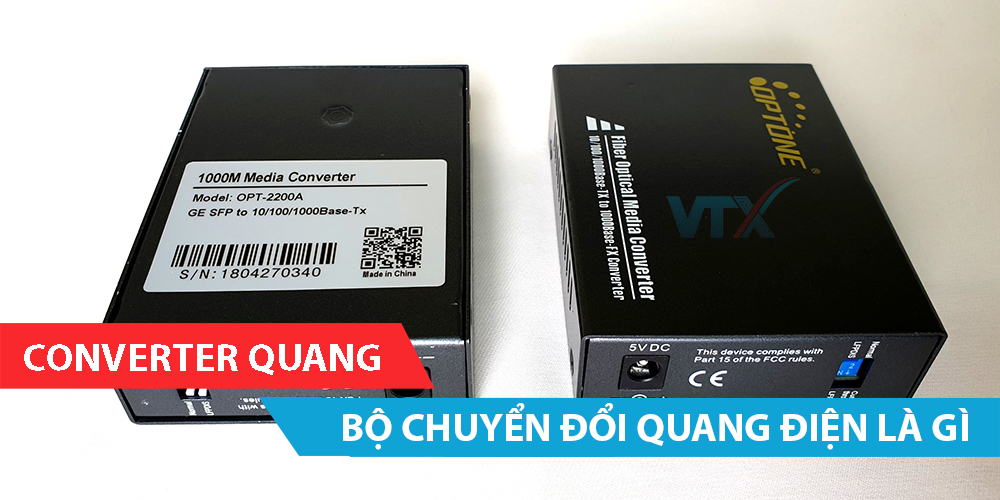

Bộ chuyển đổi quang điện là gì? Cùng tìm hiểu chi tiết

Bộ chuyển đổi quang điện là gì? Đây là câu hỏi mà nhiều người làm việc trong lĩnh vực mạng viễn thông quan tâm. Thiết bị này đóng vai trò quan trọng trong việc chuyển đổi tín hiệu điện sang tín hiệu quang và ngược lại, giúp truyền dữ liệu ổn định trên khoảng cách xa. Bài viết dưới đây của Viễn Thông Xanh sẽ giúp bạn hiểu rõ hơn về cấu tạo, nguyên lý hoạt động và ứng dụng thực tế của bộ chuyển đổi quang điện (converter quang).

Bộ chuyển đổi quang điện là gì?

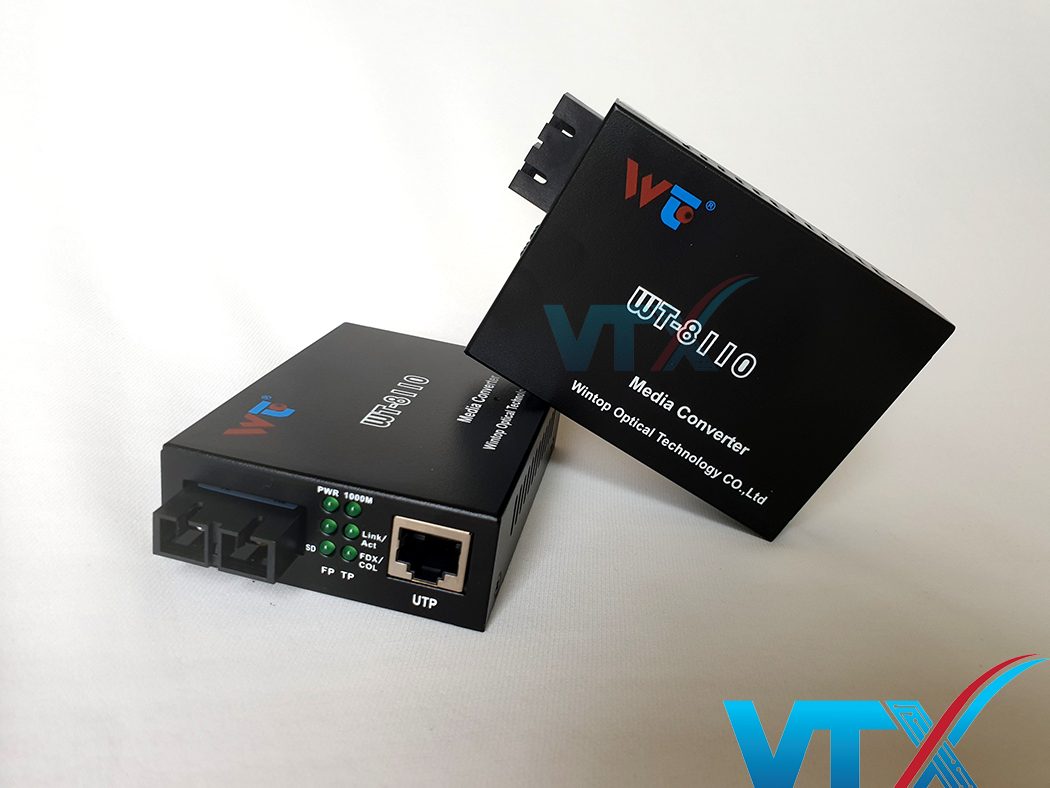

Converter quang hay còn có một tên gọi khác là bộ chuyển đổi quang điện là 1 thiết bị được dùng để chuyển đổi tín hiệu quang sang tín hiệu điện và ngược lại. Thiết bị này có kích thước khá nhỏ gọn khoảng 94 x 70.3 x 26.5mm.

Nguyên lý hoạt động:

Sau khi biết bộ chuyển đổi quang điện là gì, ta tìm hiểu về nguyên lý hoạt động. Chúng có thể chuyển tín hiệu Enthernet CAT5, CAT5e, CAT6;…(tín hiệu điện) sang dạng tín hiệu quang tương thích với cáp sợi quang; ở đầu bên kia của cáp quang sẽ có một bộ chuyển đổi quang điện khác để chuyển tín hiệu trở lại dạng Enthernet như ban đầu. Như vậy các thiết bị chuyển đổi quang điện (hay converter quang) thường được sử dụng theo cặp.

Về cấu trúc mạng, bộ chuyển đổi quang điện 1 sợi và bộ chuyển đổi quang điện 2 sợi hoạt động ở lớp vật lý (physical layer) trên mô hình 7 lớp OSI. Converter có vai trò nhận tín hiệu, truyền và chuyển đổi tín hiệu, tín hiệu qua bộ chuyển đổi quang điện là trong suốt (tranparent), chính vì vậy nên nó không hề can thiệp QoS hay chuyển mạch gói layer 3 switching

Phân loại bộ chuyển đổi quang điện

Tùy vào nhu cầu sử dụng, bộ chuyển đổi quang điện là gì được chia thành nhiều loại khác nhau:

• Phân loại theo tốc độ truyền dẫn: Bao gồm loại 10/100Mbps, 10/100/1000Mbps (Gigabit) hoặc các dòng cao hơn như 10G converter.
• Phân loại theo kiểu cáp quang: Có hai loại chính là Single Mode (đơn mode) – truyền xa đến 120km và Multi Mode (đa mode) – truyền ở khoảng cách ngắn, dưới 2km.
• Phân loại theo số lượng lõi sợi quang: Gồm loại 1 core (một sợi quang) và 2 core (hai sợi quang), tùy theo yêu cầu về băng thông và cấu hình hệ thống mạng.

Bộ chuyển đổi quang điện là gì và ứng dụng

Khi biết được Bộ chuyển đổi quang điện là gì, hay converter quang là gì, tiếp theo là ứng dụng của chúng. Thiết bị là thiết bị linh hoạt, được ứng dụng trong rất nhiều lĩnh vực từ doanh nghiệp, tòa nhà, đến trung tâm dữ liệu. Dưới đây là 7 ứng dụng phổ biến nhất của bộ chuyển đổi quang điện trong thực tế.

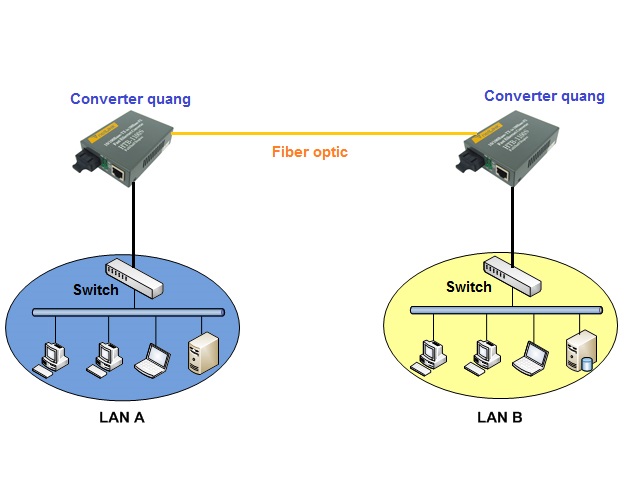

Kết nối nhiều mạng nội bộ (LAN) qua cáp quang

Ứng dụng này giúp liên kết các hệ thống LAN ở những vị trí cách xa nhau hàng trăm mét đến vài kilomet mà vẫn đảm bảo tốc độ cao và ổn định. Việc sử dụng converter quang giúp hạn chế suy hao tín hiệu so với cáp đồng, đồng thời cáp quang có khả năng chống nhiễu điện từ, chống sét và chịu được điều kiện thời tiết khắc nghiệt.

Ví dụ: Dòng sản phẩm Converter Quang HDTEC 2 SC + 6 RJ45 SM 10/100Mbps là lựa chọn lý tưởng để kết nối hai hệ thống mạng nội bộ ở các tòa nhà hoặc khu công nghiệp khác nhau.

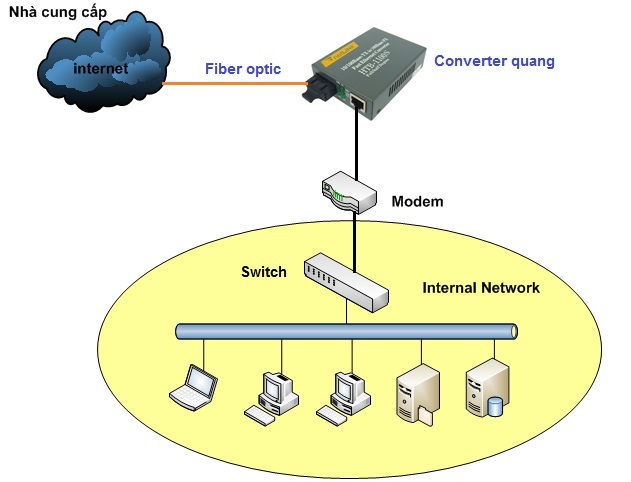

Kết nối Internet cáp quang (FTTH)

Converter quang được sử dụng rộng rãi trong hạ tầng FTTH (Fiber To The Home), giúp mang đường truyền internet tốc độ cao đến từng hộ gia đình, văn phòng hoặc doanh nghiệp.

Khi kết hợp với modem, bộ chuyển đổi quang điện giúp tín hiệu mạng ổn định, tương thích tốt với các thiết bị như switch, router, access point, v.v. Một ví dụ phổ biến là Converter Quang HDTEC 1 SC + 4 RJ45 SM, 10/100/1000Mbps, thiết bị này cho phép người dùng dễ dàng kết nối mạng cáp quang trong gia đình hoặc doanh nghiệp vừa và nhỏ.

Ví dụ sản phẩm: Converter Quang HDTEC 1 SC + 4 RJ45 SM, 10/100/1000Mbps

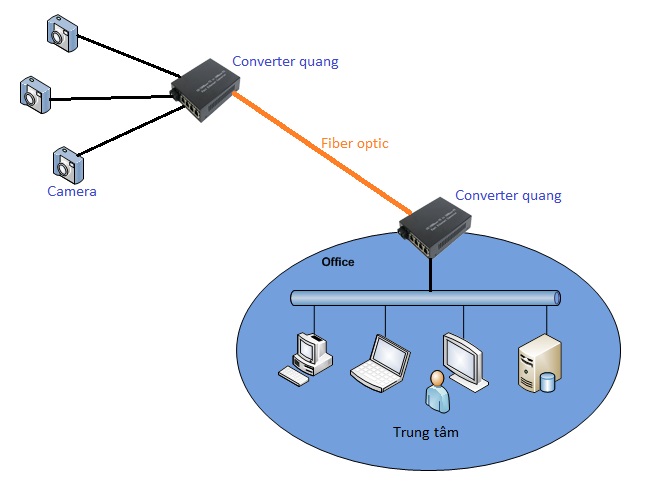

Kết nối hệ thống camera IP giám sát từ xa

Trong các hệ thống an ninh giám sát, converter quang đóng vai trò cầu nối giúp truyền tải tín hiệu hình ảnh, âm thanh từ camera IP đến trung tâm điều khiển ở khoảng cách xa.

Giải pháp này không chỉ giúp tiết kiệm chi phí dây dẫn mà còn đảm bảo chất lượng hình ảnh sắc nét, ổn định, không bị trễ hoặc nhiễu. Cáp quang cùng converter quang điện giúp mở rộng phạm vi giám sát lên đến vài chục kilomet mà không cần sử dụng thiết bị khuếch đại tín hiệu trung gian.

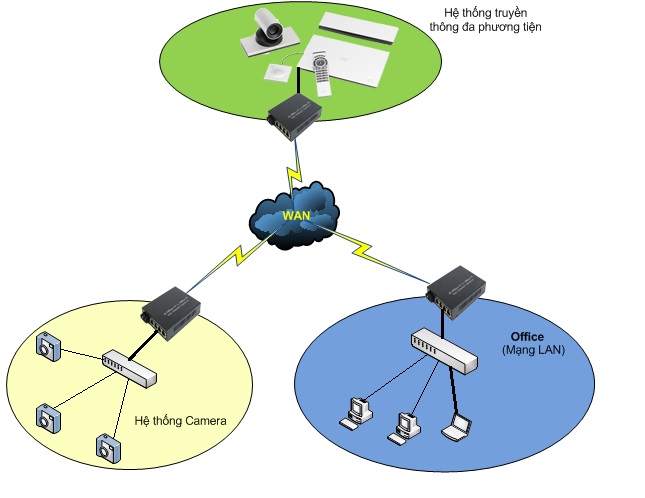

Kết nối hệ thống truyền thông đa phương tiện – truyền hình trực tuyến

Converter quang cũng được ứng dụng trong các hệ thống truyền thông đa phương tiện như hội nghị truyền hình, livestream hoặc hệ thống giảng dạy trực tuyến.

Thiết bị này giúp truyền tín hiệu âm thanh và hình ảnh từ các điểm cầu đến trung tâm một cách mượt mà, không bị gián đoạn. Các thiết bị như amplifier, polycom, cisco SX20, tivi và loa đều có thể kết nối với nhau thông qua converter quang để tạo nên mạng truyền thông đồng bộ, phục vụ cho các sự kiện hoặc hội thảo trực tuyến.

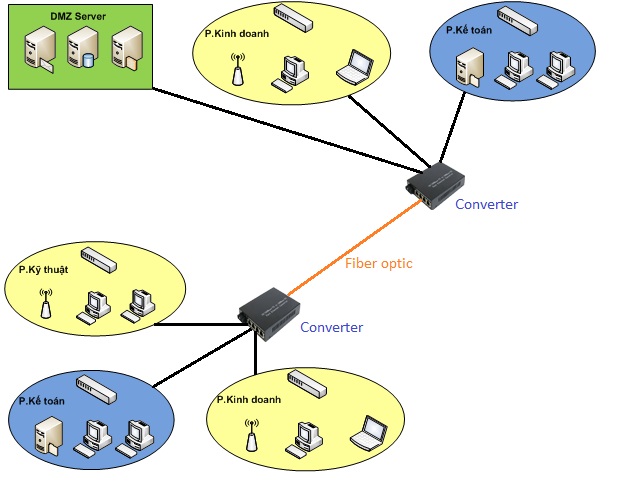

Chia tách mạng LAN ảo (VLAN)

Converter quang còn được ứng dụng trong việc chia tách các VLAN, giúp tăng cường bảo mật và tối ưu băng thông cho hệ thống.

Về mặt vật lý, các máy tính vẫn hoạt động trong cùng một mạng nhưng về logic thì chúng được chia thành các VLAN riêng biệt. Giải pháp này giúp quản lý người dùng hiệu quả hơn, đồng thời hỗ trợ mở rộng hoặc thu hẹp mạng khi cần thiết mà không phải thay đổi cấu hình phần cứng phức tạp.

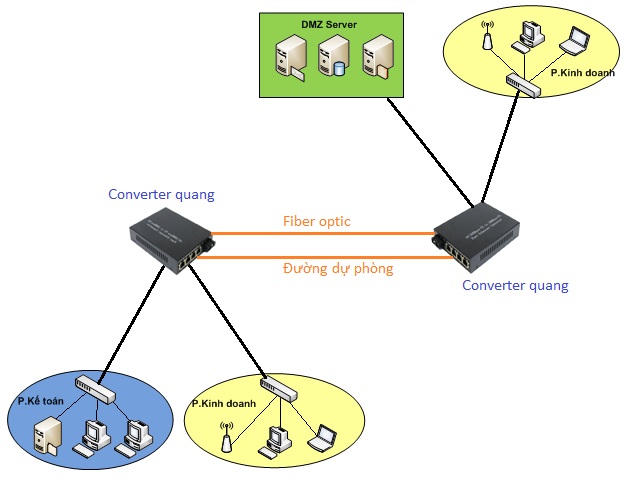

Tạo mạng dự phòng (Backup Network)

Để đảm bảo hoạt động liên tục của hệ thống, nhiều doanh nghiệp lựa chọn cấu hình mạng dự phòng bằng converter quang 2 cổng.

Bằng cách kéo thêm một đường cáp quang nối hai converter, hệ thống sẽ tự động chuyển sang đường backup khi có sự cố xảy ra. Điều này giúp mạng luôn hoạt động ổn định, tránh gián đoạn dịch vụ trong quá trình vận hành.

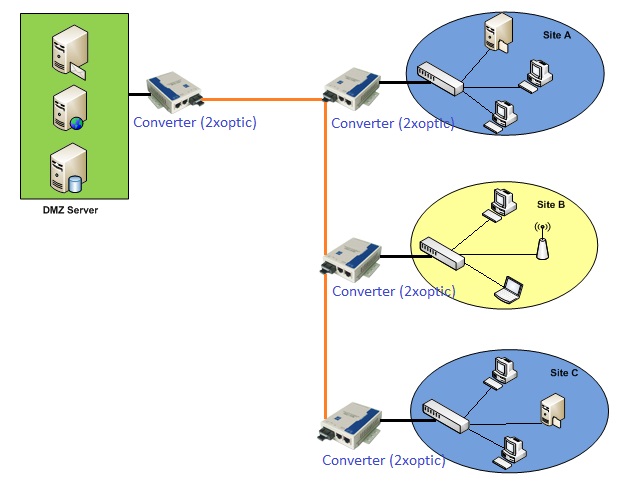

Mở rộng hệ thống mạng nội bộ LAN

Khi doanh nghiệp mở rộng quy mô, việc kết nối thêm các nhánh mạng mới là điều cần thiết. Converter quang cho phép mở rộng mạng LAN dễ dàng bằng cách kết nối thêm các switch hoặc router qua cáp quang, đảm bảo tốc độ cao và ổn định.

Nhờ tính linh hoạt này, converter quang là lựa chọn tối ưu cho các khu công nghiệp, tòa nhà văn phòng, trường học hoặc bệnh viện cần kết nối nhiều thiết bị trong hệ thống mạng lớn.

Kết luận

Trên đây là một vài chia sẻ của Viễn Thông Xanh về thiết bị converter quang. Nếu quý vị có thắc mắc về bộ chuyển đổi quang điện là g,ì hay cần thêm thông tin chi tiết về sản phẩm, xin vui lòng liên hệ với chúng tôi để được tư vấn và hỗ trợ. Công ty Cổ phần Viễn Thông Xanh Việt nam là một trong những đơn vị chuyên phân phối các sản phẩm Converter quang chính hãng đến từ nhiều thương hiệu khác nhau như: Optone, 3onedata, TP-Link, BTON… Với đội ngũ kĩ thuật viên dày dặn kinh nghiệm, chúng tôi đem đến cho Quý vị những thiết bị, giải pháp mạng hiệu quả nhất, tốt nhất và tiết kiệm chi phí nhất. Liên hệ ngay!
