Bộ chia - Gộp - Chuyển đổi VGA

Bộ chia – Gộp – Chuyển đổi VGA là nhóm thiết bị hỗ trợ phân phối, lựa chọn và chuyển đổi tín hiệu hình ảnh giữa máy tính, màn hình, máy chiếu và nhiều thiết bị trình chiếu khác. Tùy nhu cầu kết nối, người dùng có thể sử dụng bộ chia VGA để xuất một nguồn ra nhiều màn hình, bộ gộp VGA để lựa chọn nhiều nguồn cho một màn hình hoặc bộ chuyển đổi VGA để kết nối giữa VGA với HDMI, USB và các chuẩn giao tiếp khác.

Bộ chia – Gộp – Chuyển đổi VGA là gì?

Bộ chia – Gộp – Chuyển đổi VGA là tên gọi chung cho các thiết bị được sử dụng để xử lý và kết nối tín hiệu hình ảnh sử dụng giao tiếp VGA.

VGA là chuẩn truyền tín hiệu hình ảnh analog, thường sử dụng đầu nối D-Sub 15 chân. Chuẩn này từng được sử dụng rất phổ biến trên máy tính để bàn, laptop, màn hình và máy chiếu. Hiện nay VGA vẫn xuất hiện trong nhiều hệ thống trình chiếu, thiết bị công nghiệp và các hệ thống sử dụng màn hình thế hệ cũ.

Trong hệ thống VGA, ba nhóm thiết bị thường gặp gồm:

Bộ chia VGA – VGA Splitter: nhận một nguồn tín hiệu VGA và phân phối tới nhiều màn hình.

Bộ gộp VGA – VGA Switch: tiếp nhận nhiều nguồn VGA và cho phép lựa chọn một nguồn để hiển thị trên một màn hình.

Bộ chuyển đổi VGA – VGA Converter: chuyển đổi giữa VGA và các chuẩn giao tiếp khác như HDMI hoặc USB.

Các thiết bị này có hình thức và cổng kết nối tương đối giống nhau nhưng chức năng hoàn toàn khác nhau. Vì vậy, cần xác định rõ hướng truyền tín hiệu trước khi kết nối.

Các loại bộ chia – Gộp – Chuyển đổi VGA phổ biến

Danh mục Bộ chia – Gộp – Chuyển đổi VGA trên VTXVN hiện bao gồm cả VGA Splitter, VGA Switch và nhiều loại converter như HDMI sang VGA, VGA sang HDMI và USB sang VGA. Các bộ chia VGA thực tế trên website có cấu hình 1 ra 2, 1 ra 4 và 1 ra 8.

Bộ chia VGA – VGA Splitter

VGA Splitter được sử dụng khi cần đưa tín hiệu hình ảnh từ một nguồn VGA tới nhiều màn hình hoặc máy chiếu cùng lúc.

Cấu trúc cơ bản:

1 VGA Input → N VGA Output

Các cấu hình phổ biến gồm:

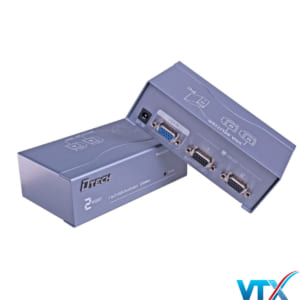

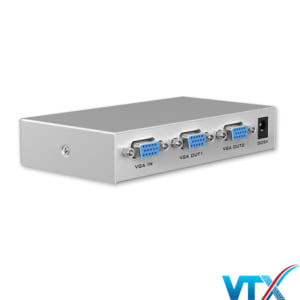

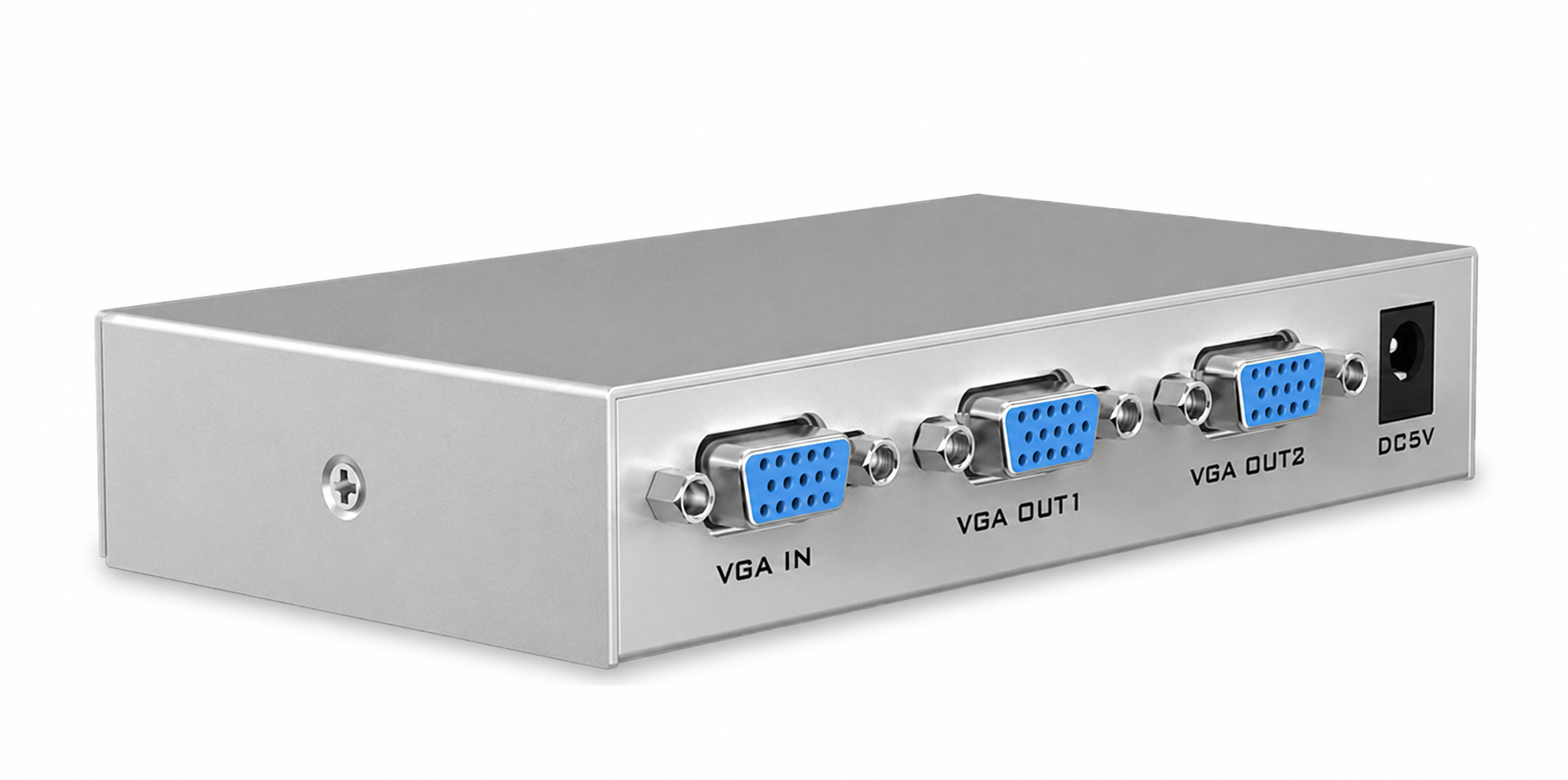

VGA Splitter 1 ra 2

Một nguồn tín hiệu VGA được chia ra hai màn hình. Đây là cấu hình phù hợp khi cần hiển thị cùng một nội dung trên hai thiết bị.

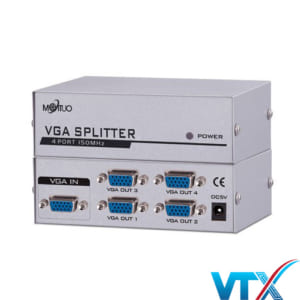

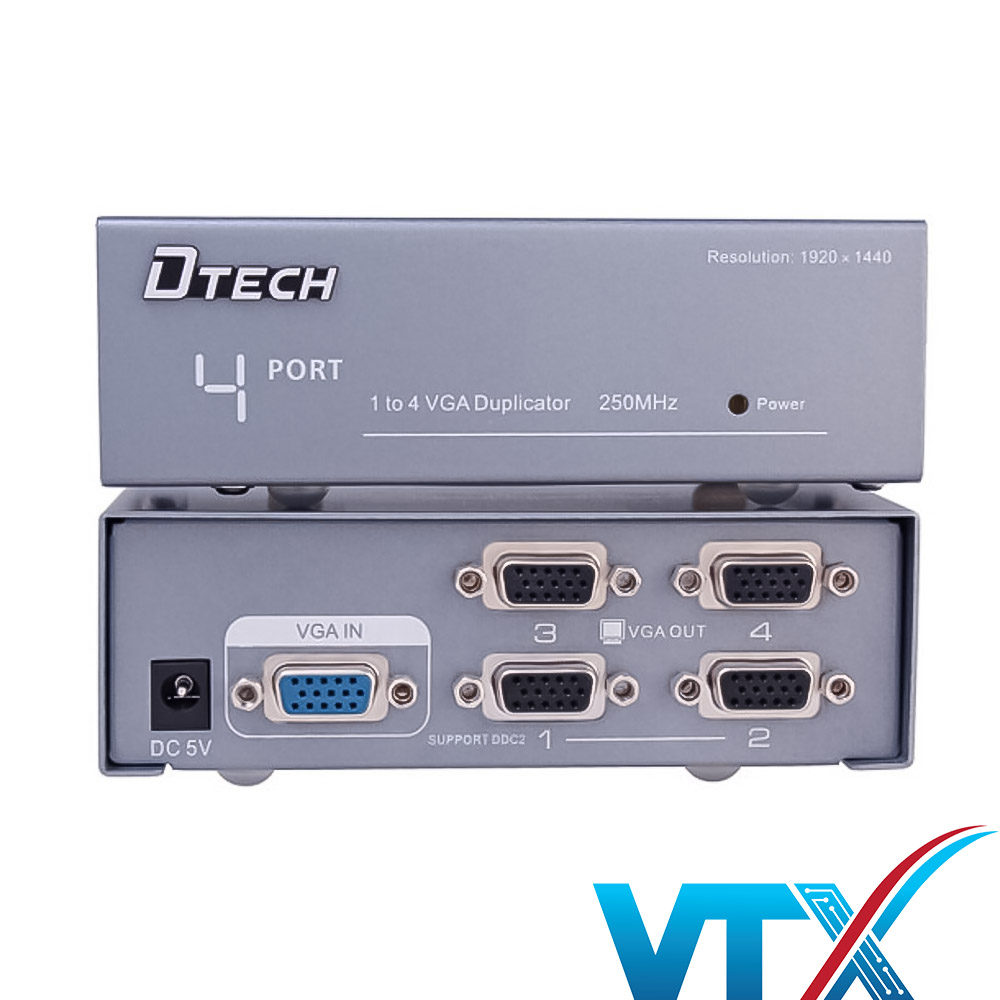

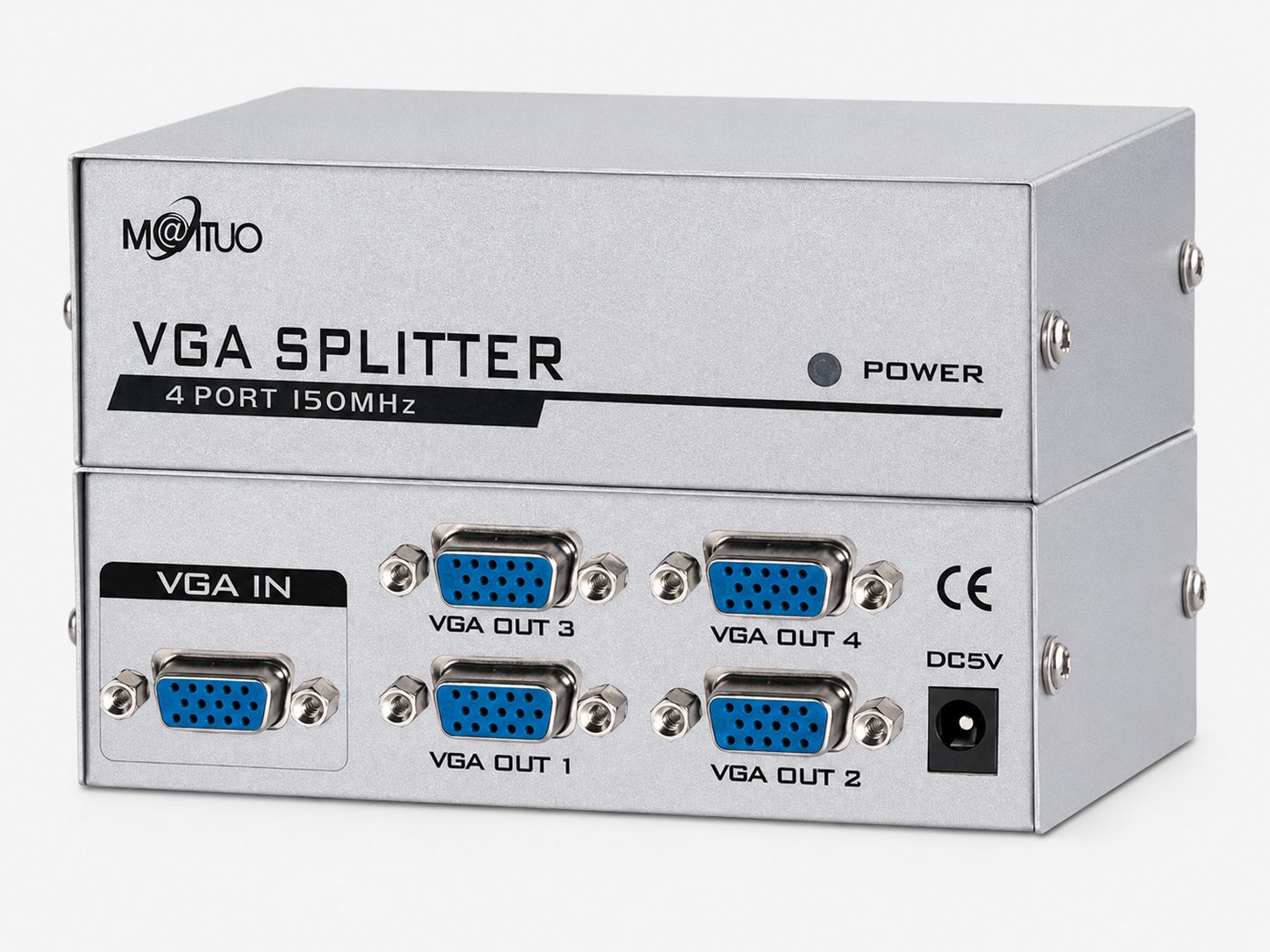

VGA Splitter 1 ra 4

Một nguồn VGA được phân phối tới bốn đầu ra. VTXVN hiện có các model VGA 1 ra 4 thuộc nhóm sản phẩm này.

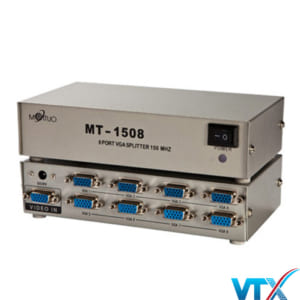

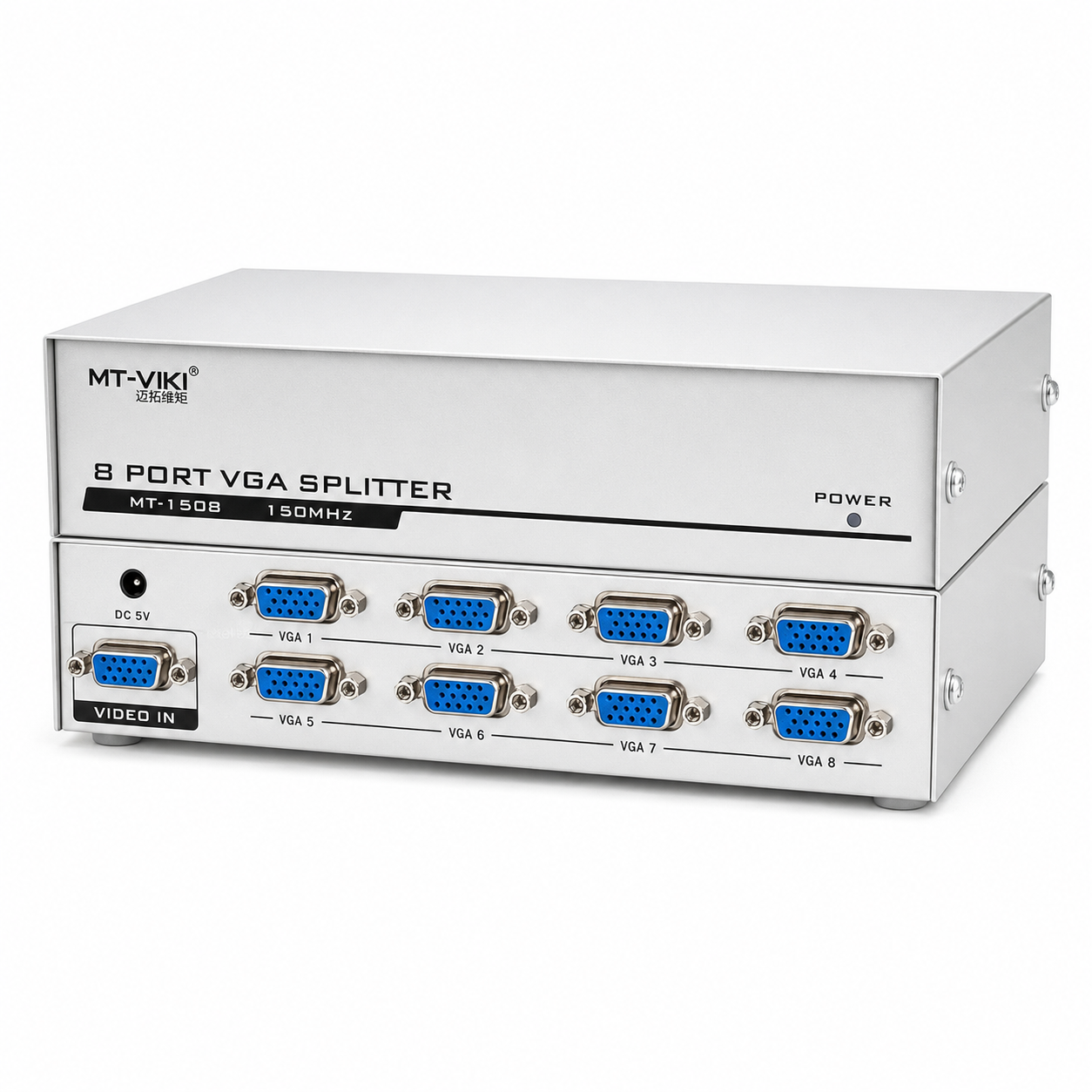

VGA Splitter 1 ra 8

Một nguồn VGA được phân phối đồng thời tới tám màn hình. VTXVN cũng có dòng MT-Viki MT1508 với một VGA Input và tám VGA Output.

Bộ chia VGA chủ yếu thực hiện chức năng nhân bản hình ảnh. Các màn hình đầu ra nhận cùng nội dung từ nguồn phát chứ không trở thành các màn hình mở rộng độc lập.

Ví dụ, khi kết nối một máy tính với VGA Splitter 1 ra 4, hình ảnh từ máy tính có thể được hiển thị trên bốn màn hình hoặc máy chiếu cùng lúc.

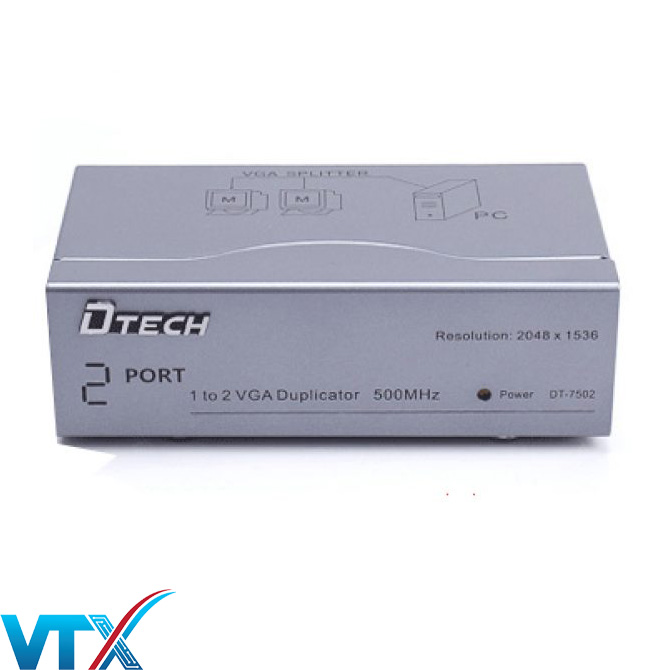

Một số VGA Splitter chủ động sử dụng nguồn điện riêng để hỗ trợ phân phối tín hiệu ổn định hơn. Các sản phẩm MT-Viki MT1502 và Dtech DT-7252 trên VTXVN đều sử dụng adapter nguồn 5V.

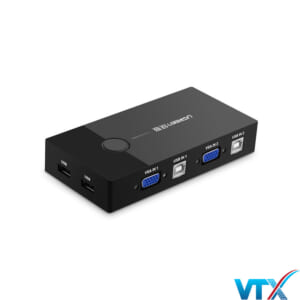

Bộ gộp VGA – VGA Switch

Bộ gộp VGA, thường được gọi chính xác hơn là VGA Switch, hoạt động theo chiều ngược với VGA Splitter.

Cấu trúc:

N VGA Input → 1 VGA Output

Thiết bị cho phép nhiều nguồn phát VGA cùng kết nối với một màn hình hoặc máy chiếu. Người dùng sau đó lựa chọn nguồn tín hiệu cần hiển thị mà không phải tháo và cắm lại dây VGA liên tục.

Ví dụ:

2 VGA Input → 1 VGA Output

Hai máy tính có thể được kết nối vào một VGA Switch, trong khi cổng Output được nối với cùng một màn hình.

Khi cần chuyển từ máy tính thứ nhất sang máy tính thứ hai, người dùng chỉ cần chuyển nguồn trên thiết bị.

VTXVN hiện có sản phẩm bộ gộp tín hiệu VGA 2 cổng vào 1 màn hình trong danh mục VGA.

Cần phân biệt rằng VGA Switch thông thường không gộp hình ảnh từ nhiều nguồn thành một hình ảnh duy nhất. Thiết bị chỉ lựa chọn một trong nhiều nguồn Input để đưa tới Output tại một thời điểm.

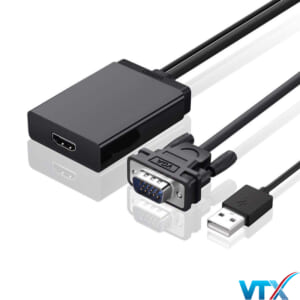

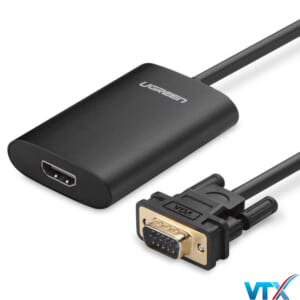

Bộ chuyển đổi VGA sang HDMI

VGA to HDMI Converter được sử dụng khi nguồn phát chỉ có cổng VGA nhưng màn hình, TV hoặc thiết bị hiển thị sử dụng HDMI.

Sơ đồ kết nối:

Nguồn VGA → Bộ chuyển đổi VGA to HDMI → Màn hình HDMI

VGA truyền tín hiệu hình ảnh analog, trong khi HDMI sử dụng tín hiệu kỹ thuật số. Vì vậy, việc chuyển từ VGA sang HDMI cần có mạch chuyển đổi tín hiệu.

Một điểm cần chú ý là VGA chỉ truyền hình ảnh. Nếu cần đưa cả âm thanh sang HDMI, bộ chuyển đổi thường phải có thêm đường Audio Input để lấy âm thanh từ nguồn phát.

VTXVN hiện có các sản phẩm VGA to HDMI kèm Audio trong danh mục này.

Loại converter này phù hợp khi cần tiếp tục sử dụng máy tính hoặc thiết bị cũ có VGA với TV và màn hình thế hệ mới chỉ còn cổng HDMI.

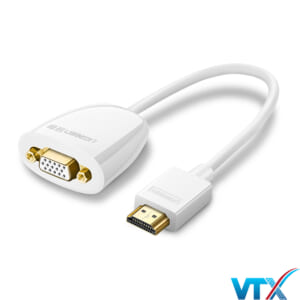

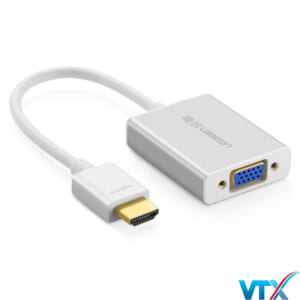

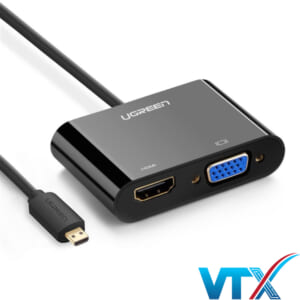

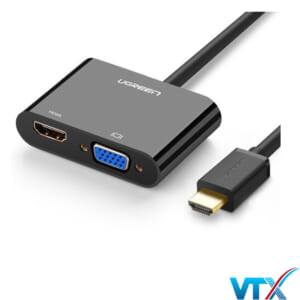

Bộ chuyển đổi HDMI sang VGA

HDMI to VGA Converter được sử dụng theo chiều ngược lại:

Nguồn HDMI → Bộ chuyển đổi HDMI to VGA → Màn hình VGA

Thiết bị nhận tín hiệu HDMI kỹ thuật số từ laptop, PC, đầu phát hoặc thiết bị khác và chuyển thành tín hiệu hình ảnh analog để màn hình hoặc máy chiếu VGA có thể nhận được.

VTXVN hiện có nhiều sản phẩm thuộc nhóm HDMI sang VGA, bao gồm các phiên bản có thêm đường Audio.

HDMI sang VGA và VGA sang HDMI không phải cùng một thiết bị.

Chiều chuyển đổi phải được xác định theo:

Thiết bị phát → Converter → Thiết bị hiển thị

Nếu nguồn phát có HDMI và màn hình có VGA thì cần HDMI to VGA.

Nếu nguồn phát có VGA và màn hình có HDMI thì cần VGA to HDMI.

Đây là một trong những điểm dễ nhầm nhất khi mua bộ chuyển đổi tín hiệu.

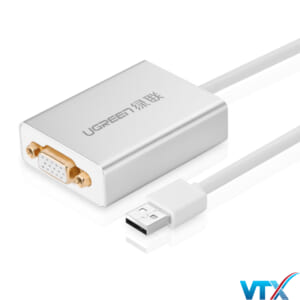

Bộ chuyển đổi USB sang VGA

USB to VGA cho phép bổ sung đầu ra hình ảnh VGA từ cổng USB trên máy tính.

Sơ đồ:

USB trên máy tính → USB to VGA → Màn hình VGA

Thiết bị thường được sử dụng khi máy tính không còn cổng VGA nhưng vẫn cần kết nối với màn hình hoặc máy chiếu sử dụng giao tiếp này.

Khác với cáp VGA thông thường, USB không phải giao tiếp VGA nên thiết bị cần xử lý tín hiệu để tạo đầu ra hình ảnh tương thích.

VTXVN hiện có bộ chuyển đổi USB 2.0 ra VGA trong danh mục Bộ chia – Gộp – Chuyển đổi VGA.

Khả năng mở rộng màn hình, độ phân giải và hệ điều hành hỗ trợ phụ thuộc vào từng model, vì vậy khi sử dụng USB to VGA cần kiểm tra khả năng tương thích của thiết bị cụ thể.

Phân biệt VGA Splitter, VGA Switch và VGA Converter

Bộ chia, bộ gộp và bộ chuyển đổi VGA có thể được phân biệt nhanh dựa trên số lượng nguồn tín hiệu và thiết bị hiển thị.

VGA Splitter:

1 nguồn VGA → nhiều màn hình

Thiết bị phù hợp khi cần đưa cùng một nội dung tới nhiều màn hình hoặc máy chiếu.

VGA Switch:

Nhiều nguồn VGA → 1 màn hình

Thiết bị phù hợp khi có nhiều máy tính hoặc nguồn phát nhưng chỉ sử dụng chung một màn hình.

VGA Converter:

VGA ↔ chuẩn giao tiếp khác

Thiết bị được sử dụng khi nguồn phát và màn hình không có cùng chuẩn kết nối.

Ví dụ:

HDMI → VGA: nguồn HDMI, màn hình VGA.

VGA → HDMI: nguồn VGA, màn hình HDMI.

USB → VGA: sử dụng USB trên máy tính để tạo thêm đầu ra VGA.

Có thể xác định nhanh nhu cầu theo sơ đồ:

1 VGA → nhiều VGA = VGA Splitter

Nhiều VGA → 1 VGA = VGA Switch

VGA → HDMI = VGA to HDMI Converter

HDMI → VGA = HDMI to VGA Converter

USB → VGA = USB to VGA Adapter/Converter

Việc xác định đúng Input và Output ngay từ đầu giúp tránh mua nhầm thiết bị có chiều hoạt động ngược với hệ thống.

VTXVN – Đơn vị cung cấp bộ chia – Gộp – Chuyển đổi VGA

VTXVN cung cấp đa dạng các thiết bị Bộ chia – Gộp – Chuyển đổi VGA phục vụ nhu cầu kết nối máy tính, màn hình, TV và máy chiếu. Danh mục hiện có các VGA Splitter 1 ra 2, 1 ra 4, 1 ra 8, bộ gộp VGA nhiều nguồn vào một màn hình cùng nhiều giải pháp HDMI to VGA, VGA to HDMI và USB to VGA.

Tùy sơ đồ kết nối thực tế, khách hàng có thể lựa chọn thiết bị phù hợp với số lượng nguồn phát và đầu ra cần sử dụng. VTXVN hỗ trợ tư vấn sản phẩm, cung cấp thông tin kỹ thuật và báo giá cho nhu cầu cá nhân, doanh nghiệp, phòng học, phòng họp cũng như các hệ thống trình chiếu và công trình điện nhẹ.
