Hệ thống camera an ninh cơ bản cần sử dụng  2 loại dây dẫn: dây nguồn điện và dây truyền tín hiệu.

Nếu một trong 2 dây bị đứt sẽ gây gián đoạn hệ thống camera sử dụng.

Hiện tại trên thị trường, các loại dây truyền tín hiệu Camera (thường là cáp đồng trục) còn có thêm cả dây nguồn đi kèm để việc thao tác cũng như thi công hệ thống trở nên thuận tiện và dễ dàng nhất cho người sử dụng. Quý vị có thể sử dụng các loại cáp đồng trục của Alantek, Sino,… vì đây đều là những thương hiệu uy tín và các sản phẩm này đều đã được kiểm chứng về mặt chất lượng.

Nếu dây nguồn bị đứt Quý vị hoàn toàn có thể dễ dàng xử lý như cách nối dây điện bình thường (điểm lưu ý duy nhất là phải nối đúng dây âm và dây dương)

Nếu dây đồng trục hay dây mạng bị đứt, việc nối dây sẽ phức tạp hơn bởi đây là loại dây chuyên dụng và nếu việc xử lý không được tốt sẽ ảnh hưởng trực tiếp đến chất lượng hình ảnh cũng như thông tin truyền đi trong hệ thống camera.

Khi gặp phải vấn đề này, Quý vị có thể tham khảo bài viết dưới đây của Viễn Thông Xanh hoặc tốt nhất Quý vị hãy liên hệ trực tiếp với nhân viên kỹ thuật chuyên nghiệp về hệ thống Camera để việc khắc phục được nhanh chóng cũng như tiết kiệm về mặt chi phí.

Dấu hiệu cáp đồng trục trong hệ thống camera bị đứt

Nguyên nhân:

-Do nguồn yếu, chết nguồn, phích cắm điện tiếp xúc kém hoặc bị lỏng;

-Cáp đồng trục bị đứt, gãy hoặc trong quá trình thi công đi dây không tốt khiến cáp bị chèn ép làm nhiễu tín hiệu; hay do đầu nối tiếp xúc jack AV Tivi, Jack BNC đầu dây HDMI,…

-Đường truyền tín hiệu kém gây chập chờn,…

-Đầu ghi camera bị lỗi khiến hình ảnh không hiển thị

Trên thực tế có rất nhiều trường hợp khiến cho hiện tượng trục trặc tín hiệu camera xảy ra, tuy nhiên nếu thấy đường truyền không ổn định thì 85 – 90% nguyên nhân xảy ra do dây cáp đồng trục. Hãy kiểm tra cáp đồng trục một cách chắc chắn rồi hãn kiểm tra các phần khác.

Cách Nối Cáp Đồng Trục

1.Công tác chuẩn bị

Đầu nối (Jack nối BNC)

Dụng cụ cần sử dụng: Kìm cắt chuyên dụng, dao nhỏ.

Kìm để cắt cáp đồng trục

2.Các Bước Tiến Hành

Bước 1:

Sử dụng một con dao nhỏ để loại bỏ lớp vỏ cách điện bằng PVC bên ngoài của dây cáp.

Độ dài phần cắt khoảng 20mm, đây là bước phải thật cẩn thận để không cắt phải phần bên trong và nên đo khoảng cần cắt tránh trường hợp cắt quá ngắn hoặc quá dài.

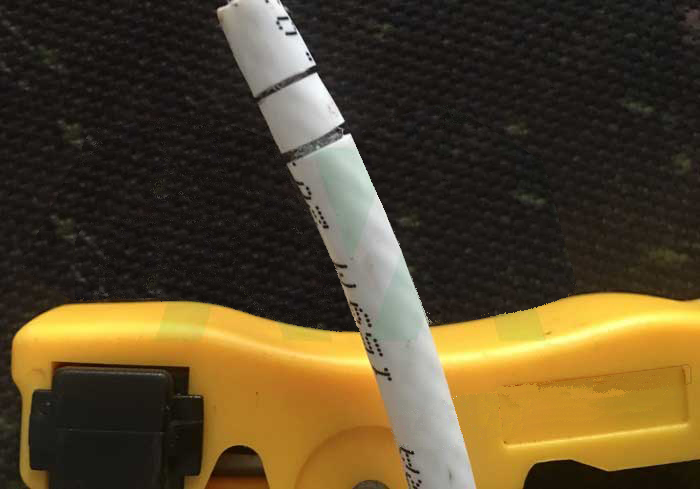

Cắt dây cáp đồng trục

(*) Chú ý, cần xác định đúng vị trí Quý vị muốn cắt bỏ, xác định chiều dài dây đã thích hợp hay chưa.

Dùng bộ dao cắt chuyện dụng để thao tác được chính xác và chuẩn nhất

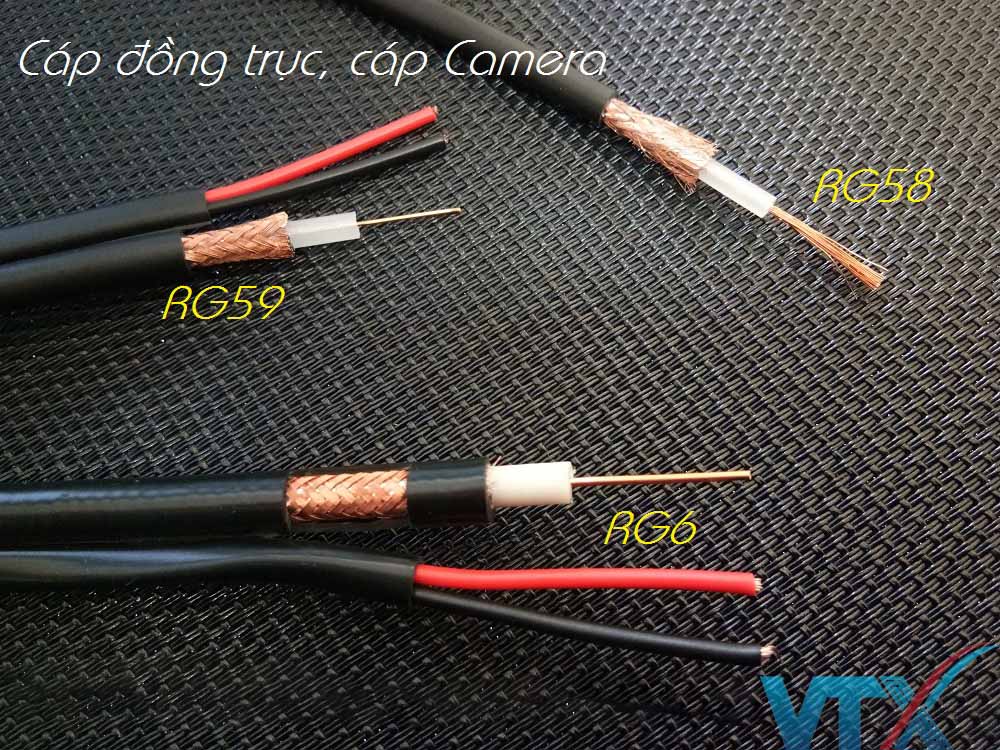

Loại dao sửu dụng có thể thi công với các loại dây cáp đồng trục RG59, dây cáp đồng truc RG6 hay dây cáp đồng trục RG11

Bước 2

Sau khi loại bỏ phần vở nhựa bảo vệ bên ngoài, tiến hành tuốt đoạn vỏ vừa cắt, nhẹ nhàng thực hiện để không gây tác động đến các phần bên trong.

Bước 3

Lúc này Quý vị sẽ thấy lớp tráng bạc bao phủ xung quanh lõi. Sau khi loại bỏ phần tráng bạc, Quý vị sẽ thấy lớp lưới chống nhiễu nằm bên trong.

Gỡ lớp lưới chống nhiễu này ra và vuốt đều, nhẹ xuống bao xung quanh vỏ của dây cáp.

Phần bên trong chính là lớp nhựa bao phủ lớp lõi đồng trục.

Bước 4

Bạn dùng dao gọt sạch phần nhựa bọc bao quanh lõi đồng.

Lưu ý: Quý vị nên để dư ra khoảng 5mm để tránh việc tiếp xúc trực tiếp vào đầu dây cắm.

Bước 5

Sử dụng giắc F5 ren vặn, giắc F5 bóp ngang, giắc F5 dạng nén dọc hay đầu giắc F11 ren vặn, giắc F11 bóp ngang, giắc F11 nén dọc tùy theo nhu cầu sử dụng.

Quý vị cần gắn dây cáp với dây truyền hình, dùng tay vặn chặt đuôi của đầu cắm vào dây cáp theo chiều thuận chiều kim đồng hồ.

Vặn ren phải thật chắc chắn và vặn đúng chiều. Nếu thao tác đúng theo chỉ dẫn các ren của đầu cắm sẽ bám chặt vào các dây bọc chống nhiễu.

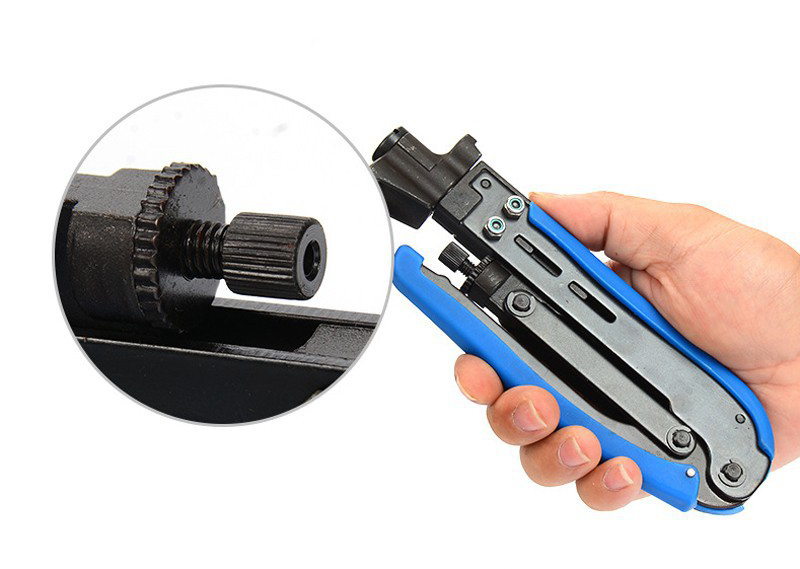

Tại bước này Quý vị có thể sử dụng kìm bóp cáp hay kìm nén cáp chuyên dụng thì việc thi công sẽ nhanh chóng và chuẩn xác hơn.

Như vậy đến đây việc nối dây cáp đồng trục bằng giắc nối đã hoàn thành, sau đó, Quý vị hãy kiểm tra tín hiệu một cách cẩn thận để chắc chắn mối nối đã đạt tiêu chuẩn.

Trên đây là các bước nối cáp đồng trục bị đứt cơ bản nhất, để chắc chắn hơn cho việc thao tác cũng như muốn chắc chắn về mặt chất lượng đường truyền sau thi công, tốt hơn hết Quý vị nên liên hệ trực tiếp với kỹ thuật viên chuyên môn cũng như sử dụng các loại cáp chất lượng cao. Công ty Cổ phần Viễn Thông Xanh Việt Nam chuyên phân phối các sản phẩm cáp đồng trục, cáp thông tin chính hãng cũng như cung cấp các giải pháp mạng, điện camera chuyên nghiệp. Liên hệ ngay với chúng tôi để được tư vấn và hỗ trợ một cách nhanh chóng và tiện lợi nhất
