Mô hình mạng 3 lớp là gì?

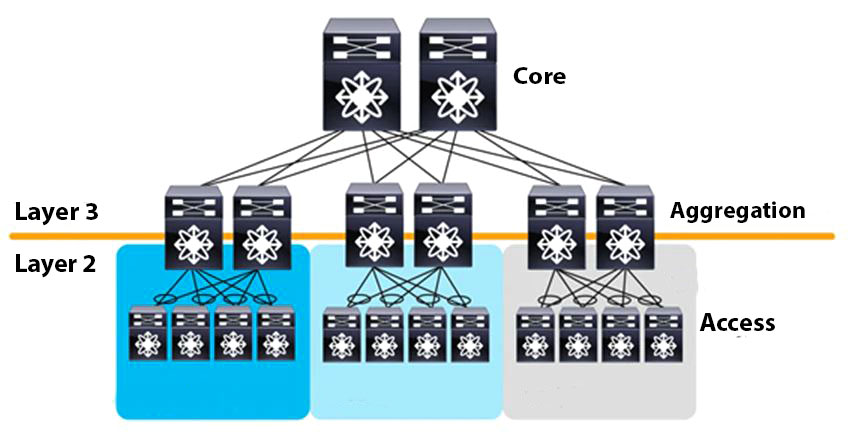

Mô hình mạng 3 lớp của một trung tâm dữ liệu gồm 3 lớp: lớp core, lớp aggregation va lớp access
Lớp Core (Lõi):
Lớp Core là lớp cao nhất trong mô hình, thường là trung tâm của mạng. Nhiệm vụ chính của lớp Core là cung cấp kết nối nhanh chóng và không đổi giữa các phần mạng khác nhau.
Lớp Core thường sử dụng các thiết bị mạng có hiệu suất cao như router hoặc switch có khả năng chuyển mạch cực nhanh và bảo đảm khả năng truy cập không bị gián đoạn.
Lớp Aggregation (Tổng hợp hoặc Phân phối):
Lớp Aggregation là lớp trung gian giữa lớp Core và lớp Access. Nhiệm vụ chính của lớp Aggregation là phân phối dịch vụ từ lớp Core đến các thiết bị mạng ở lớp Access và ngược lại. Lớp Aggregation thường xử lý các chức năng như định tuyến, chuyển mạch và lọc dữ liệu.
Lớp Access (Truy cập):
Lớp Access là lớp thấp nhất trong mô hình và thường bao gồm các thiết bị kết nối trực tiếp với các thiết bị cuối và người dùng. Nhiệm vụ chính của lớp Access là cung cấp kết nối cho các thiết bị cuối và người dùng và đảm bảo rằng dữ liệu có thể được truy cập một cách hiệu quả từ các thiết bị này. Lớp Access thường sử dụng các thiết bị như switch và access point (đối với mạng không dây) để kết nối các thiết bị cuối và người dùng với mạng.
Kiến trúc Spine-Leaf là gì?
Trong môi trường Data Center hiện đại, nhu cầu giao tiếp dữ liệu không chỉ dừng lại ở luồng dữ liệu North-South mà còn bao gồm cả luồng dữ liệu East-West. Mô hình truyền thống 03 lớp có thể không còn phù hợp với nhu cầu này vì nó tập trung chủ yếu vào luồng dữ liệu North-South và không cung cấp sự linh hoạt và hiệu suất cần thiết cho luồng dữ liệu East-West. Trong khi đó, kiến trúc mạng Spine-Leaf được thiết kế đặc biệt để đáp ứng các yêu cầu của môi trường Data Center hiện đại, bao gồm cả luồng dữ liệu East-West.

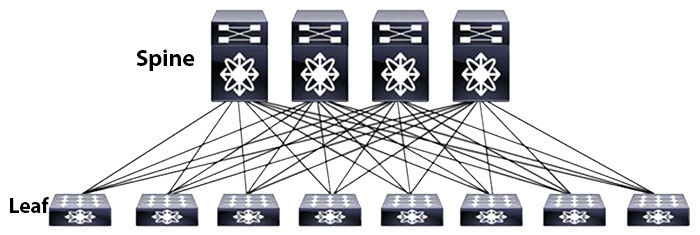

Kiến trúc Spine-Leaf là một kiểu kiến trúc mạng được sử dụng trong các trung tâm dữ liệu để cung cấp hiệu suất cao, mở rộng linh hoạt và khả năng mở rộng dễ dàng. Kiến trúc này gồm 2 lớp Spine và Leaf
Spine
Spine là các thiết bị chính trong kiến trúc Spine-Leaf. Các thiết bị Spine thường được kết nối với tất cả các thiết bị Leaf, tạo thành một mạng lưới hoàn chỉnh. Spine thường có số lượng cổng mạng lớn, có thể đạt hàng trăm hoặc thậm chí hàng ngàn cổng.
Chức năng chính của Spine là chuyển tiếp dữ liệu giữa các thiết bị Leaf, không cần phải quản lý các bảng địa chỉ MAC phức tạp.
Leaf
Leaf là các thiết bị kết nối trực tiếp với các thiết bị mạng khác như server, thiết bị lưu trữ và các thiết bị mạng khác. Mỗi thiết bị Leaf được kết nối trực tiếp với một hoặc nhiều thiết bị Spine. Leaf thường có số lượng cổng mạng lớn, đảm bảo khả năng kết nối với nhiều thiết bị khác nhau.
Chức năng chính của Leaf là chuyển tiếp dữ liệu giữa các thiết bị mạng kết nối trực tiếp và thiết bị Spine.
Một số hạn chế của mô hình mạng 3 lớp
Mặc dù mô hình mạng 3 lớp cung cấp một cách tiếp cận cấu trúc hợp lý và dễ quản lý cho việc xây dựng và duy trì mạng máy tính, nhưng nó cũng có một số hạn chế. Dưới đây là một số hạn chế phổ biến của mô hình mạng 3 lớp:
- Mô hình mạng 3 lớp có thể trở nên phức tạp khi mạng mở rộng và phát triển. Quản lý và cấu hình các thiết bị ở mỗi lớp có thể trở nên khó khăn, đặc biệt là khi số lượng thiết bị và kích thước mạng tăng lên.
- Lớp Core thường là một single point of failure trong mô hình mạng 3 lớp. Nếu lớp Core gặp sự cố, toàn bộ mạng có thể bị gián đoạn, gây ra sự cố nghiêm trọng.
- Mặc dù mô hình mạng 3 lớp cung cấp khả năng phân tách chức năng và trách nhiệm, nhưng nó có thể không đủ linh hoạt để đáp ứng yêu cầu về hiệu suất của các ứng dụng đòi hỏi khả năng truy cập dữ liệu nhanh chóng và liên tục.
- Khi mạng cần mở rộng, việc thêm các thiết bị mới và tích hợp chúng vào mô hình mạng 3 lớp có thể gặp khó khăn và đòi hỏi sự cân nhắc kỹ lưỡng.
Khả năng đáp ứng yêu cầu mới: Mô hình mạng 3 lớp có thể không linh hoạt đủ để đáp ứng các yêu cầu mới từ các công nghệ mới như virtualization, cloud computing và Internet of Things (IoT). - Mô hình mạng 3 lớp có thể dẫn đến một số rủi ro về bảo mật do sự phân cấp của các lớp, khiến cho các vấn đề bảo mật ở một lớp có thể ảnh hưởng đến các lớp khác.
