Máy test cáp mạng ngày nay là một thiết bị gần như bắt buộc trong quá trình thi công, lắp đặt và kiểm tra hệ thống mạng, đặc biệt với các dự án văn phòng, nhà xưởng hoặc công trình có hạ tầng mạng phức tạp. Tuy nhiên, trên thực tế vẫn còn khá nhiều người chưa hiểu rõ thiết bị này là gì, hoạt động ra sao và được sử dụng để làm gì. Trong bài viết này, chúng tôi sẽ giúp bạn hiểu rõ khái niệm, chức năng và những lợi ích quan trọng của thiết bị này trong thực tế thi công mạng.
Máy test cáp mạng là gì?

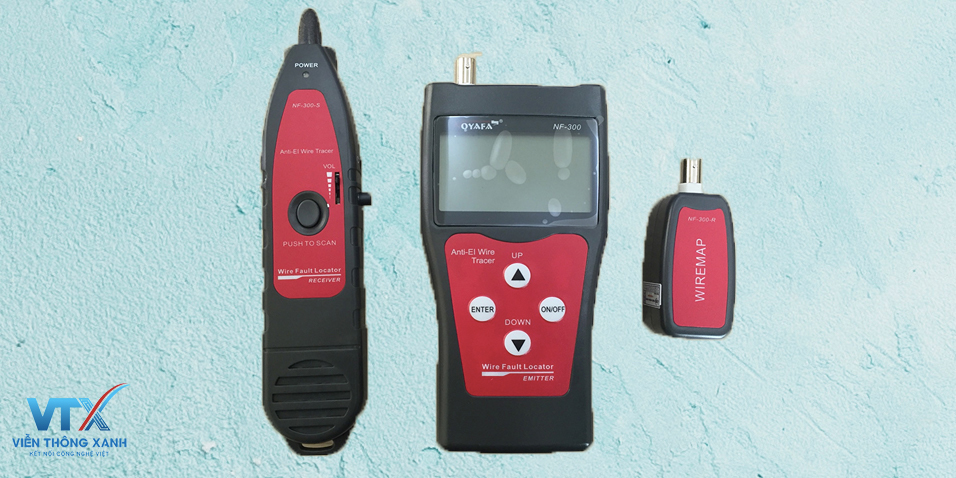

Máy test cáp mạng là một thiết bị điện tử chuyên dụng, được sử dụng để kiểm tra và xác minh tình trạng kết nối của các loại cáp tín hiệu như cáp mạng LAN, cáp điện thoại hoặc các loại cáp truyền dữ liệu khác. Thiết bị này giúp xác định xem các lõi dây trong cáp có được đấu nối đúng chuẩn hay không, có bị đứt, chập hoặc sai thứ tự hay không.
Xem thêm: Xu hướng công nghệ máy test mạng mới nhất trong tương lai
Ở mức cơ bản, máy test cáp mạng hoạt động như một thiết bị kiểm tra thông mạch (continuity tester). Nó xác nhận sự tồn tại của đường dẫn điện giữa hai đầu cáp và kiểm tra xem các đầu nối đã được bấm đúng vị trí hay chưa. Đây là bước kiểm tra quan trọng trước khi đưa hệ thống mạng vào vận hành.
Đối với các dòng máy test mạng nâng cao, thiết bị còn có khả năng đo các đặc tính truyền tín hiệu của cáp như điện trở, độ suy hao tín hiệu hoặc mức độ nhiễu giữa các cặp dây. Những phép đo này giúp đánh giá chất lượng đường truyền và đảm bảo hệ thống đáp ứng đúng tiêu chuẩn kỹ thuật của từng dự án.
Chức năng máy test cáp mạng?
Máy test cáp mạng được thiết kế với nhiều chức năng khác nhau, từ cơ bản đến nâng cao, nhằm phục vụ đa dạng nhu cầu thi công và kiểm tra hệ thống mạng. Tùy vào loại thiết bị, người dùng có thể thực hiện các phép đo đơn giản hoặc phân tích chuyên sâu về chất lượng cáp.
Xem thêm: Ứng dụng máy test mạng trong thi công, bảo trì & khắc phục sự cố mạng
Chức năng cơ bản của máy test cáp mạng

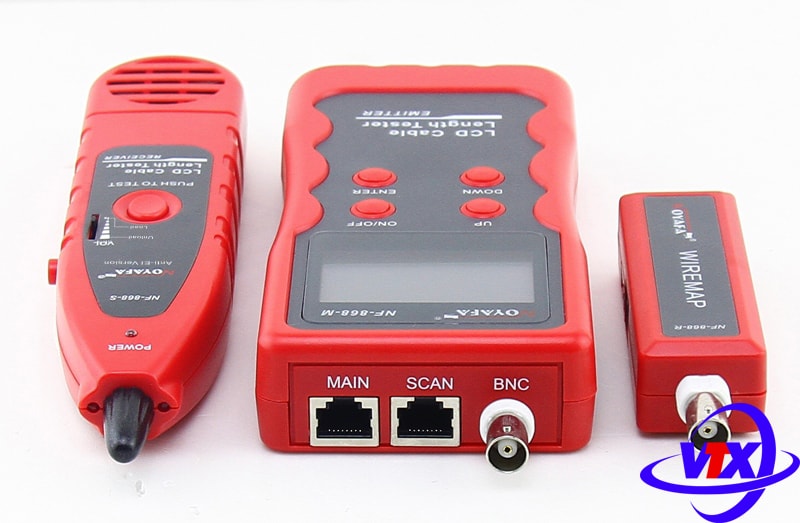

Nhìn chung máy test cáp mạng cơ bản là một thiết bị di động chạy bằng pin với nguồn điện, một hoặc nhiều chỉ số điện áp và có thể sắp xếp chuyển đổi hoặc quét để kiểm tra từng dây dẫn một cách tuần tự.
Máy cũng có thể trang bị một vi điều khiển và một màn hình để tự động hóa quá trình thử nghiệm và hiển thị các kết quả thử nghiệm, đặc biệt là đối với cáp nhiều dây dẫn.

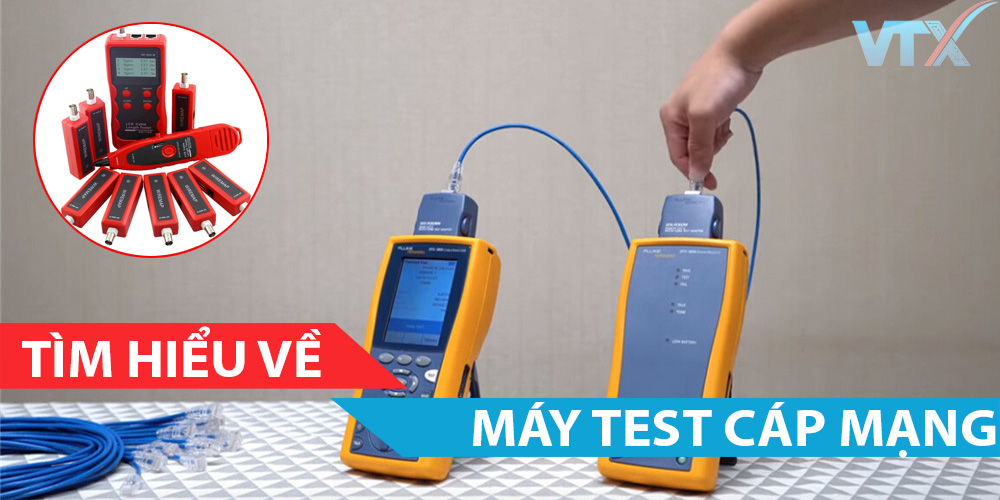

Một máy test có thể được kết nối với cả hai đầu của cáp cùng một lúc, hoặc tách ra để cho phép một dòng thử tại một đầu của cáp và phát hiện các kết quả ở đầu kia
Cả hai phần của thiết bị kiểm tra như vậy sẽ có các đầu nối tương thích với ứng dụng, ví dụ, các đầu nối mô-đun cho cáp mạng cục bộ Ethernet.
Nói chung, việc test cáp được thực hiện theo hai giai đoạn.
- Giai đoạn đầu tiên, được gọi là “kiểm tra mở” đảm bảo mỗi kết nối dự kiến có tốt hay không.
- Giai đoạn thứ hai, được gọi là “kiểm tra ngắn” đảm bảo không có kết nối ngoài ý muốn.
Chức năng kiểm tra tín hiệu của máy test cáp mạng
Các dòng máy hiện đại hơn có thể đo các thuộc tính của cáp liên quan đến truyền tín hiệu.
Chúng bao gồm điện trở DC của cáp, cường độ suy giảm tín hiệu tại một hoặc nhiều tần số, và đo lường sự cách ly giữa nhiều cặp cáp đa dây hoặc nhiễu xuyên âm.
Mặc dù máy test cáp loại nâng cao tốn kém và phức tạp so với các máy chỉ có chức năng cơ bản, nhưng các phép đo này có thể được yêu cầu để xác nhận rằng việc lắp đặt cáp đáp ứng các tiêu chuẩn kỹ thuật cần thiết cho các dự án cụ thể, chẳng hạn như dự án lắp cáp mạng cục bộ.
Ưu điểm của máy test cáp mạng trong thực tế
Việc sử dụng máy test cáp mạng mang lại nhiều lợi ích rõ rệt trong quá trình thi công và bảo trì hệ thống mạng. Đây cũng là lý do thiết bị này ngày càng được sử dụng phổ biến trong lĩnh vực viễn thông và công nghệ thông tin.
Xem thêm: Tìm hiểu các loại máy test mạng phổ biến hiện nay
Trước hết, máy test cáp mạng giúp tiết kiệm đáng kể chi phí nhân lực. Chỉ với một người vận hành, toàn bộ hệ thống dây mạng có thể được kiểm tra nhanh chóng và chính xác, thay vì cần nhiều người kiểm tra thủ công như trước đây.
Thiết bị cho phép kiểm tra và phát hiện lỗi trên các loại cáp RJ45 như Cat5e hoặc Cat6, giúp xác định nhanh các đường dây bị lỗi hoặc đấu sai chuẩn. Điều này đặc biệt hữu ích trong các hệ thống mạng có số lượng điểm kết nối lớn.
Ngoài ra, máy test cáp mạng còn giúp xác định chính xác vị trí kết nối bị lỗi trên đường dây, từ đó rút ngắn thời gian sửa chữa và hạn chế việc tháo dỡ không cần thiết. Một số dòng máy còn có khả năng đo chiều dài thực tế của cáp RJ45, RJ11 và xác định vị trí ngắn mạch hoặc hở mạch một cách hiệu quả.
Độ chính xác khi đo chiều dài cáp có thể đạt tới khoảng 97% nhờ khả năng tự động cân chỉnh, giúp kỹ thuật viên đánh giá đúng tình trạng hệ thống. Bên cạnh đó, thiết kế nhỏ gọn và dễ sử dụng cũng là ưu điểm lớn, giúp thiết bị phù hợp cho cả công việc tại công trình lẫn bảo trì định kỳ.
Kết luận
Có thể thấy, máy test cáp mạng là công cụ quan trọng giúp đảm bảo chất lượng và độ ổn định của hệ thống mạng ngay từ khâu thi công cho đến vận hành và bảo trì. Từ việc kiểm tra thông mạch cơ bản đến đo kiểm các thông số truyền tín hiệu chuyên sâu, thiết bị này giúp kỹ thuật viên phát hiện và xử lý lỗi nhanh chóng, chính xác. Liên hệ VTXVN để tham khảo về các dòng sản phẩm này nhé!
