Bộ chuyển đổi 3onedata RS232 Model 277S20

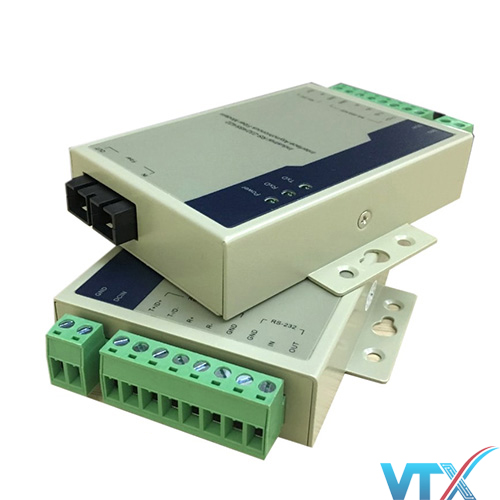

Bộ chuyển đổi RS232 sang quang 3Onedata RS232 Model 277S/20

Bộ chuyển đổi RS232 sang quang 3Onedata RS232 Model 277S/20 là thiết bị chuyển đổi tín hiệu điện nối tiếp RS-232/485/422 sang cáp quang hoặc ngược lại, sản phẩm có chức năng tự động kiểm tra tốc độ dữ liệu, chuyển đổi tín hiệu tự động và không có độ trễ về thời gian trong quá trình truyền tin. Converter quang và thiết bị quang hiện nay đã được ứng dụng rộng rãi trong các ngành công nghiệp, tự động hóa, điện lực, điều khiển luồng, kiểm soát luồng dữ liệu thông minh.

 Bộ chuyển đổi RS232 sang quang 3Onedata RS232 Model 277S/20 truyền các tín hiệu nối tiếp qua cáp quang có tính ổn định cao, những nhân tố bên ngoài ảnh hưởng tới chất lượng truyền tin như điều kiện thời tiết, điện từ trường được loại bỏ, vì vậy thiết bị có thể làm việc ổn định trong cả những môi trường làm việc khắc nghiệt.

Đặc điểm Bộ chuyển đổi 3Onedata RS232 Model 277S

• Mở rộng khoảng cách truyền tín hiệu RS-232/485/422 tới khoảng 120Km với cáp quang single-mode.
• Dễ dàng lắp đặt
• Hỗ trợ cắm nóng, cắm là chạy không cần driver
• Tự động kiểm tra tốc độ dữ liệu, không có thời gian trễ.
• Hỗ trợ giao diện RS-232/485/422, có thể chọn 1 trong 3 giao diện RS-232/ RS-485/ RS-422 kết nối tại 1 thời điểm.
• Nguồn điện 9~36VDC(2 bit terminal block).
• Truyền không đồng bộ, điểm tới điểm, tốc độ 500Kbps.

Cổng RS-232/485/422

Chuẩn: EIA RS-232C, RS-422, RS-485

Tốc độ: 0~115.2Kbps, tự động kiểm tra tốc độ cổng điện, không trễ thời gian

Chế độ làm việc: không đồng bộ, điểm tới điểm hoặc đa điểm, 2 dây half-duplex,4 dây full duplex

Tín hiệu RS-232: OUT(TX), IN(RX), GND

Tín hiệu RS-422: T+, T-, R+, R-, GND

Tín hiệu RS-485: D+, D-, GND

Khoảng cách truyền tín hiệu:

RS-485/422: 1.2Km(9600bps)

RS-232: 5m

Số điểm lớn nhất: 128 điểm (RS-485/422)

Bảo vệ cổng: 600W, 15KV ESD

Cổng Quang

Đầu nối: SC, FC hay ST, tùy chọn

Loại cáp quang:

• Single Mode: 8.3/125,8.7/125,9/125 hoặc 10/125 um
• Muti-Mode: 50/125,62.5/125 hoặc 100/125 um

Khoảng cách truyền quang:

• 20, 40,60,80,100, 120km(Single-Mode),
• 2km(Multi-Mode) tùy chọn
  Wavelength:850nm,1310nm,1550nm

Nguồn nuôi

• Nguồn vào: 9～36VDC (2 bit terminal block)
• Tiêu hao: 120mA

Kích cỡ

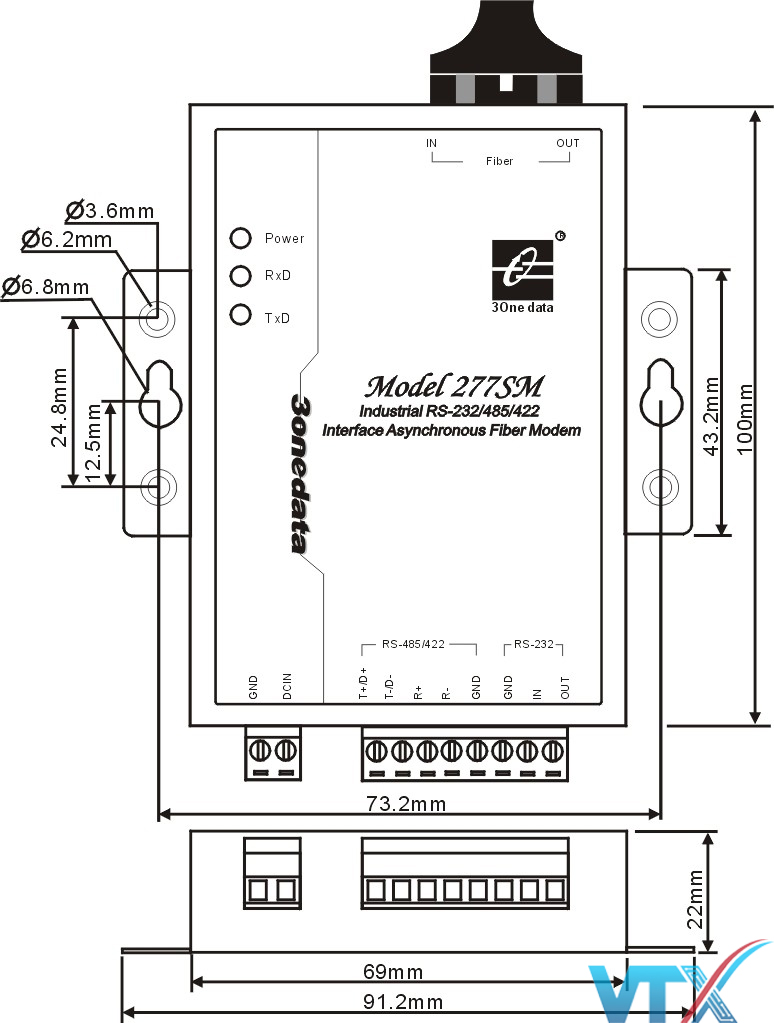

• Kích thước: 100.0mm×69.0mm×22.0mm
• Khuôn vỏ: sắt
• Khối lượng: 230g
• Màu sắc: trắng

Môi trường làm việc

• Nhiệt độ hoạt động: -40°C đến 85°C
• Nhiệt độ lưu trữ: -40°C đến 85°C
• Độ ẩm: 5% to 95% (không ngưng tụ)

Bảo hành:

• 3 năm

Chứng nhận chất lượng:

• FCC, CE, RoHS

Các dòng sản phẩm bộ chuyển đổi RS232 sang quang:

*Model 277                Multi-mode, 2Km, 9V-36VDC, SC, FC hoặc ST, tùy chọn

*Model 277S/20        Single-mode, 20Km, 9V-36VDC, SC, FC hoặc ST, tùy chọn

*Model 277S/40        Single-mode, 40Km, 9V-36VDC, SC, FC hoặc ST, tùy chọn

*Model 277S/60        Single-mode, 60Km, 9V-36VDC, SC, FC hoặc ST, tùy chọn

*Model 277S/80        Single-mode, 80Km, 9V-36VDC, SC, FC hoặc ST, tùy chọn

*Model 277S/100      Single-mode, 100Km, 9V-36VDC, SC, FC hoặc ST, tùy chọn

*Model 277S/120      Single-mode, 120Km, 9V-36VDC, SC, FC hoặc ST, tùy chọn

*Model 277SS/20      Single-mode, single fiber, 20Km, 9V-36VDC, SC, FC hoặc ST, tùy chọn

*Model 277SS/40      Single-mode, single fiber, 40Km, 9V-36VDC, SC, FC hoặc ST, tùy chọn

*Model 277SS/60      Single-mode, single fiber, 60Km, 9V-36VDC, SC, FC hoạc ST, tùy chọn

*Model 277SS/80      Single-mode, single fiber, 80Km, 9V-36VDC, SC, FC hoặc ST, tùy chọn

 Viễn Thông Xanh là đơn vị phân phối thiết bị quang, converter quang …chính hãng tại khu vực Hà Nội. Quý khách vui lòng liên hệ trực tiếp với chúng tôi để được tư vấn, hỗ trợ một cách nhanh chóng và tiện lợi nhất.
