Module quang SFP

Module quang SFP là thiết bị thu phát tín hiệu có kích thước nhỏ, được cắm trực tiếp vào khe SFP trên Switch, Router, Converter hoặc các thiết bị mạng tương thích. Module thực hiện chuyển đổi giữa tín hiệu điện của thiết bị mạng và tín hiệu quang truyền trên cáp Fiber, giúp mở rộng khoảng cách kết nối từ vài trăm mét tới nhiều kilomet tùy loại sợi, bước sóng và công suất quang của module.

Module quang SFP là gì?

SFP là viết tắt của Small Form-factor Pluggable, một dạng module thu phát có thể tháo lắp dùng trong hệ thống mạng và truyền dẫn quang.

Một kết nối cơ bản có thể hình dung:

Switch → SFP → Dây nhảy quang → ODF → Cáp quang

Ở đầu bên kia:

Cáp quang → ODF → Patch Cord → SFP → Switch

Module SFP nằm giữa thiết bị mạng và đường truyền Fiber. Khi thiết bị gửi dữ liệu, SFP chuyển tín hiệu điện thành ánh sáng để truyền qua sợi quang. Tại đầu nhận, module thực hiện quá trình ngược lại và đưa tín hiệu trở về thiết bị Ethernet.

Nhờ thiết kế dạng module, người dùng có thể thay đổi loại giao diện quang mà không cần thay toàn bộ Switch. Cùng một thiết bị có khe SFP có thể sử dụng nhiều loại module khác nhau nếu tốc độ và khả năng tương thích được đáp ứng.

Module quang SFP hoạt động như thế nào?

Bên trong SFP có bộ phát và bộ thu tín hiệu.

Ở chiều phát:

Tín hiệu điện → Bộ phát quang → Tín hiệu ánh sáng → Fiber

Ở chiều nhận:

Fiber → Bộ thu quang → Tín hiệu điện → Thiết bị mạng

Với module sử dụng hai sợi quang, một đường Fiber đảm nhiệm TX và đường còn lại đảm nhiệm RX.

Cấu trúc:

TX A → RX B

RX A ← TX B

Với module BiDi, cả chiều phát và nhận có thể hoạt động trên cùng một sợi Fiber bằng cách sử dụng hai bước sóng khác nhau.

SFP không thực hiện chức năng chuyển mạch như Switch. Nhiệm vụ chính của module là tạo giao diện truyền dẫn giữa thiết bị mạng và môi trường quang hoặc một số môi trường truyền dẫn tương thích khác.

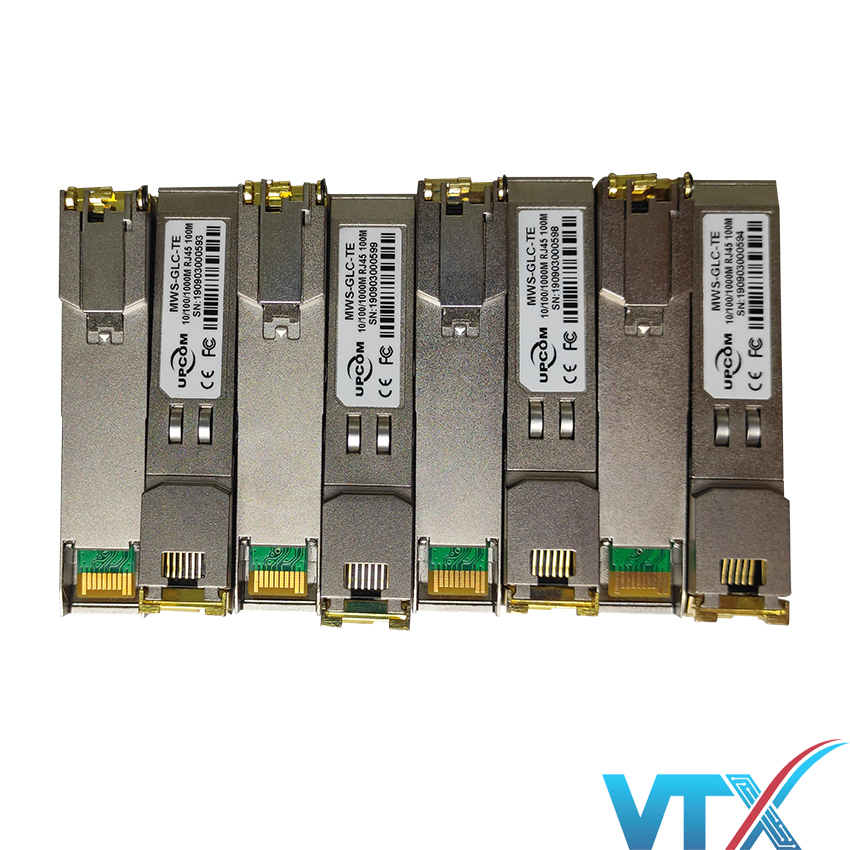

Các loại Module quang SFP phổ biến

SFP được sản xuất theo nhiều cấu hình về tốc độ, loại Fiber, bước sóng và khoảng cách truyền dẫn. Trong hệ thống Ethernet, các nhóm thường gặp gồm SFP Gigabit, SFP+, Singlemode, Multimode và BiDi.

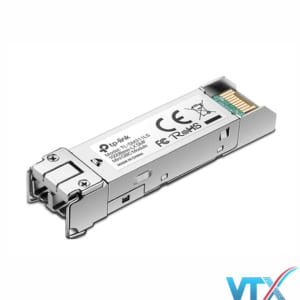

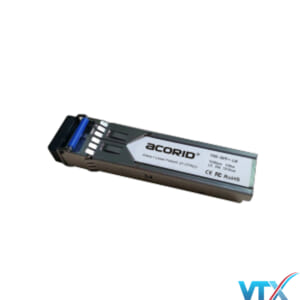

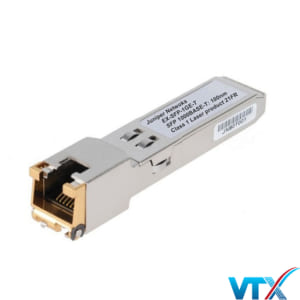

Module SFP 1G

SFP 1G thường được sử dụng cho Gigabit Ethernet.

Module được cắm vào khe SFP 1Gbps trên Switch, Router hoặc Media Converter tương thích.

Cấu trúc:

Switch Gigabit → SFP 1G → Fiber → SFP 1G → Switch

Tùy phiên bản, SFP Gigabit có thể sử dụng Singlemode hoặc Multimode và hỗ trợ khoảng cách từ vài trăm mét tới nhiều kilomet.

Đây là loại module rất phổ biến trong mạng doanh nghiệp, Camera IP, hệ thống WiFi và các tuyến uplink giữa nhiều Switch.

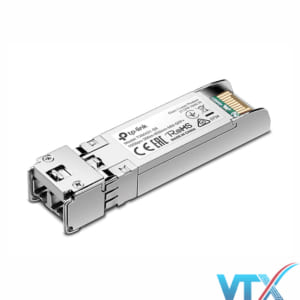

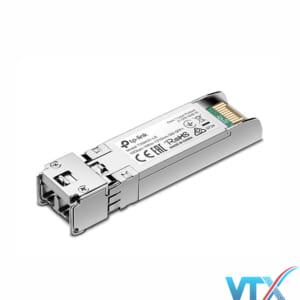

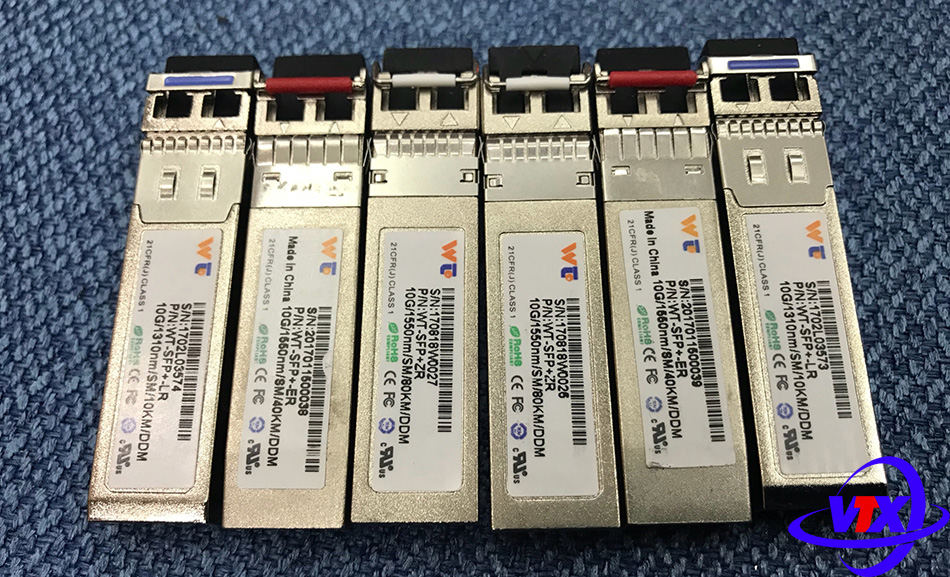

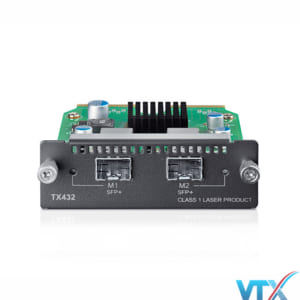

Module SFP+ 10G

SFP+ có hình thức gần giống SFP nhưng được thiết kế cho các kết nối tốc độ cao hơn, phổ biến là 10 Gigabit Ethernet.

Cấu trúc:

Switch SFP+ → Module 10G → Fiber → Module 10G → Switch

SFP+ thường xuất hiện trong hệ thống Server, Core Switch, Data Center và backbone doanh nghiệp có nhu cầu băng thông cao.

Mặc dù SFP và SFP+ có kích thước vật lý tương tự, khả năng hoạt động phụ thuộc vào khe cắm và thiết bị. Không nên mặc định rằng mọi khe SFP đều hỗ trợ module SFP+ 10G.

Module quang Singlemode

SFP Singlemode được thiết kế cho cáp quang Singlemode, phổ biến thuộc nhóm 9/125 µm.

Singlemode phù hợp với các tuyến có khoảng cách lớn.

Một hệ thống thường có dạng:

SFP Singlemode → OS2 Fiber → SFP Singlemode

Tùy module, khoảng cách truyền có thể từ vài kilomet tới hàng chục kilomet hoặc xa hơn.

Các bước sóng thường gặp trên Singlemode gồm 1310 nm và 1550 nm, ngoài ra còn có nhiều bước sóng khác đối với module BiDi hoặc các hệ thống truyền dẫn chuyên dụng.

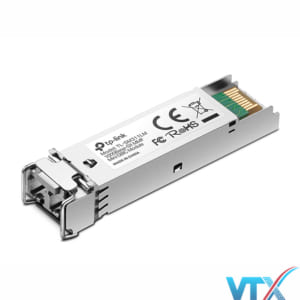

Module quang Multimode

SFP Multimode được sử dụng với Fiber Multimode, thường là OM2, OM3 hoặc OM4 tùy hệ thống.

Cấu trúc:

SFP Multimode → Multimode Fiber → SFP Multimode

Module Multimode thường sử dụng bước sóng khoảng 850 nm trong nhiều hệ thống Ethernet quang.

Khoảng cách truyền ngắn hơn Singlemode nhưng phù hợp với Data Center, phòng máy và các kết nối bên trong tòa nhà.

Với những tuyến cần tốc độ cao nhưng khoảng cách không lớn, Multimode là cấu hình được sử dụng khá phổ biến.

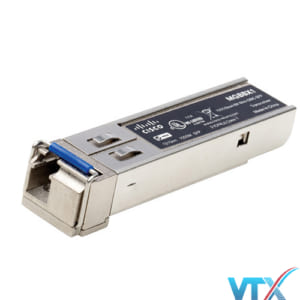

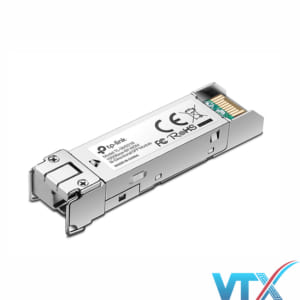

Module quang SFP BiDi là gì?

SFP BiDi – Bidirectional SFP cho phép truyền và nhận dữ liệu trên cùng một sợi quang.

Thay vì sử dụng:

1 Fiber TX + 1 Fiber RX

BiDi sử dụng:

1 Fiber → TX + RX

Để thực hiện điều này, hai module ở hai đầu tuyến sử dụng các bước sóng bổ sung cho nhau.

Ví dụ về nguyên lý:

Module A: TX 1310 nm / RX 1550 nm

Module B: TX 1550 nm / RX 1310 nm

Vì vậy SFP BiDi phải được sử dụng theo cặp A/B tương thích. Nếu hai đầu sử dụng cùng cấu hình bước sóng, liên kết sẽ không hoạt động đúng.

Ưu điểm lớn nhất của BiDi là tiết kiệm Fiber. Một tuyến Ethernet chỉ cần sử dụng một Core thay vì hai Core như module Duplex thông thường.

Điều này đặc biệt hữu ích trên các tuyến cáp quang có số lượng Fiber dự phòng hạn chế.

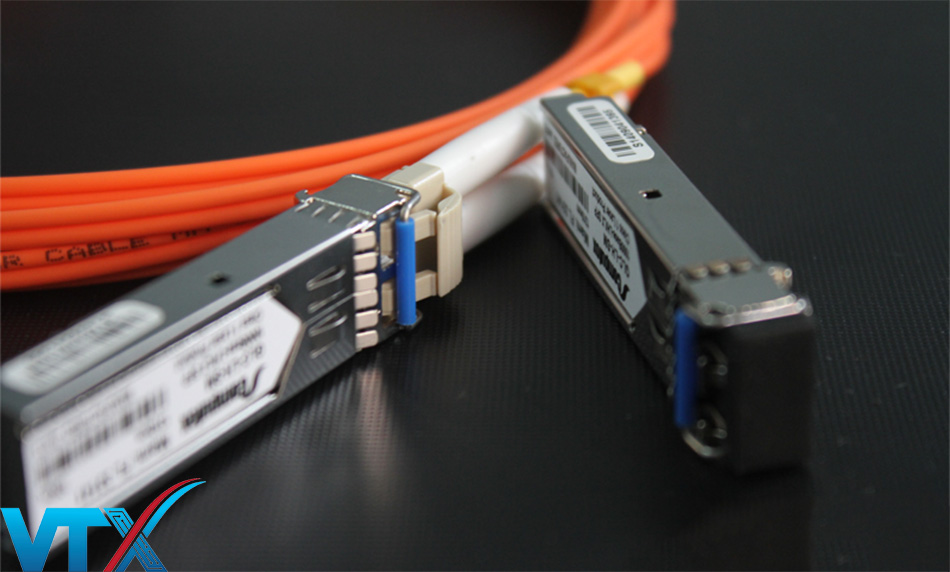

Module SFP sử dụng đầu LC như thế nào?

Đầu LC là một trong những giao diện phổ biến nhất trên module SFP.

Với SFP Duplex, mặt trước module thường có hai cổng LC:

LC TX + LC RX

Dây nhảy quang LC Duplex được cắm trực tiếp vào module:

SFP → LC Duplex → Fiber

Trong hệ thống có ODF:

SFP → LC Patch Cord → ODF → Backbone Fiber

Kích thước đầu LC nhỏ giúp mật độ cổng trên Switch cao hơn so với các giao diện quang kích thước lớn.

Đây là lý do LC được sử dụng rất rộng rãi trên SFP và SFP+.

Module SFP 1 sợi và 2 sợi khác nhau như thế nào?

Sự khác biệt nằm ở cách bố trí chiều phát và chiều nhận của tín hiệu.

SFP 2 sợi

SFP Duplex sử dụng hai Fiber riêng.

Một sợi truyền TX và một sợi nhận RX.

Cấu trúc:

TX → Fiber 1 → RX

RX ← Fiber 2 ← TX

Đây là cấu hình phổ biến trên các module sử dụng đầu LC Duplex.

Khi đấu dây, hai chiều TX/RX phải được nối chéo đúng giữa hai module.

SFP 1 sợi

SFP 1 Fiber thường sử dụng công nghệ BiDi.

Module dùng hai bước sóng để truyền dữ liệu hai chiều trên một Core.

Cấu trúc:

SFP A ⇄ 1 Fiber ⇄ SFP B

Giải pháp này giúp giảm một nửa số Fiber cần sử dụng cho mỗi kết nối Ethernet so với cấu hình Duplex.

DDM và DOM trên Module quang SFP là gì?

Nhiều SFP hiện đại hỗ trợ chức năng giám sát trạng thái hoạt động của module.

DDM thường được hiểu là Digital Diagnostic Monitoring, còn DOM là Digital Optical Monitoring. Trong thực tế, hai thuật ngữ thường được sử dụng để mô tả khả năng theo dõi các thông tin vận hành của transceiver.

Khi SFP và thiết bị mạng cùng hỗ trợ, người quản trị có thể xem các giá trị như công suất phát TX, công suất thu RX và một số trạng thái vận hành khác trực tiếp từ giao diện quản lý của Switch.

Ví dụ, nếu tuyến quang gặp suy hao bất thường, giá trị RX Power có thể giảm rõ rệt.

Nhờ đó, DDM/DOM hỗ trợ kỹ thuật viên kiểm tra nhanh tình trạng liên kết mà không phải tháo đường Fiber để đo trong mọi trường hợp.

Tuy nhiên, các giá trị này chủ yếu phục vụ giám sát module và không thay thế hoàn toàn máy đo công suất quang hoặc OTDR khi cần nghiệm thu và xử lý sự cố chuyên sâu.

Khoảng cách truyền của Module quang SFP phụ thuộc vào yếu tố nào?

Khoảng cách của một liên kết SFP không chỉ phụ thuộc vào việc module là Singlemode hay Multimode.

Một tuyến quang hoàn chỉnh có thể gồm:

SFP → Patch Cord → ODF → Mối hàn → Cáp quang → ODF → Patch Cord → SFP

Mỗi Connector và mối hàn đều tạo thêm một lượng suy hao nhất định.

Vì vậy, khoảng cách thực tế phải nằm trong Optical Power Budget mà cặp module cho phép.

Một module được công bố cho khoảng cách lớn không có nghĩa mọi tuyến Fiber có chiều dài thấp hơn mức đó đều chắc chắn hoạt động. Nếu Connector bẩn, mối hàn có suy hao cao hoặc tuyến có quá nhiều điểm nối, công suất tới đầu thu vẫn có thể xuống dưới giới hạn cần thiết.

Phân biệt Module SFP và SFP+

SFP và SFP+ có hình thức tương tự nhưng được sử dụng cho các cấp tốc độ khác nhau.

Module SFP

SFP thường được sử dụng cho Gigabit Ethernet.

Cấu trúc phổ biến:

1G Switch → SFP 1G → Fiber

Đây là lựa chọn phù hợp với nhiều hệ thống mạng LAN, Camera và uplink Gigabit.

Module SFP+

SFP+ thường được sử dụng cho 10 Gigabit Ethernet.

Cấu trúc:

10G Switch → SFP+ 10G → Fiber

SFP+ phù hợp với backbone tốc độ cao, Core Switch, Server và Data Center.

Có thể phân biệt:

SFP → phổ biến 1Gbps

SFP+ → phổ biến 10Gbps

Khả năng tương thích ngược giữa các khe và module phụ thuộc vào thiết kế của thiết bị mạng, vì vậy cần dựa trên thông tin hỗ trợ thực tế của từng Switch hoặc Router.

Phân biệt Module SFP và Converter Quang

SFP và Converter Quang đều có thể đưa Ethernet lên Fiber nhưng cách triển khai khác nhau.

Module SFP

SFP được cắm trực tiếp vào thiết bị có khe tương thích.

Cấu trúc:

Switch SFP → Module SFP → Cáp quang

Không cần thêm một thiết bị chuyển đổi độc lập ở bên ngoài.

Điều này giúp hệ thống gọn và giảm số lượng Adapter nguồn.

Converter Quang

Converter được sử dụng khi thiết bị chỉ có cổng RJ45 nhưng cần kết nối vào đường Fiber.

Cấu trúc:

Switch RJ45 → Cáp mạng → Converter → Cáp quang

Có thể hiểu đơn giản:

Thiết bị có khe SFP → dùng Module SFP trực tiếp

Thiết bị chỉ có RJ45 → có thể sử dụng Converter Quang

Trong những hệ thống mới, Switch có sẵn khe SFP thường thuận tiện hơn cho việc tạo uplink quang.

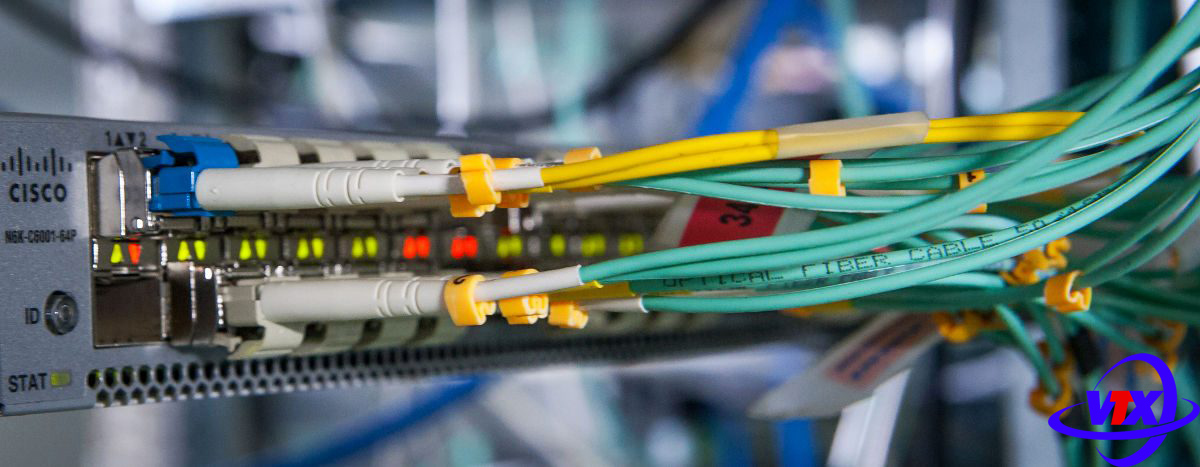

Module SFP được sử dụng trên Switch như thế nào?

Các Switch mạng thường bố trí một hoặc nhiều khe SFP để tạo đường uplink quang.

Ví dụ một hệ thống nhiều tầng:

Core Switch → Fiber → Access Switch tầng 1

Core Switch → Fiber → Access Switch tầng 2

Tại mỗi đầu tuyến, SFP được cắm vào Switch và kết nối với ODF bằng Patch Cord.

Cấu trúc:

Switch → SFP → Patch Cord → ODF → Backbone Fiber

Nhờ Fiber, khoảng cách giữa các Switch có thể vượt xa giới hạn 100 mét của Ethernet trên cáp xoắn đôi thông thường.

Đây là một trong những ứng dụng quan trọng nhất của SFP trong mạng doanh nghiệp.

Module SFP trong hệ thống Camera IP

Trong hệ thống Camera quy mô lớn, nhiều Switch PoE có thể được đặt tại các khu vực khác nhau để cấp nguồn và kết nối Camera.

Uplink giữa Switch Camera và trung tâm có thể sử dụng Fiber:

Camera IP → Switch PoE → SFP → Cáp quang → Core Switch / NVR

Phương án này đặc biệt phù hợp khi khu vực Camera nằm cách phòng điều khiển hàng trăm mét hoặc nhiều kilomet.

Fiber cũng giúp hạn chế ảnh hưởng của nhiễu điện từ trên đường backbone và không tạo liên kết điện trực tiếp giữa hai khu vực.

Module SFP trong Data Center

Data Center sử dụng nhiều loại transceiver khác nhau tùy tốc độ và khoảng cách giữa thiết bị.

Với các tuyến Gigabit, SFP có thể được sử dụng giữa Switch và thiết bị mạng tương ứng. Với kết nối 10GbE, SFP+ phổ biến hơn.

Một tuyến điển hình:

Core Switch → SFP+ → LC Patch Cord → ODF/Patch Panel quang → Fiber → SFP+ → Switch

Khi mật độ kết nối tăng, kích thước nhỏ của transceiver giúp bố trí nhiều cổng quang trên cùng một thiết bị.

Module dạng Pluggable cũng giúp việc thay thế transceiver thuận tiện hơn khi xảy ra lỗi mà không cần thay toàn bộ Switch.

VTXVN – Đơn vị cung cấp Module quang SFP

VTXVN cung cấp Module quang SFP phục vụ hệ thống LAN doanh nghiệp, Camera IP, Data Center, mạng viễn thông và các tuyến backbone Fiber. Danh mục có thể đáp ứng nhiều cấu hình từ SFP Gigabit đến SFP+ tốc độ cao, Singlemode, Multimode và BiDi 1 sợi.

Module SFP có thể kết hợp với Switch, Router, Converter, ODF và dây nhảy quang để tạo thành tuyến truyền dẫn quang hoàn chỉnh. Các cấu hình về tốc độ, bước sóng và khoảng cách truyền cần được đồng bộ giữa hai đầu nhằm đảm bảo liên kết hoạt động ổn định.

Tùy loại Fiber, tốc độ mạng và kiến trúc tuyến truyền dẫn, VTXVN hỗ trợ cung cấp thông tin kỹ thuật, tư vấn cấu hình và báo giá Module quang SFP cho doanh nghiệp, nhà thầu và các dự án hạ tầng CNTT.
