ODF là gì? Đây là câu hỏi mà nhiều người dùng mạng cáp quang đặt ra khi cần lựa chọn thiết bị bảo vệ và quản lý sợi quang trong hệ thống. Hộp ODF đóng vai trò quan trọng trong việc tập trung, bảo vệ mối hàn và phân phối kết nối quang hiệu quả, được sử dụng rộng rãi trong các công trình viễn thông hiện nay.
ODF là gì? Tìm hiểu về khái niệm này
Sau đây VTX sẽ giải thích ODF là gì? Hộp phối quang hay còn gọi là giá phân phối cáp quang ( hay được gọi ngắn gọn là ODF) là viết tắt của Optical Distribution Frame.
Hộp phối quang được sử dụng như là thiết bị để tập trung, bảo vệ các mối hàn cáp quang, phân phối các kết nối quang đến các các thiết bị trong hệ thống như bộ chuyển đổi quang điện (converter quang) hay modem quang. Hộp phối quang ODF trên thị trường hiện nay được chia làm 2 loại chính: Hộp ODF trong nhà và ODF ngoài trời.
Xem thêm: Điểm khác biệt giữa hộp phối quang ngoài trời và trong nhà
Cấu tạo của hộp ODF là gì?
Cấu tạo cơ bản của hộp ODF là gì? và các phụ kiện sẽ bao gồm những gì? cùng tìm hiểu dưới đây:
Chất liệu, cấu tạo vỏ hộp

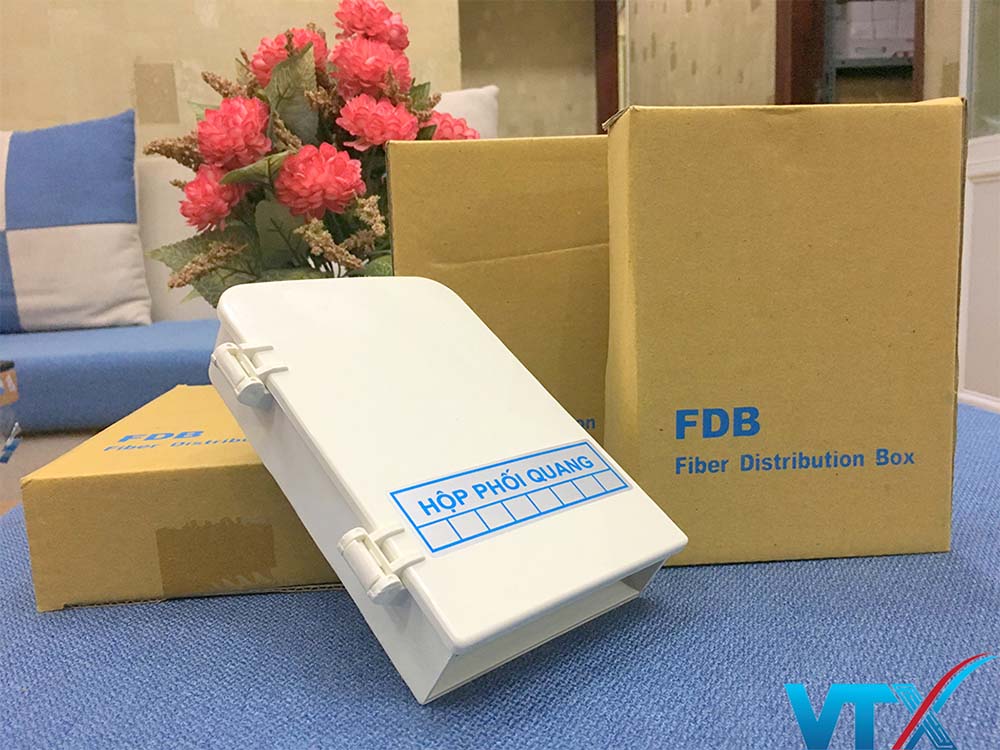

Vỏ hộp phối quang có khá nhiều loại tùy vào dung lượng cũng như nhu cầu sử dụng của người dùng. Ví dụ: Hộp phối quang có dung lượng nhỏ như 2FO, 4FO, 8FO thường được sử dụng trong nhà và được làm bằng nhựa.

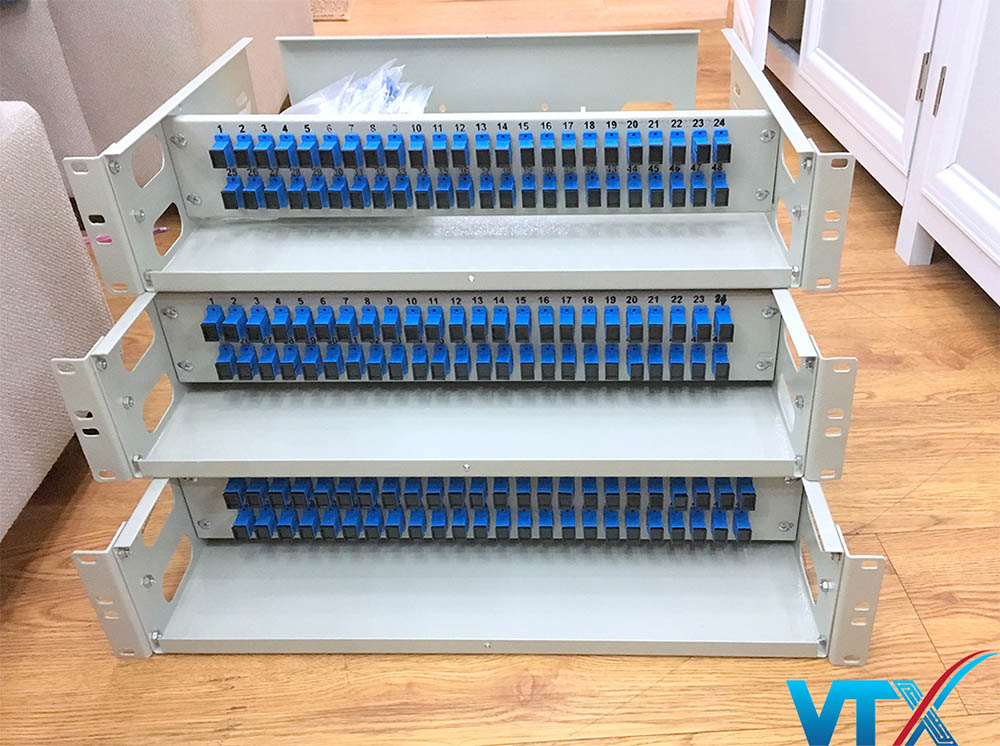

Bên cạnh đó các loại ODF dung lượng cao hơn 12,24,48…. thường được làm bằng thép để đảm bảo độ bền chắc. Hay các sản phẩm hộp phối quang ngoài trời thường có cấu tạo bền chắc bao gồm các gioăng cao su để giảm thiểu tối đa của nước, bụi hay các loài gặm nhấm,…
Xem thêm: Cấu tạo hộp nối quang ODF chi tiết cần biết
Phụ kiện bên trong vỏ hộp

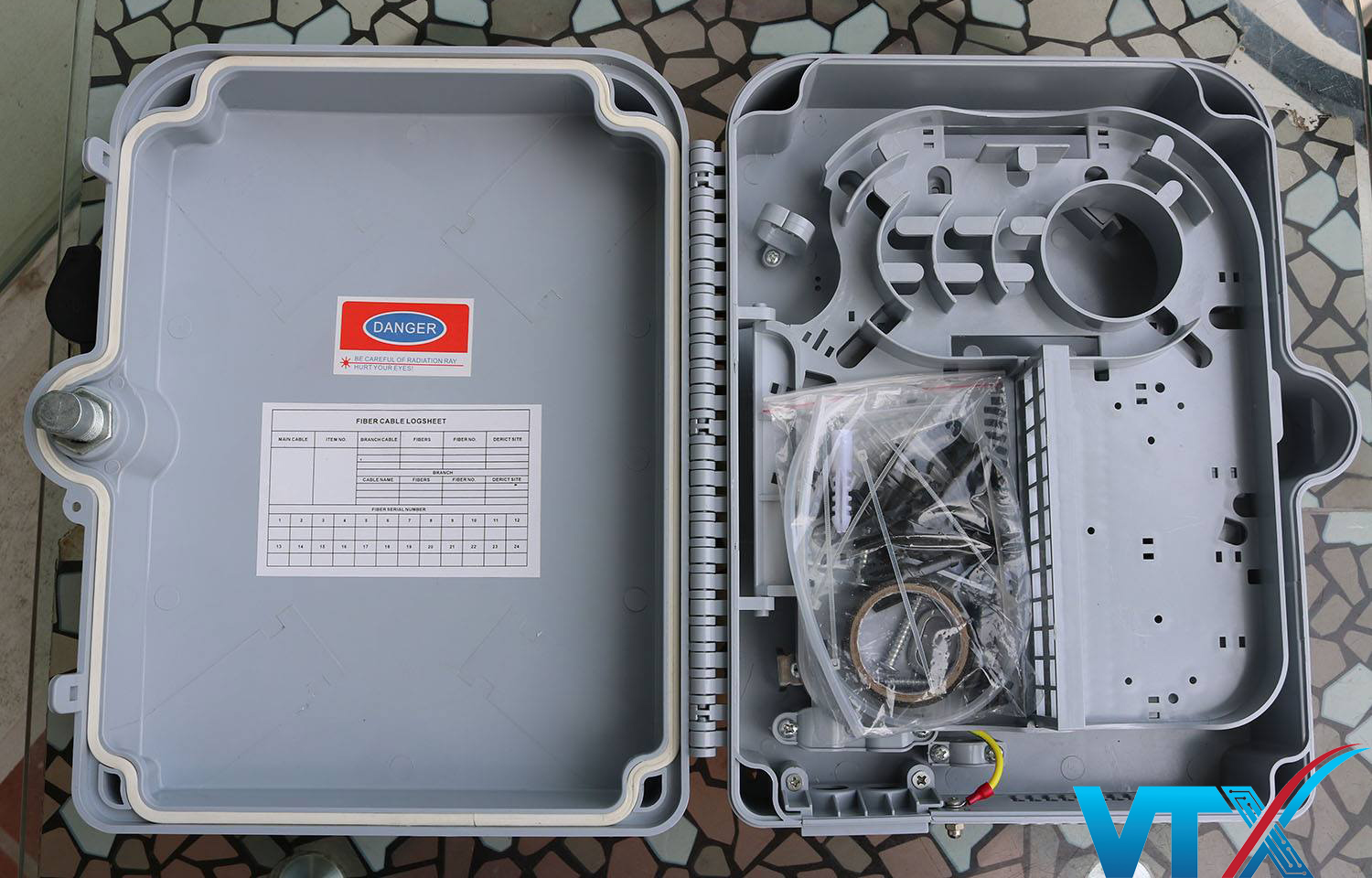

Một hộp ODF đầy đủ sẽ bao gồm các phụ kiện sau: Khay hàn quang, Dây hàn quang pigtal, đầu nối quang Adaptor và ốc vít để gắn ODF vào tủ, tường… số lượng phụ kiện sẽ phụ thuộc vào nhu cầu sử dụng cũng như dung lượng của ODF
Xem thêm: Phụ kiện hộp ODF quang – Những dụng cụ không thể thiếu
Hộp ODF quang được sử dụng như nào:
Hộp ODF quang chứa các dây nối quang (fiber optical pigtail) và mối hàn cáp quang bên trong, một đầu của dây nối quang pigtail được hàn vào sợi cáp quang, đầu còn lại của dây nối quang pigtail được cắm vào adaptor, để rồi dây nhảy quang optical patchcord nối từ adaptor tới các thiết bị quang.
Thiết bị chứa các dây nối và các và mối hàn cáp bên trong, trong đó một đầu của dây nối hàn vào sợi cáp, đầu còn lại cắm vào các adaptor để nhằm mục đích nối dây nhảy tới các thiết bị quang. Đồng thời thiết bị có cấu tạo dạng hộp kín sẽ bảo vệ dây nhảy và các thiết bị bên trong dưới sự xâm hại của môi trường bên ngoài. Đảm bảo cho hệ thống mạng hoạt động an toàn, tránh sai hỏng hay các sự cố khác.Thông thường các hộp phối có kích cỡ nhỏ thường treo trên tường bằng hệ thống ốc vít với thiết bị lắp đặt có sẵn theo hộp phối.
Các Hộp ODF quang có kích cỡ lớn, tích hợp nhiều FO, với tác dụng là phân phối và bảo vệ hệ thống mạng viễn thông lớn cho các công ty công ty thì có bệ đặt dưới đất ở ngoài trời và vỏ làm bằng thép bền để chống các tác hại ăn mòn của thời tiết.
Một số lưu ý khi lựa chọn hộp ODF:
Dung lượng của ODF: Tùy thuộc vào mục đích sử dụng cũng như hạ tầng cơ sở hệ thống mạng cáp quang của người dùng mà tùy chọn dung lượng của ODF. Tuy nhiên, số lượng mối hàn trong hộp phối quang thường được fix cứng như: 2FO, 4FO, 8FO, 12FO, 24FO, 48FO,… tùy vào số lượng mối hàn người dùng có nhu cầu sử dụng mà lựa chọn hộp phối quang.
Kích thước: Đây là một trong những yếu tố rất quan trọng khi mua ODF, đặc biệt là hộp phối quang sử dụng trong tủ rack. Việc đo đạt đúng kích thước hộp phối quang cần sử dụng sẽ giúp việc phân bổ các thiết bị trong hệ thống được tốt nhất và hợp lý nhất. Vừa đảm bảo tốt về mặt thẩm mĩ, vừa đảm bảo không gian cho việc tản nhiệt cho các thiết bị sử dụng trong hệ thống sever hay tủ rack.
Mục đích sử dụng: Việc sử dụng ODF trong nhà hay ngoài trời giúp người dùng có thể lựa chọn kích thước, chất liệu cũng như tính năng của sản phẩm. Điều này sẽ giúp tiết kiệm tối đa về mặt chi phí vận chuyển, lắp đặt cũng như giúp ODF có thể hoạt động tối đa công suất và hiệu quả nhất.
Xem thêm: Cách phân biệt hộp phối quang chuẩn nhất 2025
Lựa chọn nhà phân phối uy tín: Hiện nay trên thị trường Việt Nam, các sản phẩm ODF hầu hết đều không có xuất xứ cũng như nguồn gốc rõ ràng. Điều này khiến cho người dùng không thể kiểm soát được chất lượng của sản phẩm và luôn trong tình trạng đi mua phải đến kiểm tra trực tiếp.
Xem thêm: Tham khảo sản phẩm odf quang bán chạy nhất tại Viễn Thông Xanh
Kết luận
Qua bài viết ODF là gì? hộp phối quang là gì, và những lưu ý khi chọn mua ODF”, Viễn Thông Xanh hy vọng bạn đã hiểu rõ cấu tạo, chức năng và cách lựa chọn đúng loại ODF phù hợp. Nếu bạn cần tư vấn thêm về sản phẩm, báo giá hoặc hỗ trợ kỹ thuật, hãy liên hệ ngay Viễn Thông Xanh để được phục vụ nhanh chóng và chuyên nghiệp nhất.
