Hướng dẫn lắp phụ kiện và cách bắt ODF vào trong tủ rack
Lắp phụ kiện vào ODF quang và cách bắt ODF vào trong tủ rack đúng cách
Hộp phối quang đã và đang trở thành một trong những phụ kiện quan trọng, đảm bảo tính ổn định cho hệ thống đường truyền cáp quang hiện nay. Tuy vậy, không phải người tiêu dùng nào cũng nắm rõ được một hộp phối quang khi đầy đủ phụ kiện thường có những gì? Cách hoạt động và lắp đặt ra sao? Các bước để lắp vào tủ rack đúng cách hay thích hợp sử dụng trong môi trường nào?… Hôm nay, thông qua bài viết này Viễn Thông Xanh sẽ giải đáp tất cả những câu hỏi trên.
Quý vị có thể tham khảo thêm một số bài viết liên quan tại đây:
Cấu tạo chi tiết hộp phối quang ODF và lưu ý khi lựa chọn
Quy Trình Hàn Nối Cáp Quang Trong Hộp Phối Quang – ODF
Các loại hộp phối quang được sử dụng phổ biến nhất hiện nay
Hộp phối quang ODF có những phụ kiện gì? Lắp đặt như nào đúng cách?
Hiện nay trên thị trường, sản phẩm hộp phối quang rất đa dạng về mẫu mã cũng như đơn vị sản xuất. Tuy nhiên, chúng đều hoạt động và đảm nhiệm vai trò giống nhau
Và sau đây là cách để có thể lắp đặt một hộp phối quang hoàn chỉnh:
Đầu tiên chúng ta phải hàn cáp quang với dây hàn quang, cố định lại bằng ống co nhiệt. Lưu ý: Vì tính đặc trưng gần giống với dây nhảy quang nên rất dễ nhầm lẫn
Dây được thiết kế với 1 đầu nối và đầu còn lại được để trống, để hàn với cáp quang, dây chỉ dài từ 1m – 1,5m và có đường kính nhỏ chỉ 0,9mm. Mỗi sợi dây hàn quang tương ứng với 1 sợi cáp quang (1 lõi truyền dẫn)

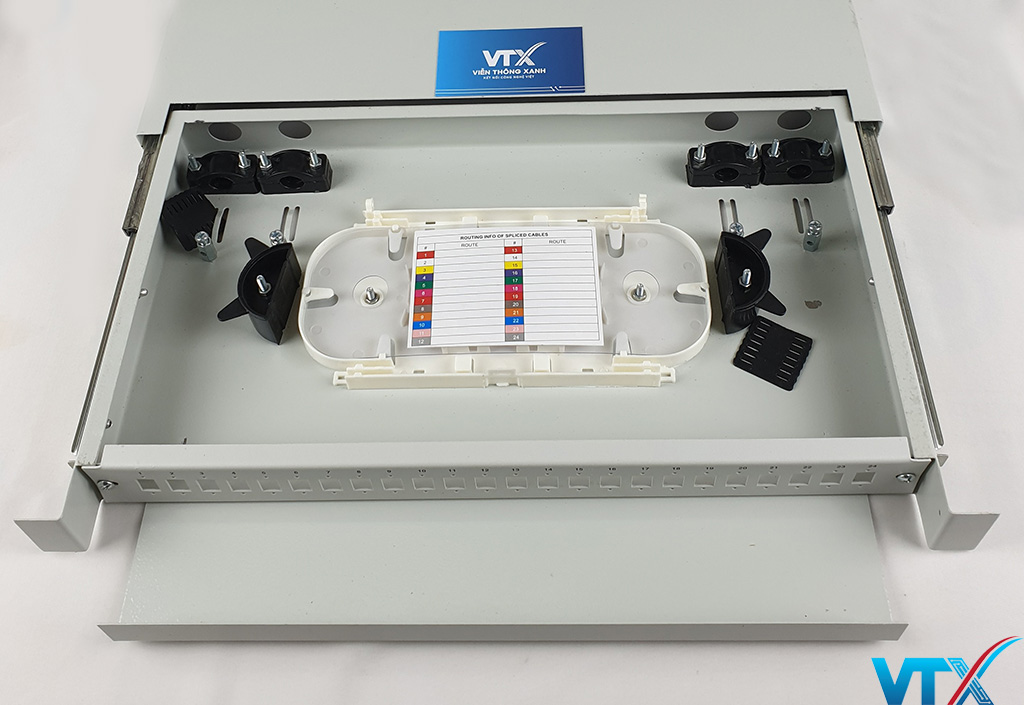

Sau đó, gắn khay hàn quang vào trong ODF theo chân ốc vít có sẵn. Khay hàn quang sử dụng để quản lý và cố định các mối hàn nên chỉ cần cuốn dây quanh các vị trí cố định trên khay, để ống nung nhiệt vào các khay và ấn xuống là được
Sử dụng Adapter làm đầu nối để kết nối dây này với dây nhảy quang, thiết bị này được gắn trên thanh Blank và có thể cố định bằng đầu vít nhỏ, ở hai đầu của Adapter: 1 đầu được cắm với dây hàn quang, đầu còn lại cắm với dây nhảy quang
Các bước bắt hộp ODF vào với tủ rack đúng cách
Sau khi hoàn thành các quy trình được nêu ở trên, chúng ta sẽ đi tới phần bắt rack hoặc cố định thiết bị ODF.

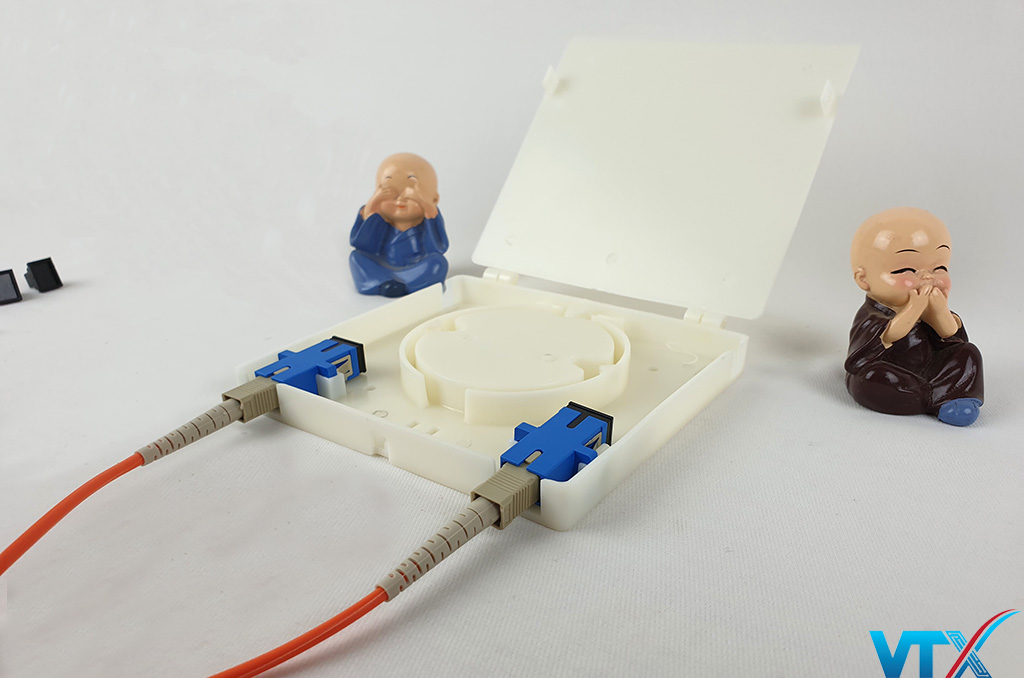

Với hộp phối quang ODF 2fo trong nhà, hộp phối quang ODF 4fo trong nhà chỉ cần xác định vị trí sau đó cố định lại là xong, vì loại ODF này đã được thiết kế 2 chân bắt vít ở phía dưới.

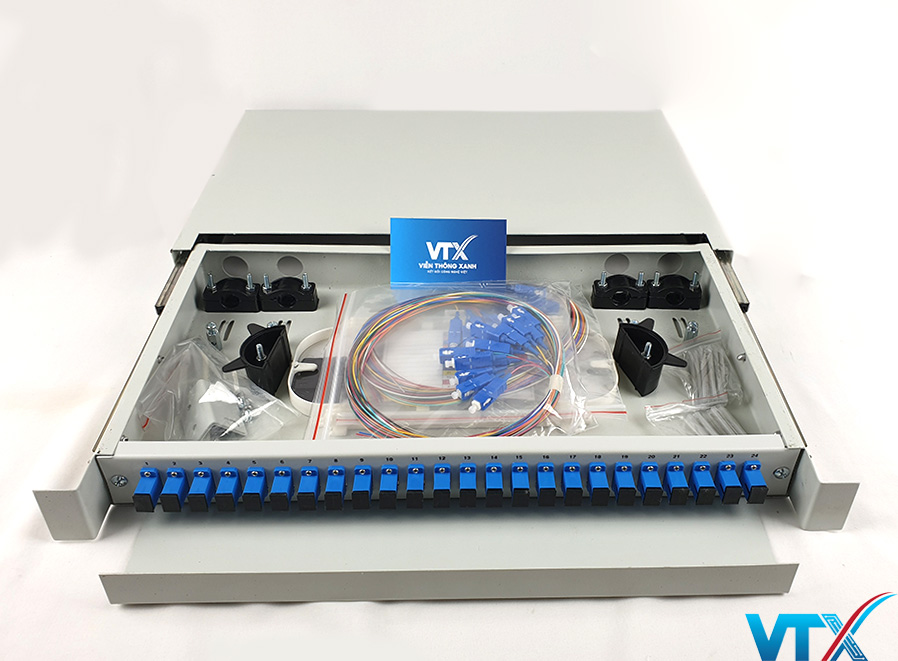

Đối với dạng ODF 19 inch chuyên dụng để lắp đặt trong các tủ mạng- tủ rack chỉ cần thực hiện một vài thao tác đơn giản là có thể lắp đặt.
Hiện nay, ODF đều đã được thiết kế với các tai gắn rack giúp cho người sử dụng dễ dàng hơn trong việc lắp đặt và sử dụng. Chỉ cần cố định phần tai rack với hộp phối quang sau đó vít chặt vào thanh tiêu chuẩn có đánh số của tủ rack. Lưu ý, khi bắt bạn nên chú ý phân bổ khoảng cách cho thích hợp để còn có thể sử dụng Server hay các bộ chuyển mạch (Switch mạng) cho thích hợp.

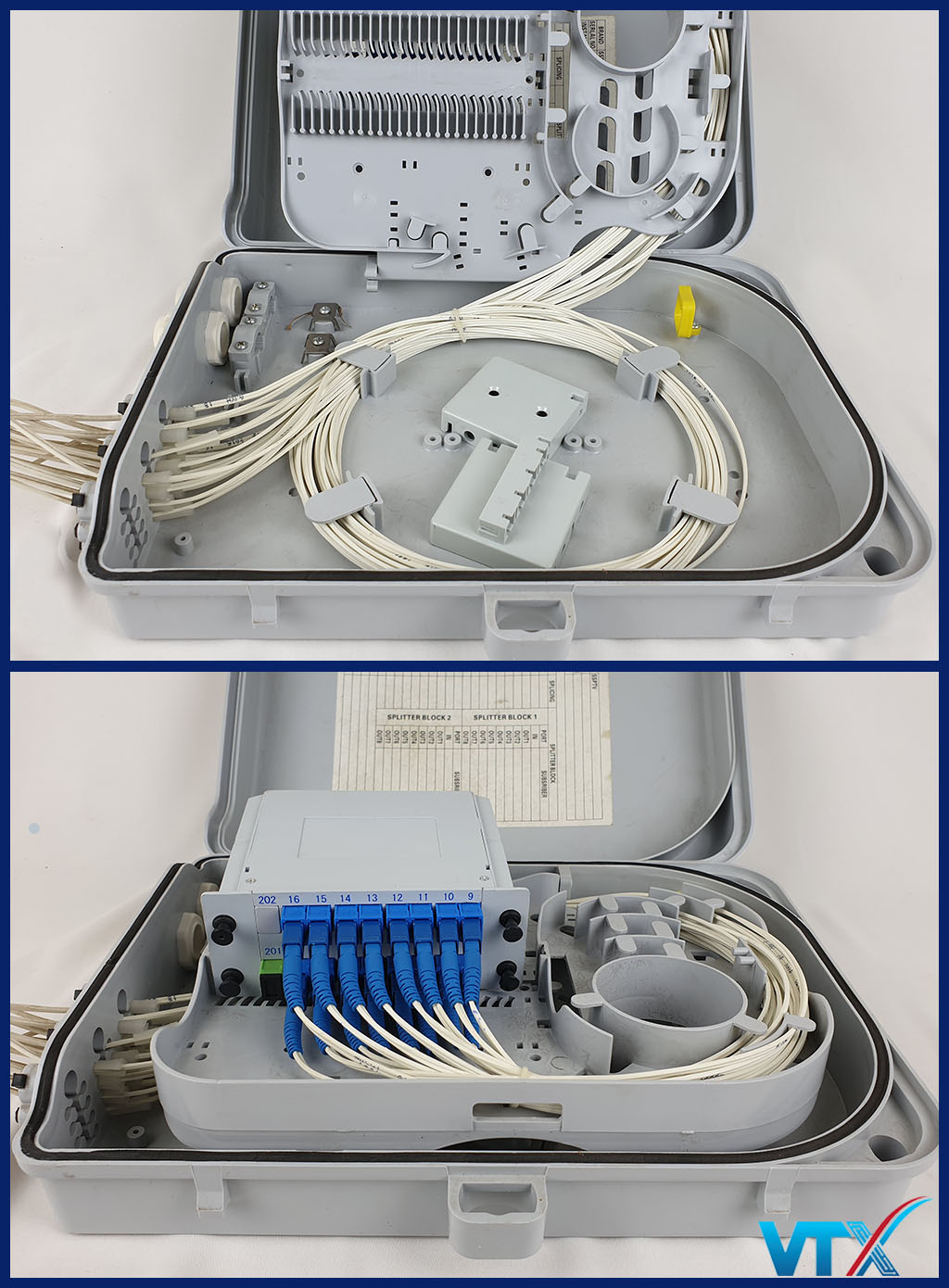

Đối với hộp phối quang ngoài trời cũng thực hiện tương tự các bước như trên để có thể lắp đặt và sử dụng.
Qua bài viết “Hướng dẫn lắp phụ kiện và cách bắt ODF vào trong tủ rack” này, mong rằng quý vị sẽ có thêm thông tin khi sử dụng sản phẩm cho hệ thống mạng của mình. Viễn Thông Xanh chuyên cung cấp các sản phẩm hộp phối quang ODF chính hãng, đầy đủ giấy tờ CO,CQ theo yêu cầu của khách hàng. Liên hệ ngay để được tư vấn và hỗ trợ.
