Giới thiệu chung Bộ chuyển đổi RS232/485 sang 4 cổng RS485 3Onedata SW4485

 Bộ chuyển đổi RS232/485 sang 4 cổng RS485 3Onedata SW4485 cung cấp kết nối RS485 dạng sao. Người dùng có thể dễ dàng phân chia mạng, nâng cấp cấu trúc RS-485 BUS. Sử dụng hợp lý, khoa học sản phẩm có thể thiết kế một hệ thống RS-485 đáng tin cậy và độc đáo. Thiết bị được thiết kế với chế độ bảo vệ EMC, hỗ trợ lắp đặt treo tường và thanh panel, có thể hoạt động ở những mỗi trường nhiệt độ từ -40 đến 85C.

Thông số kỹ thuật

• Chế độ bảo vệ IP40, thiết kế chuẩn công nghiệp
• Bảo vệ cách ly quang điện 2KVAC, chống phóng điện 8KV ESD, 2 mức bảo vệ bức xạ điện
• Hỗ trợ 2 giao diện RS-232, RS-485 PC và 4 RS-485 lower position controller ports
• Hỗ trợ tốc độ từ 300bps đến 115200bps
• Hỗ trợ cắm nóng, plug and play
• Hỗ trợ lắp đặt DIN-Rail và treo tường
• Nhiệt độ hoạt động: -40 đến 85C

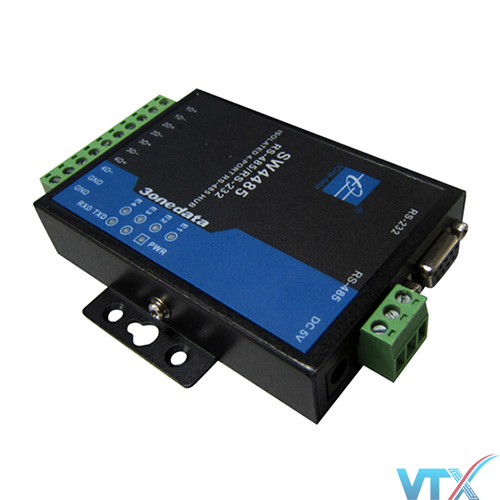

Bộ chuyển đổi RS232/485 sang 4 cổng RS485 3Onedata SW4485

Giao diện điều khiển

• Giao thức giao diện: EIA RS-2332/485
• Cổng giao diện: 1 cổng RS-232
• 1 cổng RS-485
• 4 cổng RS-485 lower position
• Tín hiệu RS-232: TxD, RxD, GND
• Tín hiệu RS-485: D+, D-, GND
• Đồng bộ: None, Even, Odd, Space, Mark
• Tốc độ: 300bps~115200bps
• Bit dữ liệu: 5bit, 6bit, 7bit, 8bit
• Stop Bit: 1bit, 1.5bit, 2bit
• Điều khiển hướng: RS-485 adopts data flow to automatic control technology
• Truyền Media: cáp đồng xoắn đôi hoặc UTP 485 chuyên dụng
• Khả năng tải: RS-485: 32 điểm (có thể lên đến 128 điểm)
• Bảo vệ cách ly quang điện 2KV AC
• 3 mức độ bảo vệ chống phóng điện ESD
• 2 cấp độ bảo vệ bức xạ điện

Khoảng cách truyền

• RS-485:1200m,
• RS-232 : không quá 5m

Giao diện cổng

• Cổng RS-232 PC: DB9M Male
• Cổng RS-485 PC: 3PIN terminal block
• RS-485 Lower Position Controller port mode: 10 PIN terminal block

Led chỉ thị

• PWR: chỉ thị nguồn
• TXD: chỉ thị tình trạng truyền dữ liệu
• RXD: chỉ thị tình trạng nhận dữ liệu
• E1~E4: status indicator of RS-485 lower position controller interface

Nguồn cấp

• Điện áp vào: 5VDC
• Tiêu hao không tải: 0.455W@5VDC
• Công suất đầy đủ: 0.485W@5VDC

Chuẩn công nghiệp

• EMI: FCC Part 15, CISPR(EN55022) class A
• EMS: EN61000-4-2(ESD), Lece3
• Phép thử Sóc: IEC60068-2-27
• Phép thử rơi: IEC60068-2-32
• Phép thử rung: IEC60068-2-6

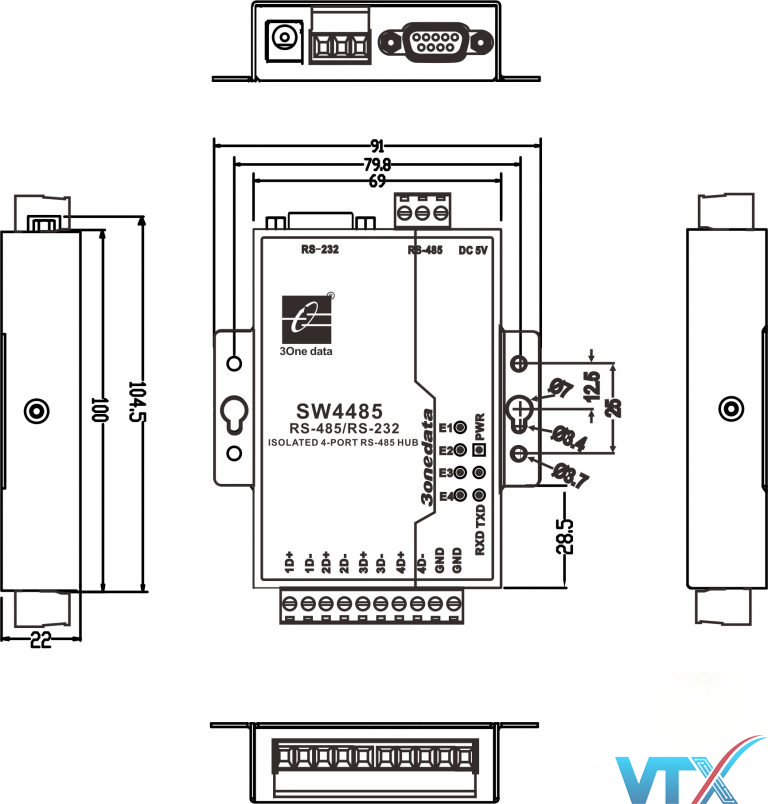

Cấu trúc cơ khí

• Khuôn vỏ: chế độ vảo vệ IP40, kim loại có độ bền cao
• Lắp đặt: treo tường, panel
• Kích thước: 22mm×69mm×100mm
• Trọng lượng: 250.8g

Môi trường làm việc

• Nhiệt độ làm việc: -40 đến 85C
• Nhiệt độ lưu trữ: -40 đến 85C
• Độ ẩm: 5% đến 95%( không ngưng tụ)

Bảo hành

• 3 năm
• Approvals: FCC, CE, RoHS approvals
