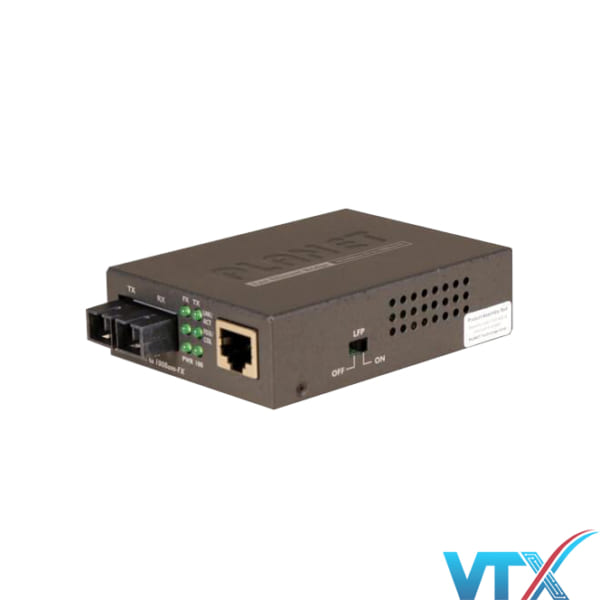

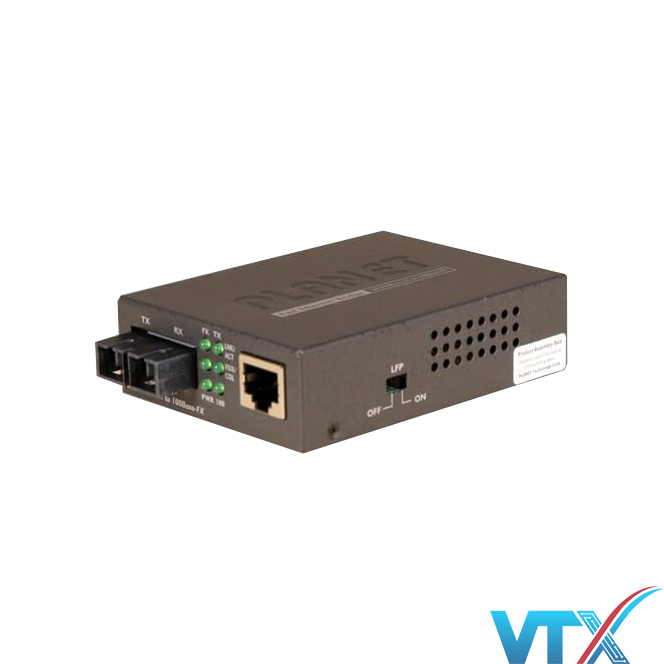

Converter quang Planet FT-802S35 10/100Base-TX to 100Base-FX
Converter quang Planet FT-802S35 có chức năng chuyển đổi giữa 100Base-FX quang sang 10/100Base-TX cáp xoắn (STP). Thiết bị tự động điều chỉnh mức hiệu suất cao nhất hỗ trợ các thiết bị được kết nối với cổng STP.
- Khi thiết bị kết nối là chuyển mạch hoặc trạm làm việc hỗ trợ song công, bộ chuyển đổi sẽ thích nghi với chế độ song công hoàn toàn và cung cấp băng thông 200Mbps.
- Khi thiết bị được kết nối là một trung tâm hoặc máy trạm chỉ hỗ trợ một nửa song công, bộ chuyển đổi sẽ thích nghi với chế độ bán song công và cung cấp băng thông 100Mbps.
Trong giao diện cáp quang, cổng quang của bộ chuyển đổi hoạt động ở 1310nm và sử dụng các đầu nối ST, SC, MT-RJ, VF-45 hoặc WDM. Chế độ đơn mốt (singlemode) hỗ trợ khoảng cách tối đa 15/35/50 km. Với mô hình đa chế độ (multimode) hỗ trợ khoảng cách lên đến 2km

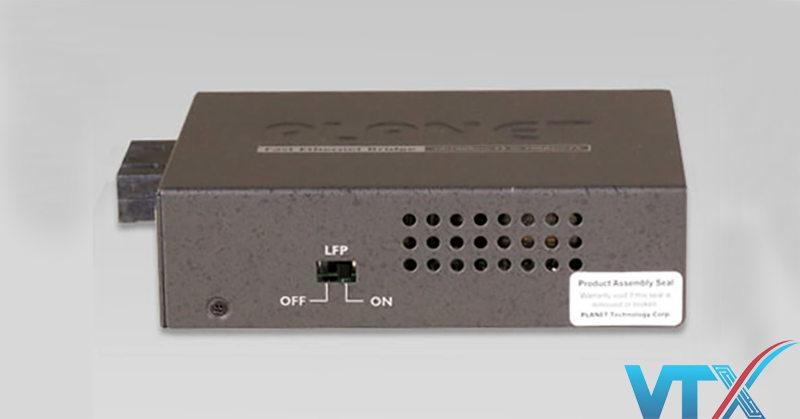

Ngoài ra, Converter FT-802S35 có LFP (Link Fault Pass Through function) (LLCF / LLR) và thiết kế công tắc DIP. LLCF/LLR sẽ thông báo ngay lập tức cho các quản trị viên khi xảy ra sự cố và cung cấp giải pháp hiệu quả để giám sát mạng. Công tắc DIP cung cấp vô hiệu hóa hoặc kích hoạt chức năng LFP.
- LLCF (Link Loss Carry Forward) có nghĩa là: khi một thiết bị được kết nối với bộ chuyển đổi và đường TP bị mất liên kết, sợi của bộ chuyển đổi sẽ ngắt kết nối truyền.
- LLR (Link Loss Return) có nghĩa là: khi một thiết bị được kết nối với bộ chuyển đổi và đường truyền sợi bị mất liên kết, sợi của bộ chuyển đổi sẽ ngắt kết nối truyền.
Đặc tính kỹ thuật
- Tuân theo chuẩn IEEE 802.3u 100 BaseTx,100Base-FX Ethernet
Kết nối : 1 cáp xoắn RJ 45( Auto MDI/MDI-X), tuân theo chuẩn EIA 568 IEEE802.3,IEEE802.3 10/100Base TX, 100BaseFX - Full hoặc Half Duplex Auto Negotiation (TP)
- Full hoặc Half duplex DIP-Switch (FX)
- Cáp quang bước sóng 1310nm
- Tốc độ truyền dữ liệu TP : 10/100 Mbps, FX : 100Mbps
- Hỗ trợ chế độ song công

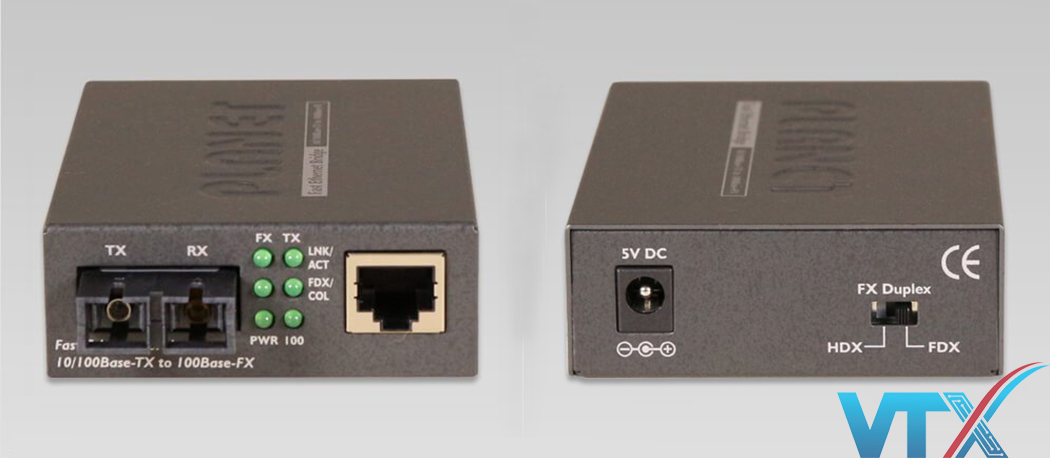

- Đèn chỉ thị : PWR, FX LNK/ACT, FX FDX/COL, TP 100, TP LNK/ACT, TP FDX/COL
Thông số kỹ thuật của bộ chuyển đổi quang FT-802S35 Planet
| Product | |
|---|---|
| Protocol | IEEE 802.3, 10BASE-T IEEE 802.3u, 100BASE-TX IEEE 802.3u, 100BASE-FX IEEE 802.3x, Flow Control |
| Dimensions (W x D x H) | 97 x 69 x 26 mm |
| Weight | 0.2kg |
| Power Input | 5V DC, 2A, max. |

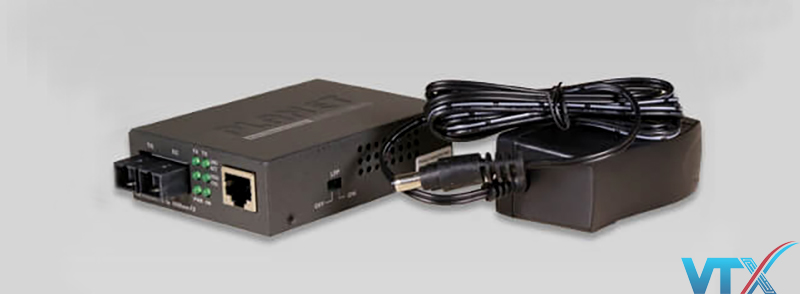

| Power Supply | AC Adapter 100-240VAC Frequency: 50-60Hz |
| Enclosure | Compact-sized metal housing Case with anticorrosion treatment Electrostatic paint |
| Connectors and Cables | |
| Shielded Twisted-pair | RJ45, Category 5 (EIA/TIA 568) |
| Fiber-optic | FT-802S35 : SC / Single mode / 35km |
| Multi-mode Cable | 50/125, 62.5/125 µm |
| Single-mode (SM) Cable | 9/125 µm |
| Optic Wavelength | FT-802S35: 1310nm |
| Max. Launch Power (dBm) | FT-802S35:-8 |
| Min. Launch Power (dBm) | FT-802S35: -15 |
| Receive Sensitivity (dBm) | FT-802S35:-34 |
| Maximum Input Power (dBm) | FT-802S35:0 |
| Supported Distances and Functions | |
| Shielded Twisted-pair | 100m (328 ft.) |
| Multi-mode Fiber Optic | 412m (1,350 ft.) (half-duplex) 2km (1.2 miles) (full-duplex) |
| Single-mode (SM) | 412m (1,350 ft.) (half-duplex) 15km (9 miles) (full-duplex) 20km (12 miles) (full-duplex) 35km (21 miles) (full-duplex) 50km (31 miles) (full-duplex) 60km (37 miles) (full-duplex) |
| Port Mode | TP: Half and full duplex, auto-negotiation FX: Half and full duplex via DIP switch |
| Environment & Emissions | |
| Operating Environment | Temperature: 0~50 degrees C Humidity: 5~90% non-condensing |
| Storage Environment | Temperature: -40~70 degrees C Humidity: 5~90% non-condensing |
| Emissions | FCC Class A, CE Class A |
Viễn Thông Xanh chuyên phân phối các sản phẩm Converter quang, Thiết bị quang chính hãng, đầy đủ giấy tờ CO,CQ theo yêu cầu của khách hàng. Liên hệ ngay để được tư vấn và hỗ trợ.
Quý vị có thể tham khảo Catalog sản phẩm tại đây: Converter quang Planet FT-80X Series
