Ngay cả khi bạn không biết chính xác mục đích của nó là gì thì bạn gần như chắc chắn đã nghe nói đến cáp CAT. Cáp CAT là loại cáp đáng tin cậy kết nối thiết bị của bạn với internet. CAT là viết tắt của danh mục (chứ không phải bất cứ thứ gì liên quan đến mèo). Mặc dù có nhiều loại cáp CAT khác nhau nhưng chúng đều là dạng cáp Ethernet xoắn đôi được tiêu chuẩn hóa. Loại chính xác của cáp CAT được xác định bởi các tiêu chuẩn mà chúng đáp ứng trong quá trình lắp ráp.
Các tiêu chuẩn này xác định khả năng và chức năng hiệu suất tổng thể của cáp, từ băng thông đến tốc độ truyền.

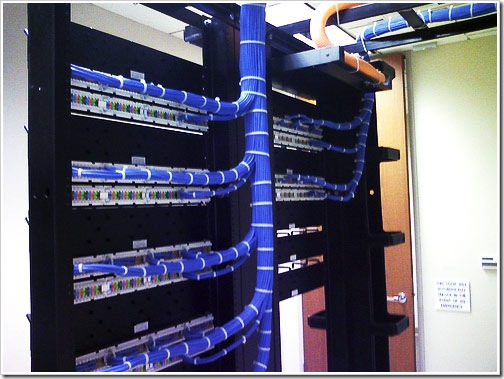

Patch Panel là gì?
Patch Panel, còn được gọi là khay vá hoặc trường vá, là một phần không thể thiếu trong quản lý cáp. Chúng bao gồm một loạt các cổng, được sắp xếp theo chiều ngang hoặc chiều dọc để có thể kết nối nhiều dây cáp vào một điểm thiết yếu duy nhất.
Quản lý cáp Patch Panel được sử dụng để kết nối cáp mạng với bộ chuyển mạch, máy chủ, bộ định tuyến và các thiết bị mạng khác, nhằm giúp việc xác định và quản lý cáp hiệu quả hơn. Chúng thường được sử dụng trong các trung tâm dữ liệu hoặc thậm chí trong lĩnh vực phát thanh và truyền hình. Patch Panel thường là một phần của mạng cục bộ (LAN) vì chúng kết nối nhiều thiết bị với cùng một nguồn mạng.
Patch Panel hoạt động như thế nào?
Patch Panel kết nối nhiều cổng cáp với một nguồn duy nhất, chẳng hạn như cáp mạng hoặc cáp Ethernet. Khi kết nối mạng này được thiết lập, nhiều thiết bị có thể liên lạc và chia sẻ thông tin với nhau.

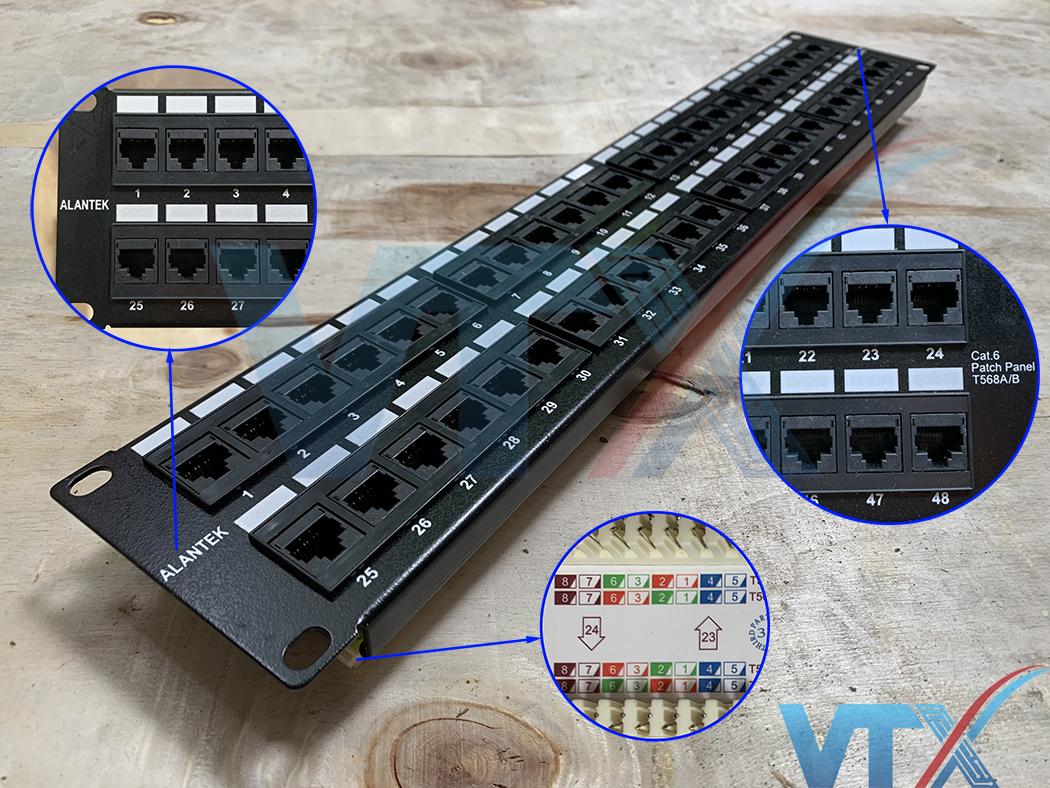

Patch Panel có sẵn ở nhiều loại bao gồm loại 5, 5e, 6 và 6a. Loại danh mục nên sử dụng được xác định theo cách sử dụng cáp và kích thước truyền dữ liệu từ cáp đến cổng:
- Patch Panel CAT5 phù hợp với mạng Ethernet cơ bản và hỗ trợ tốc độ truyền dữ liệu tối đa 100Mbps.
- Patch Panel CAT5E phù hợp nhất cho mạng gia đình và doanh nghiệp nhỏ và được thiết kế để cải thiện chất lượng tín hiệu giữa các dây cáp. Nó hỗ trợ tốc độ truyền dữ liệu tối đa 1000Mbps.
- Patch Panel CAT6 phù hợp nhất để truyền dữ liệu tốc độ cao như truyền phát video hoặc thực tế ảo. Nó cải thiện hơn nữa chất lượng tín hiệu từ cat5e và có tốc độ truyền tối đa là 10Gbps.
- Patch Panel CAT6A cải thiện hơn nữa chất lượng tín hiệu từ cat6 và hỗ trợ các ứng dụng băng thông cao hơn. Nó cũng hỗ trợ tốc độ truyền tối đa 10Gbps.
Lợi ích của Patch Panel là gì?
Uyển chuyển
Bảng vá được thiết kế linh hoạt. Hình dạng của chúng – được thiết kế theo mô-đun – cho phép chúng được thêm vào, loại bỏ và vận chuyển từ cơ sở hạ tầng một cách dễ dàng.
Các cổng riêng lẻ cũng mang lại sự linh hoạt, trong đó các thiết bị có thể được thêm hoặc xóa mà không cần phải cấu hình lại toàn bộ mạng. Điều này đặc biệt xảy ra khi hầu hết các Patch Panel đều tương thích với nhiều loại cáp bao gồm loại 5, 5E, 6 và 6A.
Quản lý mạng
Không giống như switch, patch panel là thiết bị thụ động. Chúng làm giảm nhu cầu về cáp hoặc phần cứng bổ sung vì chúng có thể kết nối nhiều cáp với một thiết bị. Điều này cải thiện khả năng kết nối mạng vì các thiết bị có thể được thêm hoặc xóa khi cần mà không cần phải cấu hình lại kết nối mạng.
Quản lý cáp
Việc kiểm tra, giám sát và định tuyến lại cáp không cần phải cắm cáp một cách mù quáng và đoán xem nó có thể kết nối đến đâu! Quản lý cáp Patch Panel giúp khắc phục sự cố mạng dễ dàng hơn vì các cáp được gắn nhãn và sắp xếp cho phép bạn dễ dàng xác định các kết nối và nguồn điện được dẫn đến từ đâu.
Các sản phẩm như dây buộc cáp hoặc thanh quản lý cáp cũng hỗ trợ quản lý cáp vì chúng giúp cáp không bị rối và hư hỏng.
Patch Panel đóng vai trò quan trọng trong hệ thống quản lý cáp
Quản lý cáp: Patch Panel giúp tổ chức và quản lý cáp mạng hoặc cáp điện thoại một cách gọn gàng. Thay vì phải kết nối các thiết bị trực tiếp với nhau, bạn có thể kết nối các thiết bị với Patch Panel, làm cho việc quản lý cáp dễ dàng hơn.
Dễ dàng kết nối và ngắt kết nối: Khi bạn cần kết nối hoặc ngắt kết nối giữa các thiết bị trong mạng, bạn có thể thực hiện thông qua Patch Panel. Điều này giúp tiết kiệm thời gian và giảm thiểu sai sót do việc kết nối trực tiếp.
Dễ dàng sửa chữa và bảo trì: Nếu có sự cố hoặc cần thay đổi kết nối, bạn có thể dễ dàng sửa chữa hoặc thay đổi thông qua Patch Panel mà không cần phải can thiệp vào cáp chạy trong tường hoặc trần nhà.
Tích hợp và phân phối tín hiệu: Patch Panel cung cấp một nơi tập trung để tích hợp và phân phối tín hiệu từ nhiều nguồn đến nhiều đích trong hệ thống mạng hoặc hệ thống viễn thông.
Theo dõi và gắn nhãn: Mỗi cổng trên Patch Panel có thể được gắn nhãn để xác định dễ dàng các kết nối. Điều này giúp làm cho việc theo dõi và bảo trì hệ thống trở nên dễ dàng.
Patch Panel thường được sử dụng trong các môi trường mạng doanh nghiệp, trung tâm dữ liệu, trường học, và cơ sở y tế, nơi việc quản lý và duyệt cáp mạng là một phần quan trọng của việc duy trì hệ thống hoạt động ổn định.
Kết luận
Việc xác định loại nào sẽ hoạt động tốt nhất cho nhu cầu quản lý cáp của bạn có thể khó khăn!
Nếu bạn có bất kỳ câu hỏi nào về danh mục cáp nào phù hợp hơn cho thiết bị của bạn hoặc Patch Panel kích thước nào sẽ tích hợp tốt nhất trong hệ thống của bạn, bạn có thể truy cập trang liên hệ với chúng tôi và một trong các thành viên nhóm dịch vụ khách hàng của chúng tôi sẽ liên hệ.
