Trong hệ thống viễn thông hiện đại, cáp quang treo hình số 8 (FE) là một trong những giải pháp truyền dẫn được sử dụng phổ biến nhất hiện nay. Bài viết sau đây sẽ giúp bạn hiểu rõ cấu tạo, đặc điểm, thông số kỹ thuật và ứng dụng thực tế của loại sản phẩm này, từ đó dễ dàng chọn lựa loại phù hợp cho hệ thống của mình.
Giới thiệu sơ lược về cáp quang treo hình số 8

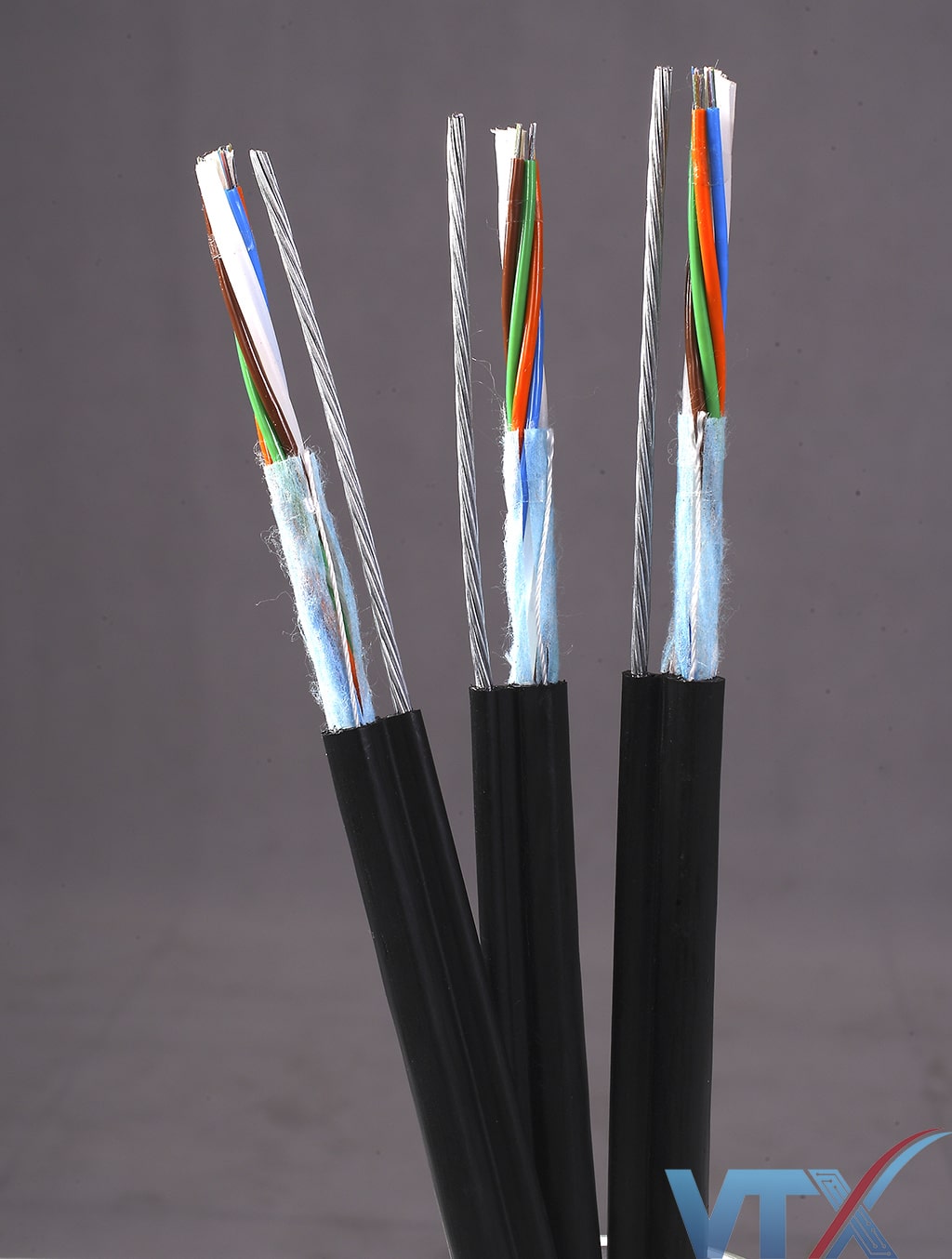

Cáp quang treo hình số 8 single mode là loại cáp quang được thiết kế để lắp đặt trên không, cụ thể là treo trên các cột viễn thông hoặt cột điện lực. Sở dĩ có tên gọi là cáp quang treo số 8 vì mặt cắt ngang của cáp có hình dạng giống số 8, Cáp có thiết kế ống đệm lỏng cung cấp độ ổn định truyền dẫn trong dải nhiệt độ và tương thích với các loại cáp viễn thông. Được sử dụng chính trong nghành mạng, viễn thông và thường thấy là của các nhà mạng như viettel, VNPT, FTP…
Cáp quang treo số 8 có ký hiệu là FE, tuân theo các tiêu chuẩn quốc tế ITU-T G.652 hoặc G.655 hoặc G.657, dung lượng sợi quang có thể từ 2FO đến 288FO tùy nhu cầu sử dụng và đặt hàng.
Một số đặc tính khác của cáp quang treo số 8
– Dung lượng cáp FE từ 2 đến 288 sợi theo tiêu chuẩn ITU-T G.652 hoặc G.655 hoặc G.657…
– Ống lỏng được thiết kế theo công nghệ ống đệm lỏng
– Cáp quang sử dụng Phương pháp bện SZ
– Thiết kế lõi khô chống thấm nước tốt và dễ dàng thi công
– Cáp có đường kính cáp nhỏ và trong lượng nhẹ
– Vỏ bằng nhựa PE bền với thời gian
– Thiết kế phù hợp với các thông số kỹ thuật, tiêu chuẩn và tài liệu kỹ thuật hiện hành bao gồm EIA, IEC, ITU-T và TCVN
– Đối với cáp chống gặm nhấm với lớp giáp được làm bằng băng thép gợn sóng
– Chịu lực cao với dây treo cáp làm bằng sợi thép bện lại với nhau (07 sợi).

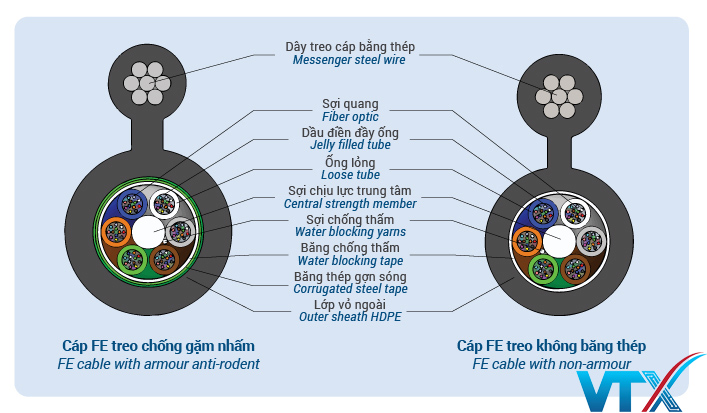

Lưu ý: Cáp quang single mode treo số 8FO có 2 loại, loại 1 là cáp FE có kim loại chống gặm nhấm (DB) và loại còn lại là không có băng thép chống gặm nhấm (DU). Để cụ thể hơn xin mời xem hình dưới đây
Nhìn hình trên có thể dễ dàng nhận ra cấu trúc cáp có phần khác biệt ở lớp băng thép gợn sóng, lớp này có tác dụng bảo vệ tốt khỏi các loại côn trùng gặm nhấm hay các yếu tố tác động khác từ môi trường

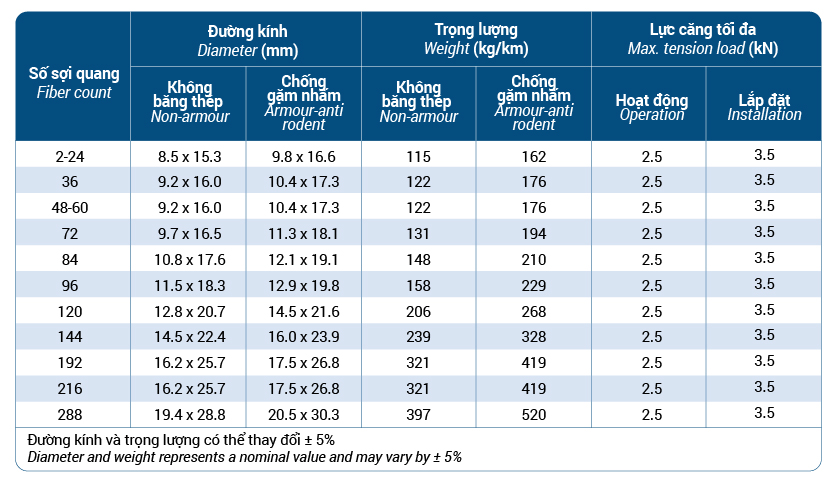

Thông số kỹ thuật cáp quang treo hình số 8 – ký hiệu FE
Các thông số kỹ thuật giúp người dùng dễ dàng lựa chọn loại cáp phù hợp với nhu cầu:
- Tiêu chuẩn sợi quang: ITU-T G.652, G.655 hoặc G.657
- Số lượng sợi quang: 2 – 288FO
- Cấu trúc lõi: Ống đệm lỏng, bện SZ
- Vật liệu vỏ ngoài: Polyethylene (PE) chống tia cực tím
- Lực chịu kéo: 2700N (lắp đặt), 1300N (làm việc)
- Đường kính ngoài: 8 – 12mm (tùy loại)
- Lực nén: 2000N/100mm
- Nhiệt độ hoạt động: -30°C đến +60°C
- Dây treo: 7 sợi thép mạ kẽm bện chặt
Những thông số này đảm bảo khả năng hoạt động ổn định của cáp trong điều kiện khắc nghiệt, giúp duy trì tín hiệu truyền dẫn liên tục và chính xác.

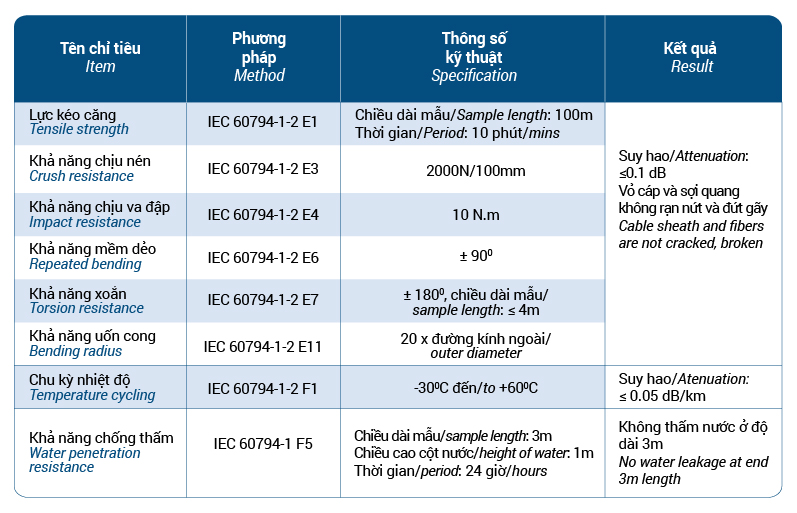

Các đặc tính cơ lý và môi trường đối với cáp quang treo số 8 FE
Cáp quang treo hình số 8 single mode hay cáp quang multimode treo được thiết kế đặc biệt để chịu được ảnh hưởng của thời tiết, lực cơ học và độ ẩm cao.
Các đặc tính nổi bật:
- Khả năng chống nước, chống ẩm nhờ lớp lõi khô và chất nhồi đặc biệt.
- Chịu gió bão, rung động mạnh mà không ảnh hưởng đến tín hiệu.
- Độ bền cao, tuổi thọ sử dụng lên đến hàng chục năm.
- Bao gói chuyên dụng: Cáp được cuộn trên bobin gỗ 3000–5000m/cuộn, dễ vận chuyển và bảo quản.
Nhờ tính ổn định và độ bền vượt trội, cáp quang FE được sử dụng trong nhiều dự án lớn – từ hệ thống viễn thông quốc gia, hạ tầng Internet, đến mạng nội bộ của các khu công nghiệp.
Kết luận
Hiện nay VTXVN đang là nhà phân phối các sản phẩm cáp quang các loại tại thị trường Việt Nam cho các thương hiệu như M3, Postef, Sacom, Vinacap, Telvina… với đầy đủ loại cáp, chất lượng đảm bảo và giá thành cạnh tranh, quý khách có nhu cầu mua bán cáp quang treo số 8 FE vui lòng liên hệ trực tiếp để nhân viên tư vấn và hỗ trợ
