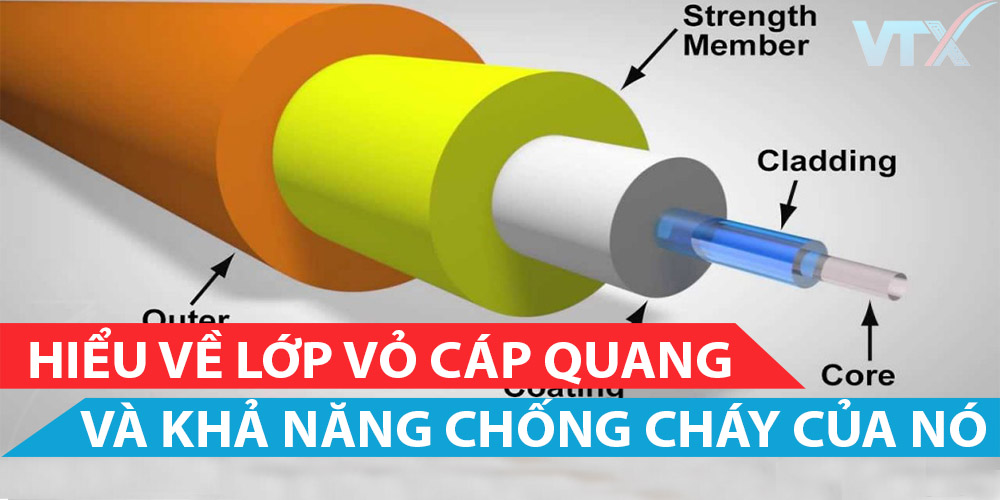

Tìm hiểu lớp vỏ của cáp quang chống cháy.
Lớp vỏ cáp quang là bộ phận bảo vệ quan trọng giúp sợi quang hoạt động ổn định và an toàn trong nhiều điều kiện môi trường khác nhau. Đặc biệt, lớp vỏ chống cháy được thiết kế nhằm giảm thiểu nguy cơ lây lan ngọn lửa và khói độc hại.
Xem thêm: Chất liệu cáp quang trong các môi trường khác nhau
Chất liệu lớp vỏ cáp quang chống cháy
| Chất liệu vỏ | Lợi ích của chất liệu |
|---|---|
| PE (Polyetylen) | PE có đặc tính tuyệt vời về chống ẩm và khả năng chống thời tiết, và có các tính chất điện tốt trong phạm vi nhiệt độ rộng. Nó cũng chống mài mòn. Vì vậy, PE là vật liệu tiêu chuẩn cho cáp quang ngoài trời . |
| PVC (Polyvinyl Clorua) | PVC thường có chi phí thấp, linh hoạt, khá chắc chắn và là vật liệu chịu lửa / dầu, do đó nó có thể được chế tạo để hoạt động trong nhiều môi trường và ứng dụng khác nhau. Nói cách khác, nó có thể được sử dụng làm vật liệu bảo vệ cho cả cáp trong nhà và ngoài trời. |
| PVDF (Polyvinyl Difluoride) | PVDF được sử dụng cho cáp toàn thể , bởi vì nó có đặc tính chống cháy tốt hơn PE và tạo ra ít khói. |
| LSZH (Low Smoke Zero Halogen) | Lớp vỏ LSZH không chứa các vật liệu halogen có thể chuyển thành mờ độc hại và ăn mòn trong quá trình đốt cháy. Vật liệu LSZH được sử dụng để chế tạo một loại cáp đặc biệt gọi là cáp LSZH , đây là một lựa chọn tốt cho việc lắp đặt bên trong nhà . Nhưng nó là vật liệu với giá thành khá cao. |
Mã màu vỏ của cáp quang
Theo EIA / TIA-598, mã màu cáp quang xác định mã màu vỏ cho các loại sợi khác nhau (SMF hoặc MMF). Đối với sợi SingleMode , màu lớp vỏ thường sẽ là màu vàng. Trong khi đối với cáp Multimode, màu áo có thể là màu cam (cáp OM1 & OM2), màu xanh biển (cáp OM3) và màu tím (cáp OM4). Đối với cáp thực vật bên ngoài, màu vỏ tiêu chuẩn là màu đen.
Đánh giá tiêu chuẩn cáp quang chống cháy
Thông thường, có tám cấp độ cáp quang chống cháy cho cả cáp không dẫn điện và dẫn điện được quy định bởi NEC (Mã điện quốc gia). Tất cả các sợi cáp quang trong nhà phải được đánh dấu và lắp đặt đúng cách cho mục đích sử dụng của nó: plenums, riser và khu vực mục đích chung.
Xem thêm: Cáp Quang là gì? Đặc điểm,cấu tạo của cáp quang
Chú thích:
(1) Khu vực Plenum là không gian tòa nhà được sử dụng cho luồng không khí hoặc hệ thống phân phối không khí (thả trần và sàn nâng).
(2) Khu vực Riser là cửa mở sàn, trục hoặc ống dẫn chạy dọc qua một hoặc nhiều tầng.
(3) Một khu vực có mục đích chung là tất cả các khu vực khác không phải là hội nghị toàn thể hoặc riser và trên cùng một tầng.
| Mã NEC | Sự miêu tả | Ứng dụng cáp | Thay thế có thể |
|---|---|---|---|
| OFNP | Cáp quang không dẫn điện | Hội nghị toàn thể, trên cao, chỉ sợi quang | |
| OFCP | Cáp quang dẫn điện cáp quang | Hội nghị toàn thể, trên cao, hỗn hợp (sợi / dây) | |
| OFNR | Cáp tăng quang không dẫn điện | Riser, chỉ sợi quang | OFNP |
| OFCR | Cáp quang dẫn điện tăng | Riser, hỗn hợp | OFCP |
| OFNG | Sợi quang không dẫn điện Mục đích chung | Mục đích chung, ngang | OFNP, OFNR |
| OFCG | Sợi quang dẫn điện đa năng | Mục đích chung | |
| OFN | Sợi quang không dẫn điện | Mục đích chung, ngang, chỉ sợi quang | OFNP, OFNR |
| OFC | Sợi quang dẫn | Mục đích chung, ngang, hỗn hợp | OFCP, OFCR |
So sánh OFNP và OFNR
Hai loại cáp quang chống cháy phổ biến nhất trong tòa nhà là OFNP và OFNR, mỗi loại được thiết kế cho môi trường khác nhau nhưng đều tuân theo tiêu chuẩn an toàn nghiêm ngặt.
- OFNP (Optical Fiber Nonconductive Plenum): Có khả năng chống cháy và sinh khói thấp nhất, thường được dùng trong khu vực plenum – trần hoặc sàn nơi luồng không khí lưu thông. Đây là loại cáp chống cháy có tiêu chuẩn cao nhất và không thể thay thế bằng loại khác.
- OFNR (Optical Fiber Nonconductive Riser): Có khả năng chống cháy vừa phải, dùng trong riser – trục kỹ thuật dọc giữa các tầng. OFNR có thể được thay thế bằng OFNP nhưng không ngược lại.

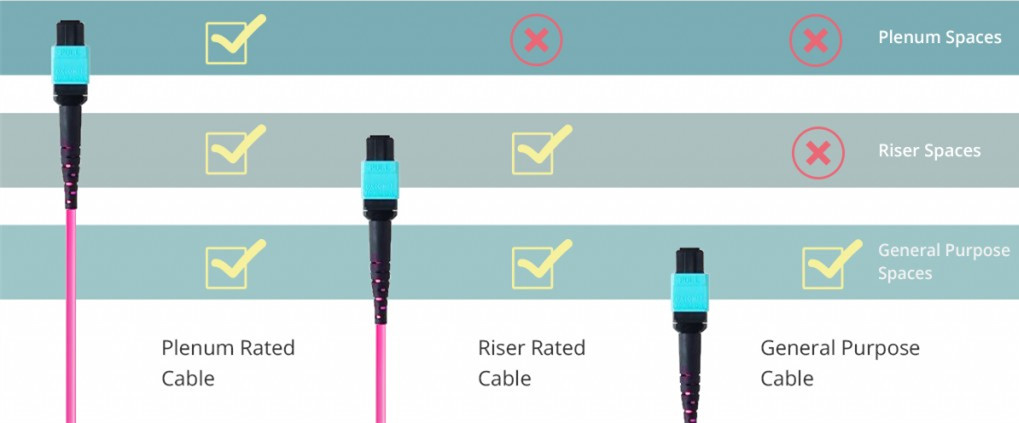

Giải pháp lựa chọn cáp quang Plenum / Riser
Chọn đúng loại cáp chống cháy không chỉ giúp giảm rủi ro hỏa hoạn mà còn đảm bảo tuân thủ quy chuẩn kỹ thuật quốc tế, đặc biệt trong các công trình dân dụng và công nghiệp lớn.
Cáp được xếp hạng Plenum (OFNP/OFCP) và Riser (OFNR/OFCR) là hai loại thường được triển khai trong tòa nhà. Việc chọn đúng tiêu chuẩn cáp giúp giảm thiểu thiệt hại khi có cháy và đảm bảo tính ổn định lâu dài cho hệ thống.
Tại Việt Nam, Viễn Thông Xanh (VTX) cung cấp đầy đủ các dòng cáp quang chống cháy đạt chuẩn quốc tế, với nhiều lựa chọn về cấu trúc, vật liệu và ứng dụng, phù hợp với mọi loại công trình từ dân dụng đến công nghiệp.
Kết luận
Cáp quang chống cháy không chỉ là giải pháp kỹ thuật mà còn là yếu tố đảm bảo an toàn cho hệ thống hạ tầng mạng. Việc hiểu rõ về vật liệu vỏ, tiêu chuẩn NEC và môi trường ứng dụng giúp bạn lựa chọn sản phẩm tối ưu nhất.
