Cáp quang cống kim loại 24FO | Cáp quang luồn cống chôn trực tiếp
Cáp quang cống kim loại 24FO với thiết kế chứa 24 sợi quang có màng ngăn ẩm, nhồi lớp dầu chống ẩm, sợi cáp được đặt trong ống đệm lỏng, có 1-2 lớp vỏ bằng nhựa HDPE, sử dụng chôn trực tiếp vào lòng đất. Với cấu tạo khác với cáp cống thông thường, cáp quang 24FO có thêm lớp băng thép gợn sóng dùng để bảo vệ sợi quang khỏi tác động ngoại lực, môi trường bên ngoài, côn trùng. Tăng tính bền bỉ của cáp, giúp cho việc truyền tín hiệu quang đi xa với tốc độ cao tốt hơn. Sản phẩm phù hợp với hệ thống mạng LAN, cáp quang, mạng WAN, hệ thống camera…

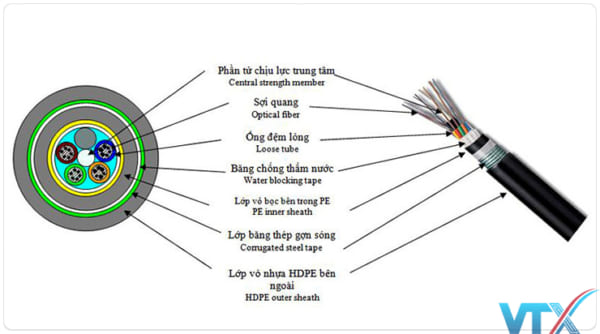

Cấu trúc cáp quang cống kim loại 24FO chôn trực tiếp
Sợi quang tiêu chuẩn G652.D
Lớp nhựa HDPE bảo vệ bên ngoài
Lớp băng thép gợn sóng
Băng chống thấm quấn quanh lõi cáp
Ống đệm lỏng nhồi dầu chứa 24 sợi quang
Phần tử chịu lực trung tâm phi kim loại (FRP)
Sợi chống thấm quấn quanh FRP
Sợi aramid róc vỏ cáp
Thông số kỹ thuật của cáp quang cống 24FO Single mode | Luồn cống kim loại G652D
|
Loại sợi |
Đơn mode, G.652D |
| Đường kính vỏ/ dung sai |
125.0µm/ ±1µm |
| Đường kính trường mode + Tại bước sóng 1310 nm/ dung sai + Tại bước sóng 1550 nm/ dung sai |
9.2 µm/ ±0.5µm 10.4 µm/ ±0.8µm |
| Bước sóng cắt |
≤ 1260 nm |
| Độ méo vỏ sợi |
≤ 1% |
| Đường kính vỏ bọc ngoài |
245 ± 5µm |
| Lỗi đồng tâm lõi |
≤ 0.5µm |
| Hệ số tán sắc mode phân cực – sợi đã bọc cáp |
≤ 0.2 ps/ |
| Hệ số tán sắc bước sóng– Tại bước sóng 1310nm – Tại bước sóng 1550nm |
≤ 3.5 ps/nm´km ≤ 18 ps/nm´km |
| Hệ số suy hao – Tại bước sóng 1310nm + Tối đa + Trung bình– Tại bước sóng 1550nm + Tối đa + Trung bình |
≤ 0.36 dB/km ≤ 0.35 dB/km ≤ 0.22 dB/km ≤ 0.21 dB/km |
| Độ dốc tại bước sóng không tán sắc |
≤ 0.092 ps/nm2´km |
| Bước sóng không tán sắc |
1300 nm ≤ l0 ≤1324 nm |
Chỉ tiêu kỹ thuật đối với tác động từ môi trường của cáp quang
|
Khả năng chịu điện áp phóng điện của vỏ cáp ngoài: |
Kết quả: |
| Hợp chất điền đầy: – Theo tiêu chuẩn IEC-60794-1-2-E14 – Mẫu thử dài 0,3 m lấy từ cuôn cáp cần kiểm tra. Tại một đầu mẫu thử, tách bỏ lớp vỏ cáp, với chiều dài khoảng 80 mm. – Treo mẫu cáp thẳng đứng trong buồng nhiệt với đầu cáp bị tách nằm ở dưới và đầu còn lại được đậy kín. Duy trì nhiệt độ ở 60 ± 50C trong vòng 24 giờ |
Kết quả: |
| Độ chống thấm nước: – Theo tiêu chuẩn IEC-60794-1-2-F5. – Chiều dài mẫu thử: 3 m. – Độ cao cột nước: 1m – Thời gian: 24 h ở nhiệt độ 25 ± 20C. |
Kết quả: |
| Nhiệt độ: – Theo tiêu chuẩn IEC-60794-1-2-F1 – Khoảng nhiệt: -20°C đến +65°C – Thời gian giữ nhiệt trong mỗi chu kỳ tại -20°C và +65°C là 8 giờ. – Thời gian của mỗi chu kỳ: 24 giờ – Số chu kỳ không nhỏ hơn 2. |
Kết quả: |
Viễn Thông Xanh chuyên phân phối các sản phẩm cáp quang single mode, cáp cống kim loại chôn trực tiếp,… chính hãng, giá thành cạnh tranh, đầy đủ giấy tờ CO,CQ theo yêu cầu của khách hàng. Xin vui lòng liên hệ trực tiếp với Viễn Thông Xanh để được tư vấn và hỗ trợ một cách nhanh chóng và tiện lợi nhất.
