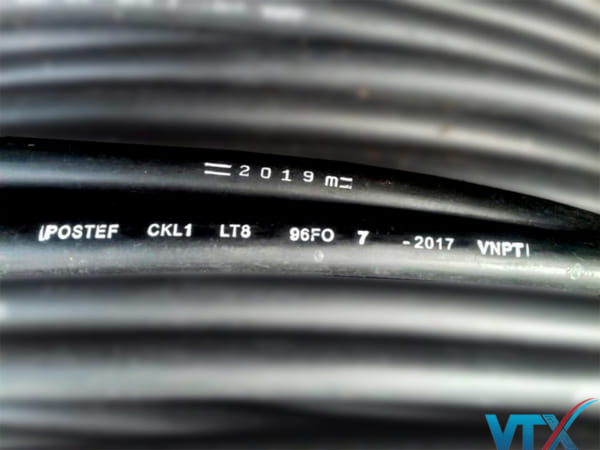

Cáp quang cống kim loại 96FO | Cáp quang luồn cống kim loại chôn trực tiếp

Loại sợi

Đơn mode, G.652D

125.0µm/ ±1µm

9.2 µm/ ±0.5µm

10.4 µm/ ±0.8µm

≤ 1%

245 ± 5µm

≤ 0.5µm

≤ 1260 nm

≤ 0.36 dB/km

≤ 0.35 dB/km

≤ 0.22 dB/km

≤ 0.21 dB/km

≤ 3.5 ps/nm´km

≤ 18 ps/nm´km

1300 nm ≤ l₀ ≤1324 nm

≤ 0.092 ps/nm²´km

≤ 0.2 ps/

Khả năng chịu kéo căng – Tension Performance Test
– Theo tiêu chuẩn IEC 60794-1-2-E1
– Tải lớn nhất: lực kéo lớn nhất trong quá trình lắp đặt x
1,5 trong 1 giờ;
– Tải liên tục: lực kéo trong suốt quá trình sử dụng x 1,5
trong 1 giờ. .

Kết quả:
– Mẫu cáp thử dãn dài không vượt quá
0,25% chiều dài ngay khi kết thúc thử tải
lớn nhất.
– Tăng suy hao không vượt quá 0,1 dB (tại
bước sóng 1310 nm và 1550 nm) trước
kết thúc thử tải liên tục.
– Sợi không gãy, vỏ không rạn nứt, không
hở băng thép

Khả năng chịu xoắn -Torsion Test
– Theo tiêu chuẩn IEC 60794-1-2-E7
– Chiều dài thử: ≤ 4m
– Số chu kỳ: 10 chu kỳ
– Góc xoắn: ± 180°
– Lực dọc trục: 100 N

Kết quả:
– Tăng suy hao không vượt quá 0,1 dB (tại
bước sóng 1310 nm và 1550nm).
– Sợi không gãy, vỏ không rạn nứt,
không hở băng thép

Kết quả:
– Tăng suy hao không vượt quá 0,1 dB
(tại bước sóng 1310 nm và 1550 nm).
– Sợi không gãy, vỏ không rạn nứt,
không hở băng thép.
– Vết chịu nén được xem như không gây
nguy hiểm cho các thành phần của cáp

Kết quả:
– Tăng suy hao không vượt quá 0,1 dB (tại
bước sóng 1310 nm và 1550nm).
– Sợi không gãy, vỏ không rạn nứt, không
hở băng thép.

Khả năng chịu va chạm – Impact Test
– Theo tiêu chuẩn IEC 60794-1-2-E4:
– Độ cao của búa: 100 cm
– Khối lượng búa: 1 kg
– Đầu búa có đường kính: 25 mm
– Thử va chạm với số điểm thử: 10 điểm (cách nhau 10cm)

Kết quả:
– Tăng suy hao không vượt quá 0,1 dB (tại
bước sóng 1310 nm và 1550 nm).
– Sợi không gãy, vỏ không rạn nứt, không
hở băng thép.
– Vết của va chạm được xem như bình
thường

Nhiệt độ:
– Theo tiêu chuẩn IEC-60794-1-2-F1
– Khoảng nhiệt: -20°C ~ +65°C
– Thời gian giữ nhiệt trong mỗi chu kỳ tại -20°C và +65°C là 8 giờ.
– Thời gian của mỗi chu kỳ: 24 giờ
– Số chu kỳ không nhỏ hơn 2.

Kết quả:
– Độ ổn định suy hao là 0,05
dB/km tại bước sóng 1310
nm và 1550 nm.

Kết quả:
– Chất điền đầy và hợp chất
chống ngập nước lõi cáp
không bị rớt xuống

Kết quả:
– Mẫu cáp thử không bị ngấm
nước

Kết quả:
– Vỏ cáp không bị đánh thủng
