Cấu tạo hộp phối quang ODF chi tiết và lưu ý khi lựa chọn

Cấu tạo hộp phối quang là yếu tố quan trọng giúp người dùng hiểu rõ chức năng và hiệu quả sử dụng của thiết bị trong hệ thống mạng viễn thông. Hộp phối quang ODF không chỉ bảo vệ các mối hàn quang mà còn đảm bảo khả năng truyền tín hiệu ổn định, an toàn. Bài viết sau sẽ giúp bạn nắm rõ cấu tạo chi tiết và những lưu ý cần thiết khi lựa chọn ODF.

Tìm hiểu về cấu tạo hộp phối quang

Hộp phối quang ODF (Optical Distribution Frame) là thiết bị không thể thiếu trong các hệ thống mạng cáp quang hiện nay. Thiết bị này giúp quản lý, bảo vệ và phân phối các kết nối sợi quang một cách khoa học, đảm bảo độ ổn định của đường truyền.

Hộp phối quang là gì?

Hộp phối quang ODF 24fo (có tên đầy đủ là: Optical Distribution Frame) được sử dụng để bảo vệ và tập trung các mối hàn cáp quang, rồi phân phối tới các thiết bị sử dụng như bộ chuyện đổi quang điện (Converter quang) hay modem quang,…

Cấu tạo hộp phối quang

Cấu tạo hộp phối quang đầy đủ phụ kiện thông thường có 2 thành phần chính:

Vỏ hộp

Tùy vào dung lương và nhu cầu sử dụng vỏ hộp của các loại ODF sẽ có hình dáng và cấu tạo khác nhau. Ví dụ:

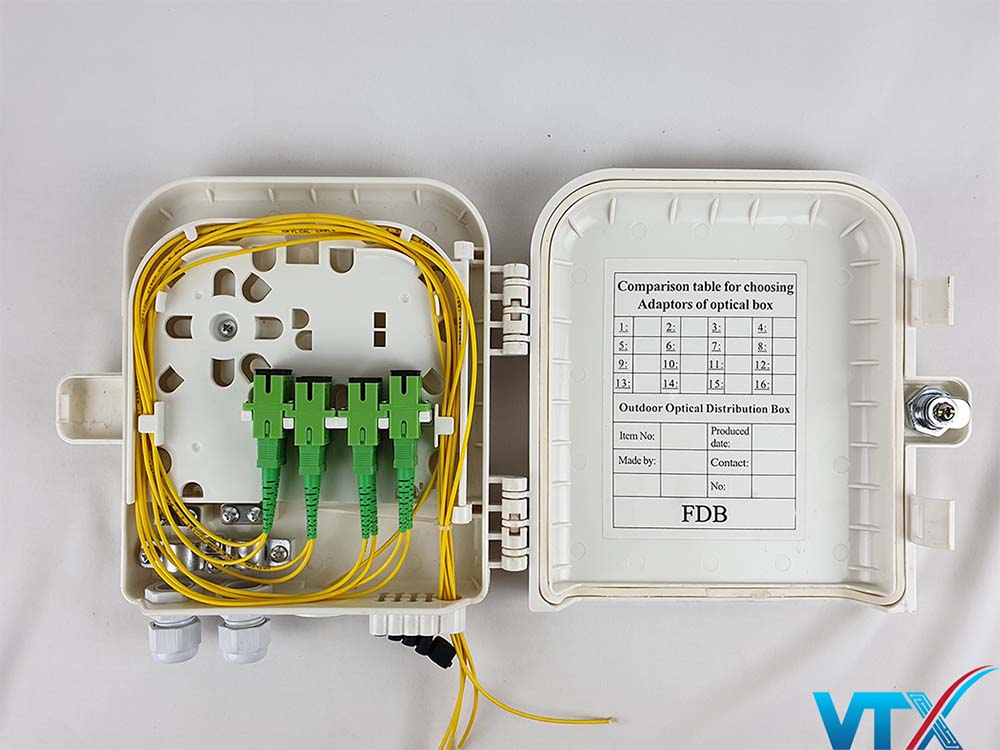

Các loại hộp phối quang hộp phối quang trong nhà lắp rack thường có dung lượng nhỏ như 2FO, 4FO, 8FO và được làm bằng nhựa, thiết kế nhỏ gọn, khối lượng nhỏ, rất thuận tiện cho việc thi công.

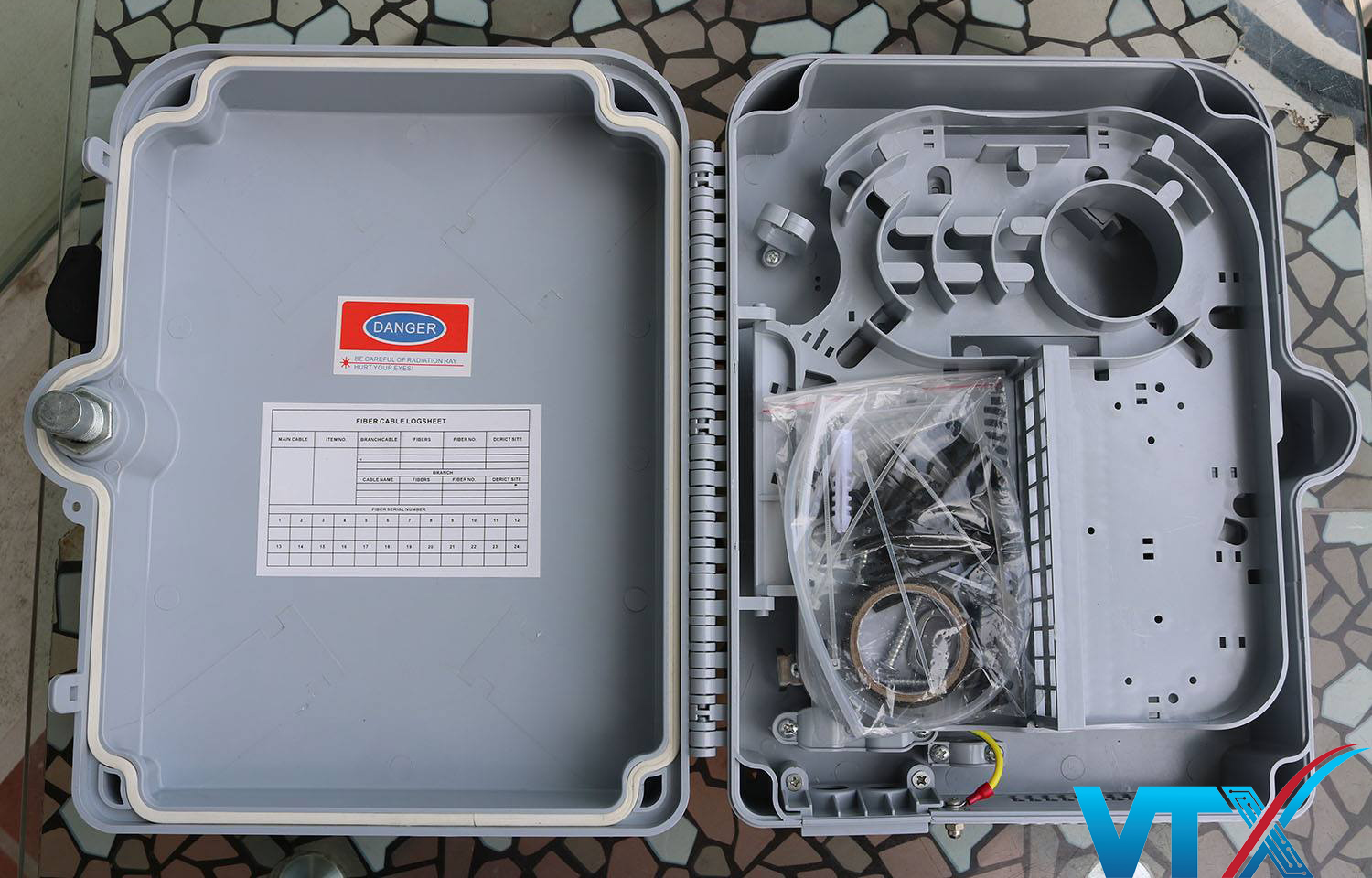

Đối với các loại ODF ngoài trời được làm bằng nhựa hoặc kim loại nhưng có cấu tạo vô cùng chắc chắn, tuổi thọ sử dụng thường rất cao. Bên trong hộp và các lỗ cáp ra, vào có các gioăng cao su để giảm thiểu tối đa những tác động bên ngoài như: hơi nước, bụi, sự xâm nhập của các loài gặm nhấm,… các loại này thường có dung lượng lớn (48FO đến hơn 100-200 FO).

Các sản phẩm ODF lắp rack thường có dung lượng 24 hoặc 48 FO, có cấu tạo bằng kim loại, đặc trưng có 2 tai gắn rack và sử dụng đóng mở dạng kéo.

Phụ kiện đi kèm:

Mặc dù có khác nhau về mặt hình thức và cấu tạo của vỏ hộp nhưng nhìn chung, tất cả các loại hộp ODF quang quang hiện nay đều có đầy đủ các phụ kiện đi kèm như:

• Khay hàn quang
• Ốc, vít để gắn thiết bị
• Dây hàn quang
• Đầu nối quang Adapter

Không gian trong của ODF được chia làm 2 phần chính: Khay hàn và không gian đi dây.

Không gian của khay hàn:

Khay hàn thường được đặt tại vị trí dễ nhìn để giúp người dùng có thể thuận tiện nhất cho việc hàn cáp quang vào ODF. Do vậy, trong các sản phẩm ODF hiện này hầu hết đều để khay hàn nằm bên trên không gian đi dây hoặc đi dây xung quanh vị trí khay (đối với các sản phẩm hộp phối quang bắt rack)

Đối với các sản phẩm 24FO hoặc 48FO khay hàn quang được gắn với vỏ hộp thông qua bản lề xoay. Điều này giúp cho khay hàn có thể di chuyển một cách rất linh động và tiện lợi. Một số sản phẩm khay hàn hoàn toàn có thể tháo rời. Tuy nhiên , đối với các ODF chuyên dụng sử dụng trong tủ rack, khay hàn thường được bắt vít trực tiếp với vỏ hộp.

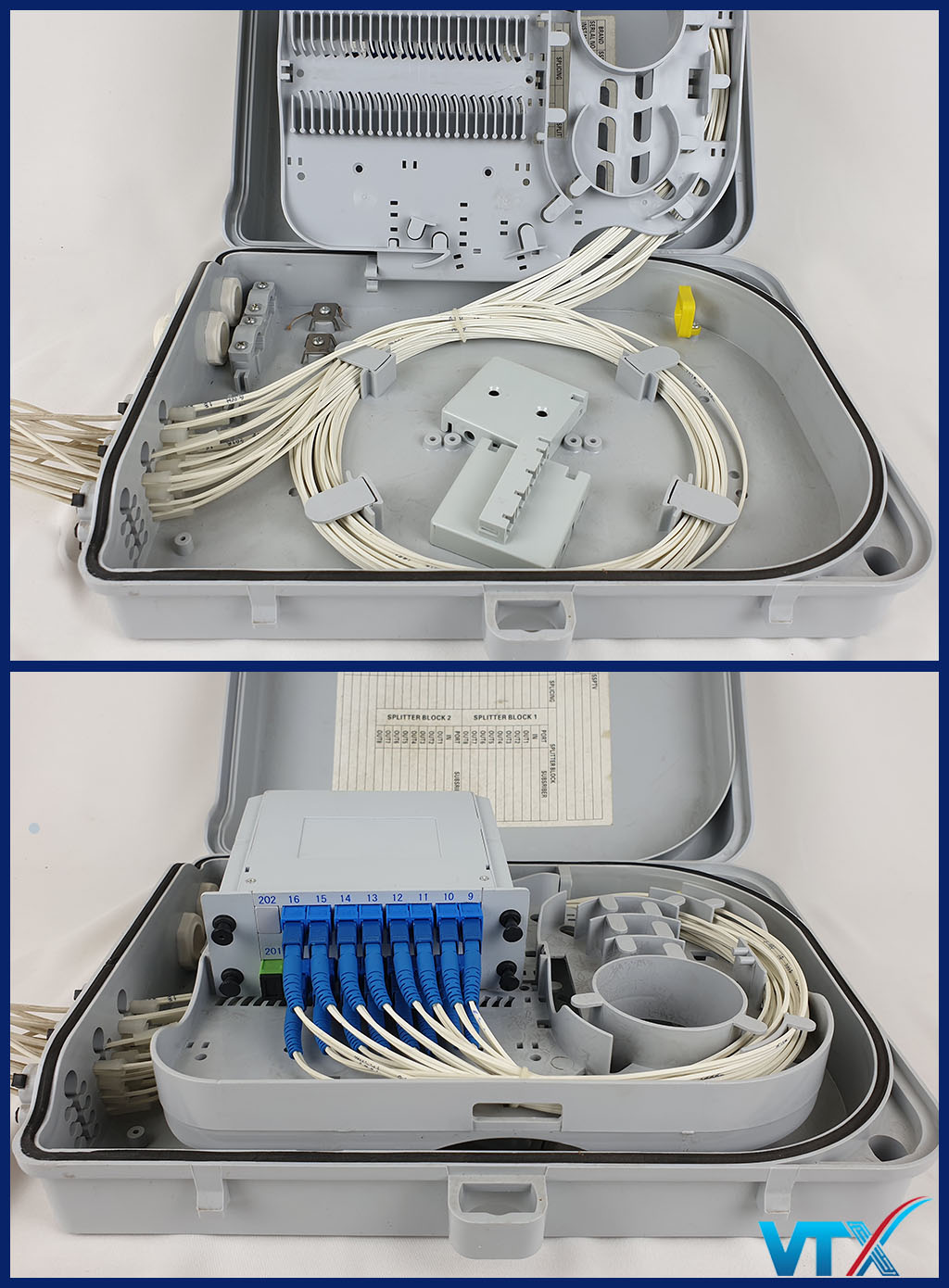

Với các sản phẩm có dung lượng tương đối lớn (lớn hơn hoặc bằng 48 FO) các khay hàn được thiết kế có thể chồng lên nhau. Điều này giúp tiết kiệm tối đa diện tích sử dụng trong không gian của Các loại hộp phối quang.

Không gian đi dây:

Việc bố trí đường dây dẫn luôn là một vấn đề quan trọng và cần đặc biệt quan tâm. Mặc dù không ảnh hưởng quá nhiều tới chất lượng đường truyền, nhưng việc đi dây hợp lý sẽ giúp cho người sử dụng vừa dễ dàng trong việc thao tác, tiết kiệm thời gian thi công mà còn giống như một công cụ đắc lực cho việc sửa chữa bảo trì bảo dưỡng sau  này.

Hãy thử tưởng tượng, hộp phối quang ODF như một nhà phân phối mini cung cấp các sợi quang đầu ra cho các thiết bị. Nếu việc bố trí không gian đi dây bất hợp lý sẽ khiến cho các sợi dây hàn quang bên trong bị rối, mà nguy hiểm hơn là bị bẻ cong, gãy gập hay bị kéo quá mạnh làm đứt mối hàn. Điều này sẽ ảnh hưởng trực tiếp tới chất lượng đường truyền của toàn bộ hệ thống.

Với các sản phẩm ODF thông thường, không gian đi dây thường nằm phía dưới khay hàn quang. Tuy nhiên như đã nói ở trên, với các sản phẩm ODF lắp rack, các sợi quang thường được bố trí đi xung quanh khay hàn để có thể tận dụng tối đa hóa không gian bên trong ODF cũng như không bị xảy ra hiện tượng gãy, gập dây.

Một số lưu ý khi lựa chọn ODF

Để đảm bảo hệ thống hoạt động hiệu quả và ổn định, người dùng cần cân nhắc kỹ khi lựa chọn loại sản phẩm có cấu tạo hộp phối quang phù hợp. Dưới đây là những yếu tố quan trọng cần xem xét.

Lựa chọn đúng loại cấu tạo hộp phối quang

Việc lựa chọn đúng loại ODF có cấu tạo quản lý hộp phối quang phù hợp là vô cùng quan trọng do mội loại ODF đều có cấu tạo khác nhau dựa trên nhu cầu sử dụng. Quý vị không thể sử dụng ODF ngoài trời lắp vào tủ rack hay sử dụng các loại ODF trong nhà ra ngoài trời. Mỗi dạng cấu tạo sẽ thích nghi với một loại môi trường hoạt động nhất định nhờ đó có thể tối đa hóa khả năng bảo vệ các mối hàn bên trong trước các nhân tố bên ngoài.

Xác định dung lượng sử dụng

Mặc dù không ảnh hưởng nhiều tới chất lượng kết nối nhưng việc xác định đúng dung lượng sử dụng giúp người dùng có thể tiết kiệm tối đa chi phí cũng như công sức thi công.

Đầu kết nối Adapter

Hiện này trên thị trường các kết nối của adapter trong ODF chủ yếu gồm 4 loại SC, ST, FC và LC, điều này sẽ phụ thuộc chủ yếu vào việc kết nối của các thiết bị người dùng đang sử dụng là gì để lựa chọn.

Lựa chọn thương hiệu và nhà cung cấp

Thị trường hiện nay có nhiều loại ODF không rõ nguồn gốc, dễ gây hư hỏng hệ thống mạng. Do đó, việc chọn nhà cung cấp uy tín là rất quan trọng. Viễn Thông Xanh Việt Nam là đơn vị phân phối các sản phẩm ODF chính hãng MAXTEL, đầy đủ chứng nhận CO, CQ, đảm bảo chất lượng và xuất xứ rõ ràng.

Với kinh nghiệm nhiều năm trong lĩnh vực viễn thông, Viễn Thông Xanh cam kết cung cấp sản phẩm chất lượng cao, cấu tạo hộp phối quang chuẩn nhất, bảo hành lâu dài, giá cạnh tranh cùng đội ngũ kỹ thuật viên chuyên nghiệp luôn sẵn sàng tư vấn, hỗ trợ khách hàng trong mọi dự án.
