Patch Panel là một thành phần không thể thiếu trong hệ thống mạng và truyền thông hiện đại. Với vai trò quản lý và kết nối cáp mạng, Patch Panel đóng một vai trò vô cùng quan trọng trong việc duy trì tính hiệu suất và sự ổn định của mạng máy tính. Bài viết này sẽ tìm hiểu sâu hơn về cấu tạo cơ bản của Patch Panel cùng với những loại Patch Panel phổ biến mà bạn có thể gặp trên thị trường. Bằng cách hiểu rõ về các thành phần và ứng dụng của Patch Panel, bạn sẽ có cái nhìn tổng quan và sự hiểu biết chi tiết về công cụ quan trọng này trong việc xây dựng và quản lý mạng máy tính của mình.
Khái quát về patch panel
Patch Panel là một phần quan trọng trong hệ thống mạng máy tính và truyền thông. Chức năng cơ bản của Patch Panel là tạo ra một điểm trung tâm để quản lý và kết nối cáp mạng hoặc cáp quang giữa các thiết bị mạng. Nó giúp tạo sự gọn gàng và dễ quản lý cho cấu trúc mạng, đồng thời cung cấp khả năng mở rộng linh hoạt khi cần thiết. Với sự hiện diện của Patch Panel, việc thay đổi hoặc kết nối lại các thiết bị trong mạng trở nên đơn giản và hiệu quả hơn, giúp giảm thiểu sự rối ren và lỗi kết nối. Patch Panel có nhiều loại phù hợp với các loại mạng khác nhau như Ethernet, quang học, điện thoại, và video, đáp ứng nhu cầu đa dạng của các hệ thống mạng hiện đại.

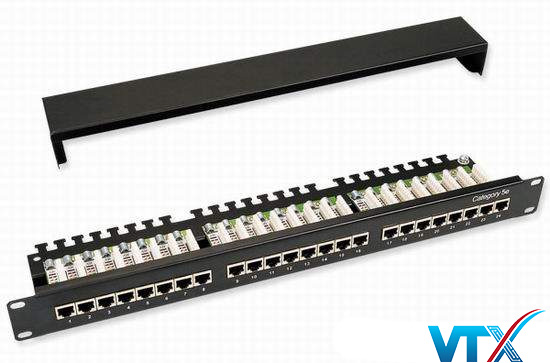

Cấu tạo của Patch Panel
Khung (Chassis): Đây là khung kim loại hoặc nhựa cứng chịu lực, thường được gắn vào rack hoặc tủ mạng. Khung Patch Panel đóng vai trò bảo vệ và tạo cấu trúc cho các thành phần bên trong.
Cổng (Port): Cổng là các khe hoặc lỗ trên bề mặt của cấu tạo Patch Panel, được sử dụng để cắm cáp mạng hoặc cáp quang. Số lượng cổng có thể khác nhau tùy thuộc vào loại và mục đích sử dụng của Patch Panel.
Đầu nối (Connector): Các đầu nối nằm phía sau các cổng và thường được sử dụng để kết nối cáp từ bên ngoài với Patch Panel. Loại đầu nối có thể là keystone jack, punch-down, hoặc các đầu nối cụ thể phù hợp với loại cáp mạng hoặc cáp quang được sử dụng.
Nhãn dán (Labeling): Mỗi cổng hoặc hàng cổng trên Patch Panel thường được đánh số hoặc gắn nhãn để dễ dàng xác định và quản lý các kết nối. Nhãn dán giúp tăng tính rõ ràng và sắp xếp thông tin trên Patch Panel.
Trình quản lý cáp (Cable Management): Một số Patch Panel đi kèm với các khả năng quản lý cáp, bao gồm các thanh dẫn dắt cáp và giữ cáp để duy trì trật tự và tránh rối cáp trong tủ mạng hoặc rack.
Bộ điều hướng (Patch Panel Termination Block): Đây là phần bên trong Patch Panel, nơi cáp mạng hoặc cáp quang được kết nối và chuyển đổi giữa các cổng khác nhau. Bộ điều hướng đảm bảo rằng tín hiệu được định tuyến đúng cách.
Grounding (Kết nối đất): Để đảm bảo an toàn và hiệu suất tối ưu của mạng, Patch Panel thường được kết nối với hệ thống đất để loại bỏ nhiễu và đảm bảo kết nối đúng.
Cấu tạo này tạo nên một nền tảng cho việc quản lý và sắp xếp kết nối mạng trong một môi trường công nghiệp hoặc văn phòng. Patch Panel đóng vai trò quan trọng trong việc tạo và duy trì mạng một cách hiệu quả và sắp xếp.
Vai trò quan trọng của Patch Panel trong mạng máy tính
Patch Panel đóng một vai trò vô cùng quan trọng trong mạng máy tính với các nhiệm vụ chính sau. Đầu tiên, nó giúp quản lý và sắp xếp cáp mạng và cáp quang một cách cẩn thận và hợp lý. Những cáp này thường được đấu nối từ các thiết bị mạng, như máy tính, switch, router, hoặc thiết bị khác, và Patch Panel cung cấp một trung tâm kết nối dễ dàng. Nhờ có Patch Panel, việc kết nối lại, thay đổi hoặc gỡ bỏ cáp trở nên đơn giản hơn, giúp giảm thiểu sự rối ren và lỗi kết nối trong mạng.
Patch Panel cũng cung cấp tính cơ động cho mạng máy tính. Với khả năng dễ dàng kết nối lại các cáp, người quản trị mạng có thể thực hiện nhanh chóng các thay đổi cấu hình hoặc mở rộng mạng mà không cần phải thay đổi cấu trúc vật lý của cáp. Điều này giúp tiết kiệm thời gian và công sức trong việc quản lý và bảo trì mạng.
Hơn nữa, việc đánh số hoặc gắn nhãn trên Patch Panel giúp dễ dàng xác định và quản lý các kết nối. Nhãn dán cho phép người quản trị mạng biết chính xác cáp nào đang kết nối với cái thiết bị nào, giảm thiểu khả năng nhầm lẫn và tối ưu hóa quá trình xác định và khắc phục sự cố.
Các loại Patch Panel phổ biến trên thị trường
Trên thị trường, có nhiều loại Patch Panel phổ biến phục vụ cho các loại mạng và ứng dụng khác nhau.
Patch Panel Ethernet
Được sử dụng trong mạng LAN (Local Area Network) và Ethernet. Loại cổng thường là RJ45, và chúng thường được sử dụng để kết nối máy tính, switch, router và các thiết bị mạng khác.
Patch Panel quang học
Sử dụng trong mạng quang học để kết nối các cáp quang. Loại đầu nối thường là SC, LC, MTP/MPO. Các Patch Panel quang học thường được sử dụng để chuyển đổi tín hiệu quang học và kết nối các thiết bị quang học như transceiver và OLT (Optical Line Terminal).
Patch Panel cho mạng điện thoại
Được sử dụng trong mạng điện thoại và VoIP (Voice over IP). Loại cổng thường là RJ11 hoặc RJ12. Chúng giúp quản lý và kết nối dây điện thoại từ các điểm kết nối đến tổng đài hoặc các thiết bị VoIP.
Patch Panel cho mạng video
Sử dụng trong mạng truyền hình và video. Loại đầu nối có thể là BNC (Broadcast Network Connection), HDMI, VGA, hoặc các đầu nối khác tùy thuộc vào ứng dụng cụ thể. Chúng thường được sử dụng để kết nối các thiết bị như máy chiếu, camera an ninh và các thiết bị truyền hình.
Patch Panel cho mạng âm thanh
Được sử dụng trong mạng âm thanh và âm nhạc. Chúng giúp quản lý và kết nối cáp âm thanh từ các thiết bị như mixer, ampli, và loa đến các nguồn âm thanh.
Patch Panel cho mạng điều khiển
Được sử dụng trong các ứng dụng điều khiển và tự động hóa, như trong công nghiệp và hệ thống điều khiển. Chúng thường có cổng điều khiển RS-232 hoặc RS-485 để kết nối với các thiết bị điều khiển.
Các loại Patch Panel này đều có mục đích và đặc điểm riêng biệt, phù hợp với các ứng dụng mạng khác nhau. Việc lựa chọn loại Patch Panel phù hợp với nhu cầu cụ thể của mạng là rất quan trọng để đảm bảo tính hiệu suất và ổn định của hệ thống.
Kết luận
Patch Panel là một thành phần quan trọng trong mạng máy tính, giúp quản lý và kết nối cáp mạng một cách dễ dàng. Các loại Patch Panel phổ biến bao gồm Ethernet, quang học, điện thoại và video, phục vụ cho các loại mạng và ứng dụng khác nhau. Chọn loại Patch Panel phù hợp là quyết định quan trọng để đảm bảo tính hiệu suất và ổn định của hệ thống mạng. Patch Panel không chỉ đơn giản là một thành phần vật lý, mà còn là công cụ quản lý kết nối quan trọng giúp duy trì mạng máy tính trong tình trạng hoạt động tốt và linh hoạt.
