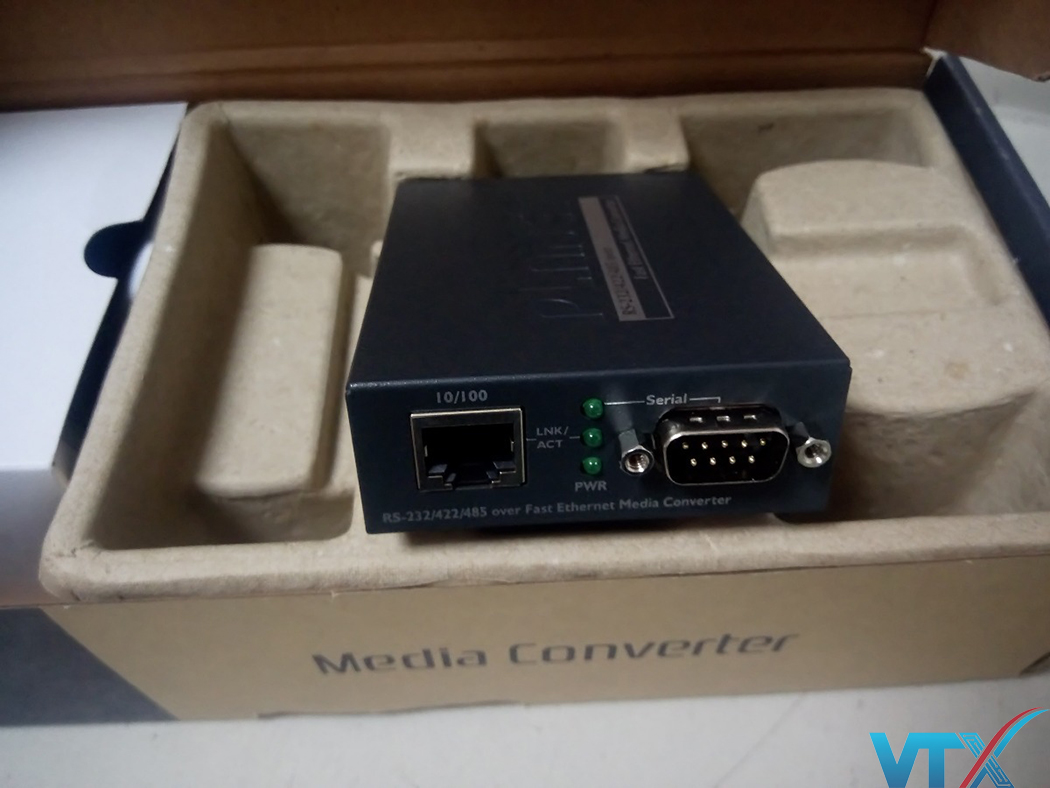

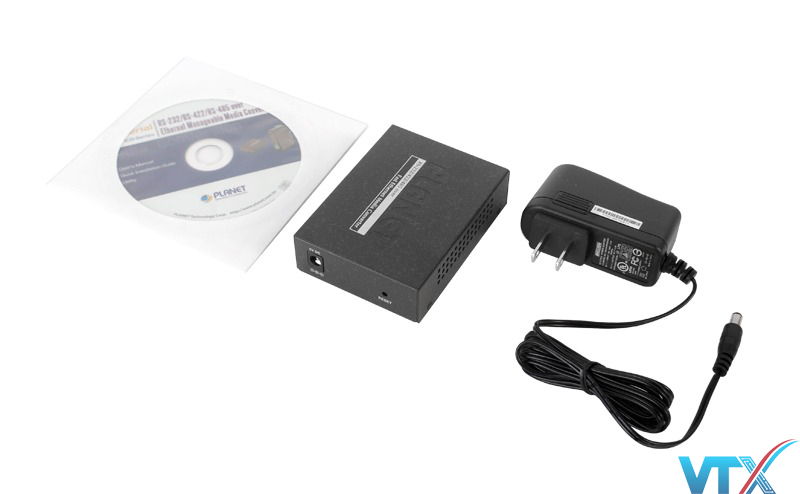

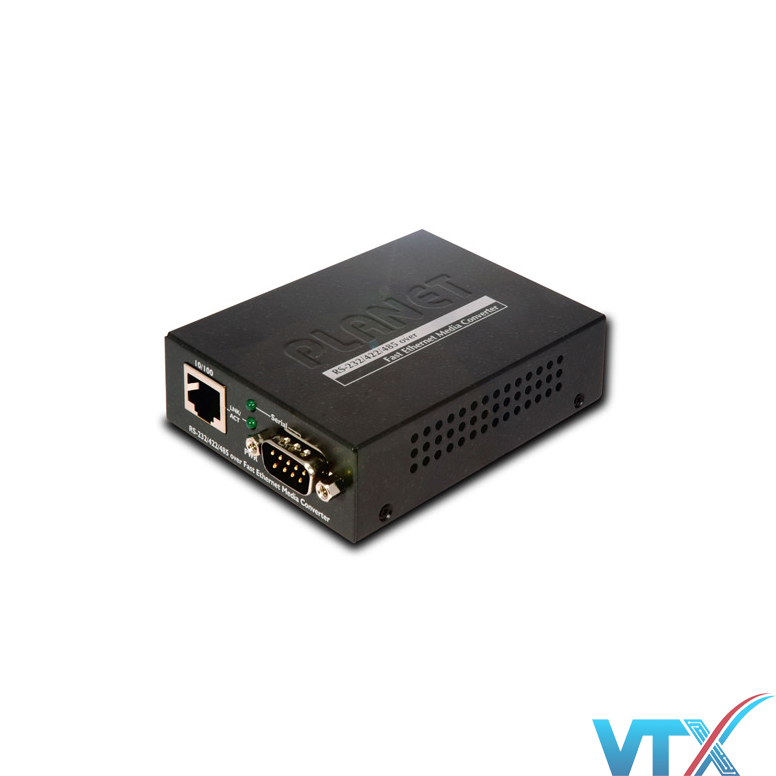

Media converter quang Planet ICS-100
Media converter quang Planet ICS-100 có chức năng chuyển đổi giao diện truyển thông nối tiếp RS-232/RS-422/RS-485 qua mạng Fast Ethernet. Với thiết kế nhỏ gọn, tiết kiệm chi phí, bộ chuyển đổi ICS-100 cho phép hai loại phân đoạn kết nối dễ dàng, hiệu quả.
Bên cạnh đó, ICS-100 có thể được sử dụng như một bộ phận độc lập hoặc là một mô-đun trình chiếu cho bộ chuyển đổi Media Converter của PLANET (MC-700/MC-1500/MC-1500R/MC-1500R48), không cần phải thay thế hệ thống phần mềm và thiết bị nối tiếp hiện có.
Quản lý từ xa
Thiết bị nối tiếp khi kết nối với ICS-100 sẽ thành loại dựa trên IP đồng thời có thể kết nối với mạng TCP/IP ngay lập tức. Mỗi trình chuyển đổi Web-Smart có thể quản lý giao diện Web. Web-Smart Media Converter mạnh mẽ hỗ trợ chế độ ứng dụng và chế độ hoạt động nối tiếp, báo động kết nối, địa chỉ IP… Rút ngắn thời gian phát hiện và định vị các sự cố mạng, mặt khác thiết bị còn yêu cầu kiểm tra trực quan hệ thống cáp và thiết bị. Nhiều tùy chọn kết nối cho môi trường mạng lớn cũng có sẵn.

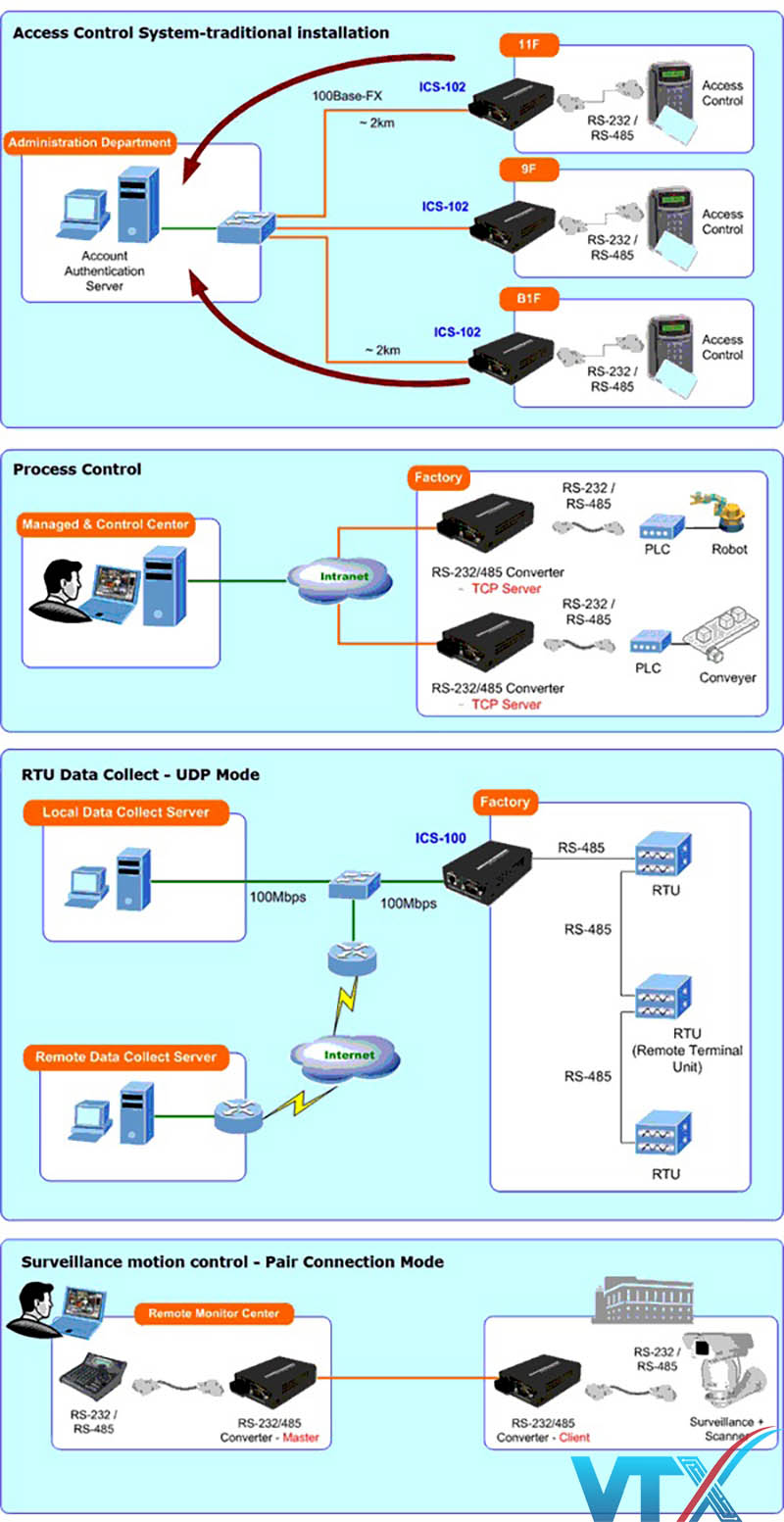

Thu thập dữ liệu RTU – Chế độ UDP
Kết nối với RTU (Thiết bị đầu cuối từ xa) để thu thập và giám sát dữ liệu của sóng, tín hiệu và việc sử dụng năng lượng. Sử dụng thiết bị ICS-100 để thiết lập chế độ UDP và gửi dữ liệu qua Fast Ethernet đến máy chủ cục bộ hoặc qua Internet đến máy chủ từ xa.
Hệ thống kiểm soát truy cập – Cài đặt truyền thống
Mifare, RFID và bảng điều khiển truy cập đang được sử dụng chủ yếu ở doanh nghiệp/chính phủ để ủy quyền nhận dạng lối vào. Với cách triển khai truyền thống, máy kiểm soát truy cập sử dụng giao diện nối tiếp RS-232 hoặc RS-485 và cáp kết nối với máy chủ đăng nhập. Với kết nối với serial serial ICS-100 qua Fast Ethernet Converter, máy điều khiển truy cập có thể mở rộng khoảng cách xa hơn thông qua Ethernet. Hoặc ICS-100 có thể được liên kết với bộ định tuyến XDSL để có được khả năng truy cập internet; kiểm soát truy cập có thể được thiết lập và giám sát qua Internet.
Điều khiển chuyển động giám sát – Chế độ
Thiết bị ICS-100 mở rộng khoảng cách giao diện RS-232/RS-422/RS-485 từ giám sát và máy quét đến bàn phím/cần điều khiển được cài đặt trong trung tâm giám sát từ xa bằng cách sử dụng kết nối cặp cùng với dây vá sợi quang
Kiểm soát quá trình
Để giám sát, định dạng cấu hình và quản lý băng tải Robot bao gồm các máy sản xuất khác, cần phải có PLC (Điều khiển logic lập trình). PLC được sử dụng để điều khiển quá trình sản xuất ở trên. Có thể đặt ICS-100 ở chế độ máy chủ TCP và kết nối PLC. Quản trị viên có thể định cấu hình và đặt cài đặt lệnh thông qua mạng nội bộ Fast Ethernet để điều khiển PLC, quản trị viên và máy trạm. Không cần các quản trị viên luôn ở bên cạnh máy I/O.
Thông số kỹ thuật của bộ chuyển đổi CIS-100 Planet
| Serial Port | |
|---|---|
| Interface | RS-232 / RS-422 / RS-485 |
| Connector | 3-in-1 DB9 |
| Baud Rate (Data Rate) | 300bps to 921600Kbps |
| Character Bits | 5,6,7,8 |
| Stop Bit | 1, 1.5/2 |
| Flow Control | H/W, None |
| Parity Type | Odd, Even, None, Space, Mark |
| Signals | RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx- RS-485(2-wire): Data+, Data- RS-485(4-wire): Tx+, Tx-, Rx+, Rx- |
| Fast Ethernet Port | |
| Standard | 10/100Base-TX |
| Connector | RJ-45 |
| Distance | 100m |
| Cable | Twisted-pair |
| Protection | Built-in 1.5KV magnetic isolation |
| Hardware | |
| LED Indicators | System: Power TP Port: Link / Active Serial Port: Serial port mode, RS-232, RS-422 or RS-485 |
| Management | Web Management PLANET Smart Discovery Utility |
| Virtual COM Utility Platform Supports | Windows Base Only: Windows XP Windows Server 2003 Windows 7 Windows Server 2008 Windows 8 (Must install latest version of WinPcap) Windows Server 2012 (Must install latest version of WinPcap) Windows 10 |
| Operation Mode | TCP Server TCP Client UDP Client Virtual COM Telnet Sever Pair Connection-Local(Master) Pair Connection-Pemote(Slave) |
| Dimensions (W x D x H) | 97 x 70 x 26 mm |
| Weight | 200g |
| Power Supply | External Power Adaptor 5V DC / 2A max. |
| Power Consumption | 5.5 watts (max) |
| Mechanical | Metal |
| Environment | Operating Temperature: 0~50 degrees C Storage Temperature: -10~70 degrees C Operating Humidity: 10%~90% RH Storage Humidity: 5%~90% RH |
| Emissions | FCC Class A, CE Certification Class A |
| Standards | • IEEE 802.3 10Base-T, • IEEE 802.3u 100Base-TX • EIA / TIA RS-232 / 422 / 485 |
| Regulatory Approval | RoHS |
| Compatible Media Converter Chassis | MC-700 / MC-1500/ MC-1500R |

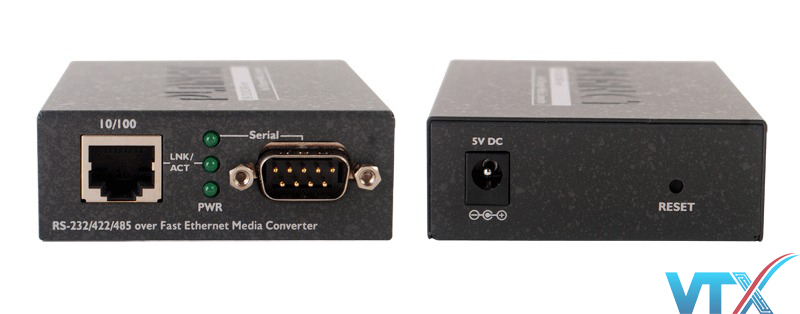

| Note | Reset Button on the rear panel for reset to factory default |
