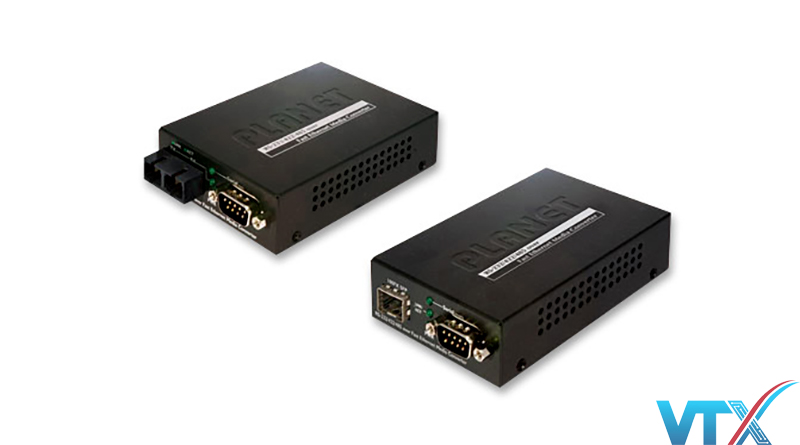

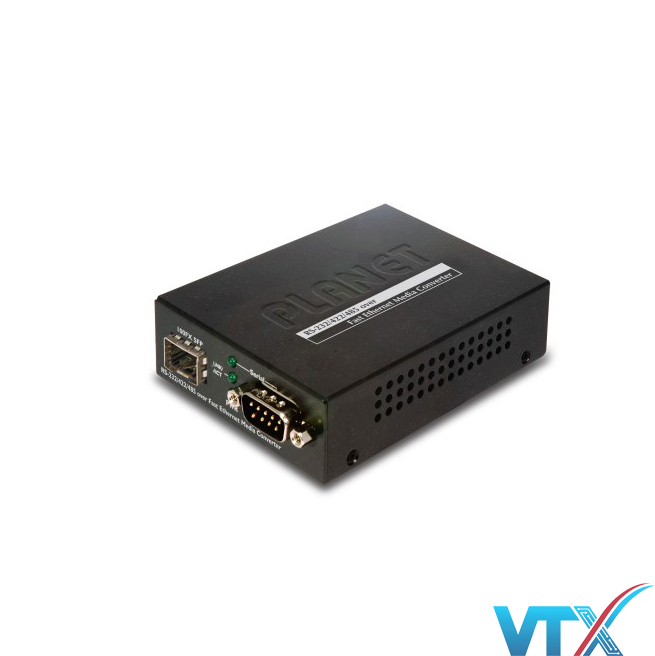

Media converter quang Planet ICS-105A Fast Ethernet (SFP)
Media converter quang Planet ICS-105A có chức năng chuyển đổi giao diện truyển thông nối tiếp RS-232/RS-422/RS-485 qua mạng Fast Ethernet. Tín hiệu Ethernet cho phép hai loại phân đoạn kết nối dễ dàng, hiệu quả và tiết kiệm chi phí. Có các đầu nối loại SC và LC, chế độ singlemode/multimode dành cho khách hàng có nhu cầu.
Ngoài ra, bộ chuyển đổi ICS-105A có thể được sử dụng như một bộ phận độc lập hoặc là một mô-đun trình chiếu cho bộ chuyển đổi Media Converter của PLANET (MC-700/MC và1500/MC), tiết kiệm thời gian cho người dùng và SI mà không cần phải thay thế hệ thống phần mềm và thiết bị nối tiếp hiện có.
Quản lý từ xa
Thiết bị nối tiếp khi kết nối với ICS-105A sẽ thành loại dựa trên IP đồng thời có thể kết nối với mạng TCP/IP ngay lập tức. Bộ chuyển đổi phương tiện thông minh Web ICS-105A cung cấp quản lý thông qua giao diện web. Hỗ trợ chế độ ứng dụng và chế độ hoạt động nối tiếp, địa chỉ IP, báo động kết nối… Nhanh chóng phát hiện và định vị các sự cố mạng. Ngoài ra, thiết bị còn yêu cầu kiểm tra trực quan hệ thống cáp và thiết bị. Nhiều tùy chọn kết nối cho môi trường mạng lớn.
Mở rộng khoảng cách
ICS-105A mở rộng khoảng cách triển khai thiết bị nối tiếp và máy chủ. Cáp quang được lựa chọn dựa trên cơ cở khoảng cách mà cáp cung cấp. Vì vây, thiết bị này đáp ứng tất cả các nhu cầu đa dạng trong khi cung cấp các giải pháp mạng đáng tin cậy và hiệu quả dựa trên khoảng cách và ngân sách cài đặt.

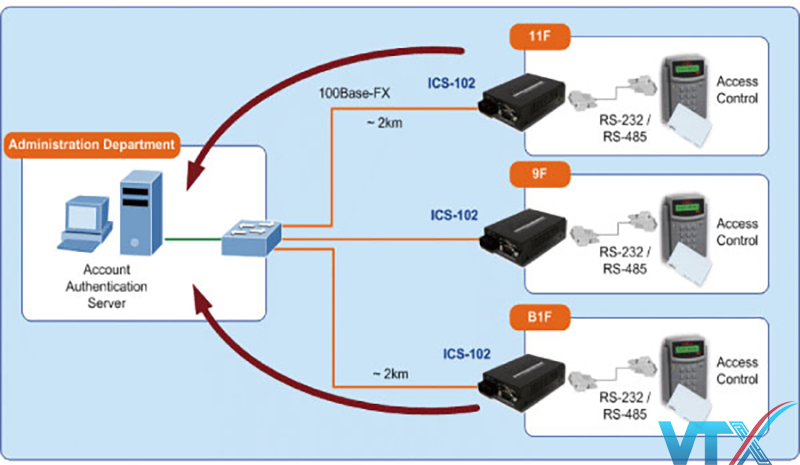

Hệ thống kiểm soát truy cập – Cài đặt truyền thống
Chính phủ và các doanh nghiệp hiện nay hầu hết đang sử dụng bảng điều khiển truy cập, Mifare hoặc RFID nhằm ủy quyền nhận dạng lối vào. Với cách triển khai truyền thống, máy kiểm soát truy cập sử dụng giao diện nối tiếp RS-232 hoặc RS-485 và cáp kết nối với máy chủ đăng nhập. Với kết nối thiết bị ICS-105A qua Fast Ethernet Converter, máy điều khiển truy cập có thể mở rộng khoảng cách xa hơn thông qua Ethernet, có thể lên đến 20km. Hoặc ICS-105A có thể được liên kết với bộ định tuyến XDSL để có được khả năng truy cập internet; kiểm soát truy cập có thể được thiết lập và giám sát qua Internet.

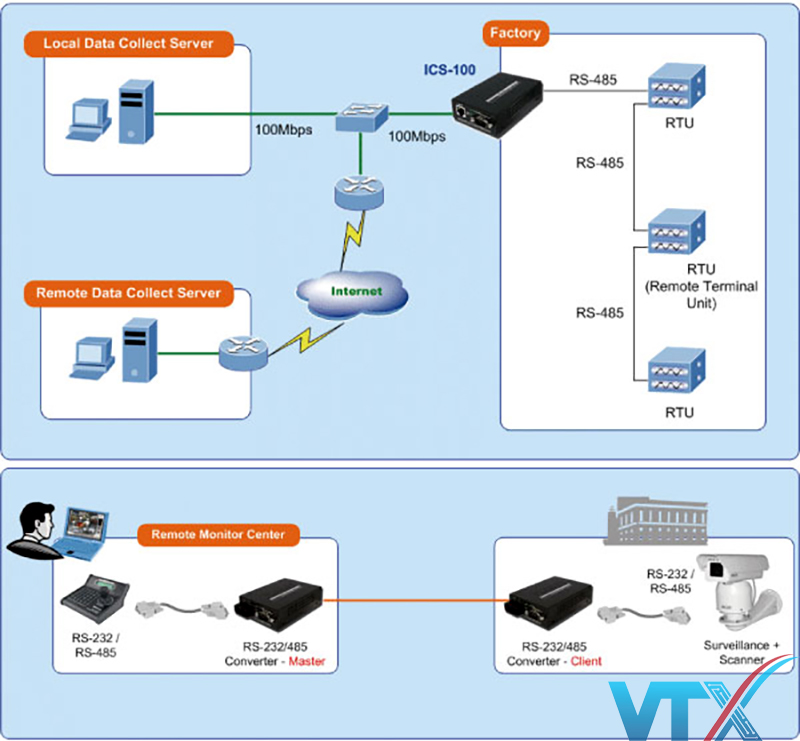

Thu thập dữ liệu RTU – Chế độ UDP
RTU (Remote Terminal Unit) có thể được áp dụng để thu thập và giám sát dữ liệu của sóng, tín hiệu và sử dụng năng lượng. Kết nối RTU với ICS-105A ở chế độ UDP, dữ liệu có thể được gửi qua Fast Ethernet đến máy chủ cục bộ hoặc qua Internet đến máy chủ từ xa.

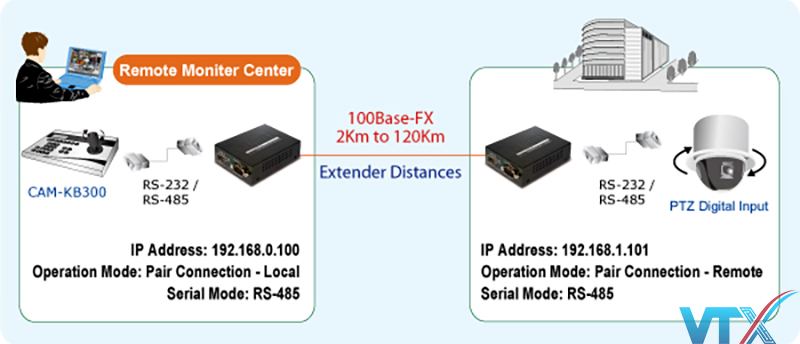

Điều khiển chuyển động giám sát – Chế độ
ICS-105A mở rộng giám sát giám sát trung tâm từ xa bằng bàn phím/phím điều khiển thông qua giao diện RS-232/RS-422/RS-485.

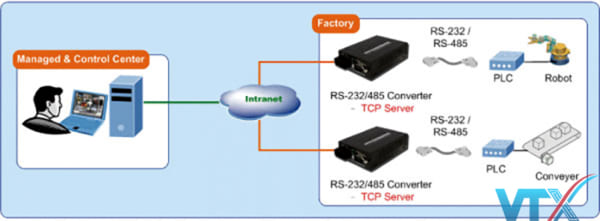

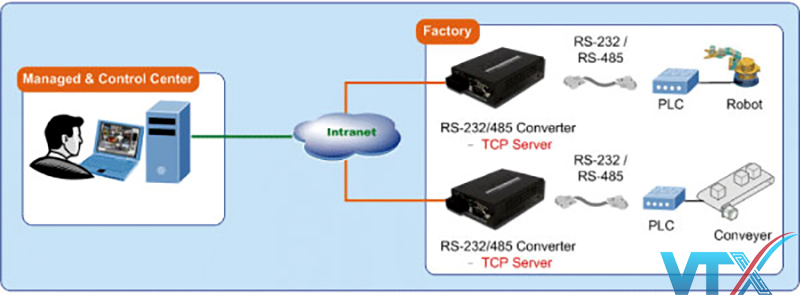

Điều khiển quy trình
PLC (Điều khiển logic lập trình) được yêu cầu để giám sát, định cấu hình và quản lý băng tải Robot bao gồm các máy khác trong quy trình sản xuất. Có thể đặt ICS-105A ở chế độ máy chủ TCP và kết nối với PLC. Do đó, quản trị viên có thể định cấu hình và đặt cài đặt lệnh từ xa qua mạng nội bộ Fast Ethernet để điều khiển PLC, quản trị viên và máy trạm. Không cần các quản trị viên luôn ở bên cạnh máy I/O.
Thông số kỹ thuật bộ chuyển đổi ICS-105A Planet
| Serial Port | |
|---|---|
| Interface | RS-232 / RS-422 / RS-485 |
| Connector | 3-in-1 DB9 |
| Baud rate (Data Rate) | 300bps to 921600bps |
| Character Bits | 5,6,7,8 |
| Stop Bit | 1, 1.5/2 |
| Parity Type | Odd, Even, None, Space, Mark |
| Flow Control | H/W, None |
| Signals | RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND RS-422: Tx+, Tx-, Rx+, Rx- RS-485(2-wire): Data+, Data- RS-485(4-wire): Tx+, Tx-, Rx+, Rx- |
| Fast Ethernet Port | |
| Standard | 100Base-FX |
| Connector | ST Interface : ICS-101 SC Interface : ICS-102 / ICS-102S15 LC Interface : ICS-105A |
| Mode | ICS-101: Multi-Mode ICS-102: Multi-Mode ICS-102S15: Single Mode ICS-105A : Vary on SFP Module |
| Distance | ICS-101: 2km ICS-102: 2km ICS-102S15: 15km ICS-105A : Vary on SFP Module |
| Optical Wavelength | ICS-101: 1300nm ICS-102: 1300nm ICS-102S15: 1310nm ICS-105A : Vary on SFP Module |
| Cable | ICS-102: 50/125μm or 62.5/125μm multi-mode fiber cable ICS-102S15: 9/125μm single-mode cable ICS-105A : Vary on SFP Module |
| Protection | Built-in 1.5KV magnetic isolation |
| Hardware | |
| LED Indicators | System: Power Fiber Port: Link / Active Serial Port: Serial port mode, RS-232, RS-422 or RS-485 |
| Management | Web Management PLANET Smart Discovery Utility |
| Virtual COM Utility Platform Supports | Windows Base Only: Windows XP Windows Server 2003 Windows 7 Windows Server 2008 Windows 8 (Must install latest version of WinPcap) Windows Server 2012 (Must install latest version of WinPcap) Windows 10 |
| Operation Mode | TCP Server TCP Client UDP Client Virtual COM Telnet Sever Pair Connection-Local(Master) Pair Connection-Pemote(Slave) |
| Dimensions (W x D x H) | 97 x 70 x 26 mm |
| Weight | 200g |
| Power Supply | External Power Adaptor 5V DC / 2A max. |
| Power Consumption | 5.5 watts (max) |
| Mechanical | Metal |
| Environment | Operating Temperature: 0~50 degrees C Storage Temperature: -10~70 degrees C Operating Humidity: 10%~90% RH Storage Humidity: 5%~90% RH |
| Emissions | FCC Class A, CE Certification |
| Standards | • IEEE 802.3 10Base-T, • IEEE 802.3u 100Base-FX • EIA / TIA RS-232 / 422 / 485 |
| Regulatory Approval | RoHS |
| Compatible Media Converter Chassis | MC-700 / 1500 / 1500R |
| Note | Reset Button on the rear panel for reset to factory default |
Viễn Thông Xanh chuyên phân phối các sản phẩm Converter quang, Thiết bị quang chính hãng, đầy đủ giấy tờ CO,CQ theo yêu cầu của khách hàng. Liên hệ ngay để được tư vấn và hỗ trợ.
Quý vị có thể tham khảo Catalog sản phẩm tại đây: Media Converter quang Planet ICS-105A
Bình –
Kích thước của sản phẩm này là bao nhiêu vậy ạ?
Đông VTX –
Dạ! sản phẩm này có kích thước là (W x D x H) : 97 x 70 x 26 mm A nhé!
