Sợi quang single mode: Bạn biết bao nhiêu về nó?

Sợi cáp quang bao gồm 2 loại và cáp singlemode (Đơn sợi) và cáp multimode (Đa sợi). Cả hại loại cáp này đều sử dụng một hoặc nhiều loại sợi thuỷ tinh để truyền dẫn dữ liệu. Trong đó, sợi cáp quang Singlemode đã được chứng minh là nhiều khả năng truyền dẫn tốt hơn, với nhiều lợi thế hơn về băng thông và khả năng truyền dữ liệu cực xa. Vậy bạn đã biết bao nhiêu về loại cáp singlemode này?

Cáp quang singlemode là gì?

Trong công nghệ cáp sợi quang, cáp quang singlemode (SM) hay còn gọi là cáp đơn sợi, là loại cáp sợi quang được thiết kế cho một tia dữ liệu duy nhất truyền đi trong một thời điểm. Cáp singlemode có đường kính lõi hẹp từ 8 đến 10µm (micromet), có thể lan truyền ở bước sóng 1310nm và 1550nm. Kích thước cáp sợi đơn nhỏ khi đẩy ánh sáng đi có thể loại bỏ được mọi biến dạng có thể xảy ra do hiện tượng xung ánh sáng chồng chéo. Do đó, cáp quang sợi đơn (SM) cung cấp mức suy giảm tín hiệu tín hiệu ít nhất và tốc độ truyền độ truyền tín hiệu cao nhất hơn bất kì loại cáp quang nào khác. Vì nhưng lý do này, cáp quang singlemode là lựa chọn tốt nhất để truyền dự liệu ở khoảng cách xa.

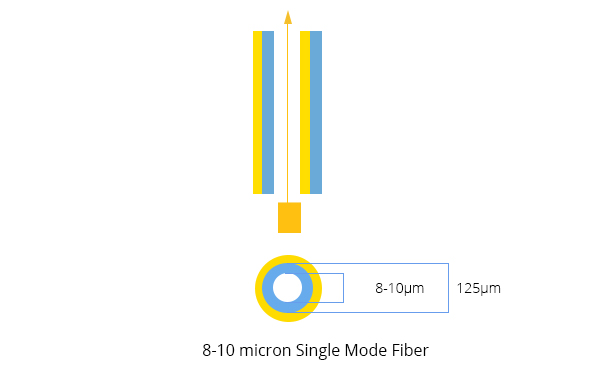

Đường kính sợi cáp quang SingleMode
Đường kính sợi cáp quang SingleMode

2 Loại sợi cáp quang Singlemode phổ biến: OS1 và OS2

Như chúng ta đã biết, cáp quang multimode có có tới 5 loại chế độ OM1, OM2, OM3, OM4 và OM5. Nhưng khí nói đến loại cáp quang singlemode, loại cáp được phân loại thành OS1 và OS2.S1 và OS2 là các loại cáp quang đơn chế độ tiêu chuẩn tương ứng được sử dụng với bước sóng 1310nm và 1550nm với mức suy giảm tối đa là 1 dB / km và 0,4 dB / km. Bảng sau đây giải thích sự khác biệt giữa cáp quang SM OS1 và OS2.

Tên             OS1            OS2
Tiêu chuẩn ITU-T G.652A / B / C / D ITU-T G.652C / D
Cách xây dựng cáp Bộ đệm chặt Ống lỏng
Ứng dụng Trong nhà Ngoài trời
Suy hao tối đa 1,0dB / km 0,4dB / km
Khoảng cách 10 km 200 km
Giá thành Thấp Cao



Như vậy, sợi quang OS1 là sợi cáp có bộ đếm chặt được thiết kế để sử dụng trong các ứng dụng trong nhà ( như khuôn viên văn phòng hoặc trung tâm dữ liệu) với khoảng cách tối đa là 10km. Sợi cáp quang SM OS2 là sợi cáp ổng lỏng được thế kế để sử dụng ngoài trời ( như đường phố, dưới ngầm, biển) trong đó khoảng cách tối đa lên tới 200km. Cả cáp quang OS1 và OS2 đều cho phép khoảng cách gigabit đến 10G Ethernet. Bên cạnh đó, sợi OSS2 có thể hỗ trợ Ethernet 40G và 100G.

Sự khác nhau của cáp Single Mode và cáp Multimode

Đường kính lõi

Đường kính lõi sợi cáp quang singlemode nhỏ hơn nhiều so với sợi cáp đa mode. Một cáp chế độ đơn điển hình là đường kính lõi từ 8 đến 10μm, trong khi sợi multimode có đường kính là là 50 hoặc 62,5μm. Đường kính ốp của cả hai là 125 m.

Cấu trúc lõi cáp quang SM và MM

Nguồn sáng

Ánh sáng Laser và LED thường được sử dụng làm nguồn sáng. Nguồn sáng LED tạo ra nhiều ánh sáng tán sắc hơn (nhiều chế độ ánh sáng), những nguồn sáng này thường được sử dụng trong các bộ nhảy sợi đa mode (OM1 và OM2). Đồng thời, các nguồn ánh sáng laser (tạo ra ánh sáng gần với một chế độ) thường được sử dụng cho các cáp Singlemode

Phương thức truyền dữ liệu trong cáp quang

Tia Laser được sử dụng để điều khiển sợi quang chế độ đơn tạo ra một bước sóng ánh sáng. Do đó, sự phân tán phương thức của nó nhỏ hơn nhiều so với sợi cáp quang Multimode.

Cách truyền tín hiệu ở cáp quang SM và MM

Băng Thông

Do cáp quang singlemode có độ phân tán phương thức ít hơn sợi Multimode, nên sợi SM có băng thông cao hơn sợi Multimode.

Suy Giảm tín Hiệu

Độ suy giảm của sợi Multilmode cao hơn sợi Singlemode. Lõi sợi của cáp chế độ đơn rất hẹp, do đó ánh sáng truyền qua các cáp quang này không bị phản xạ quá nhiều lần, điều này giữ cho mức suy giảm ở mức tối thiểu.

9/125 Single Mode Fiber Simplex Multi mode 50/125 OM3
Suy hao ở 1310nm 0,36 dB / km Suy hao ở bước sóng 850nm 3.0 dB / km
Suy hao ở 1550nm 0,22 dB / km Suy giảm ở bước sóng 1300 nm 1.0 dB / km

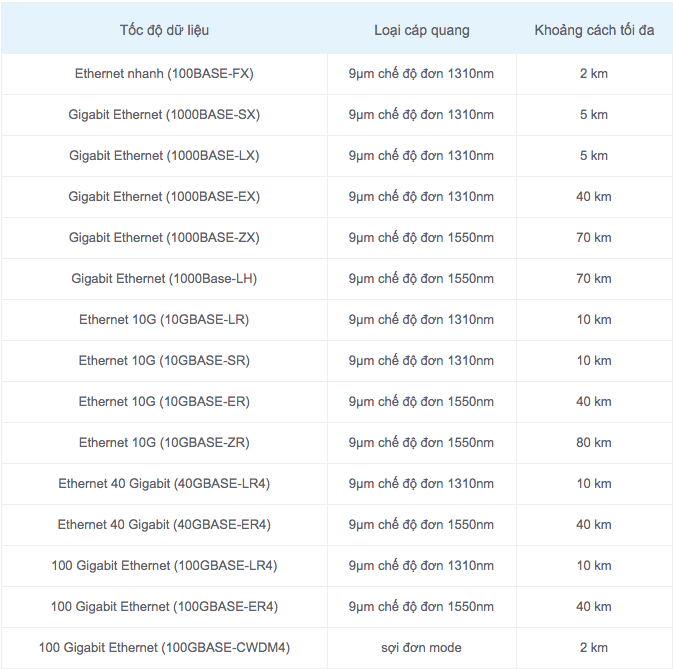

Khoảng cách

Sợi singlemode có khoảng cách lớn hơn sợi multimode. Sợi Multimode thường có tầm với tới 2 km, trong khi sợi SM có khả năng đạt tới 200 km.

Sợi cáp quang Singlemode cung cấp tốc độ truyền cao hơn và khoảng cách gấp hơn 50 lần so với sợi Multimode. Bảng sau đây cho thấy tốc độ và khoảng cách sợi đơn chế độ:

Vỏ màu cáp quang SM và MM

Vỏ màu cơ bản của cáp quang ( trái singlemode, phải Multimode)
Vỏ màu cơ bản của cáp quang ( trái singlemode, phải Multimode)

Theo định nghĩa tiêu chuẩn TIA-598C, đối với các ứng dụng phi quân sự, cáp chế độ đơn được bọc bên ngoài màu vàng và sợi đa mode được phủ bằng lớp vỏ màu cam hoặc màu nước.

Giá thành Cáp quang singlemode

Sợi Multimode có thể hỗ trợ nhiều chế độ ánh sáng, giá của nó cao hơn sợi Singlemode. Tuy nhiên, về phía thiết bị, các thiết bị sợi Singlemode đắt hơn các thiết bị sợi MultiMode vì sợi đơn chế độ thường sử dụng  xử lý Laser trạng thái rắn.

Các loại cổng kết nối của Singlemode

Một đầu nối cáp quang có tác dụng làm điểm kết thúc của cáp quang. Một số loại đầu nối cáp quang đã được phát triển và chịu được thử thách của thời gian để trở thành tiêu chuẩn công nghiệp. Các loại đầu nối sợi quang chế độ đơn bao gồm: ST, FC, SC và LC.

Ưu điểm của cáp quang singlemode là gì?

Thông qua việc giới thiệu sợi chế độ đơn và sợi chế độ đơn so với sợi Multimode, chúng ta có thể thấy nhiều lợi thế của sợi Singlemode:

  1. 1.Khoảng cách truyền dài hơn
  2. 2.Dung lượng băng thông lớn hơn
  3. 3.Tốc độ truyền tăng
  4. 4.Phân tán dữ liệu hạn chế & can thiệp bên ngoài
  5. 5.Suy giảm tín hiệu ít hơn

Kết Luận

Việc sử dụng cáp quang SingleMode là cách tốt nhất để thoát khỏi sự phân tán phương thức trên một khoảng cách dài. Vì vậy, nó rất phổ biến để được sử dụng trong các hệ thống “xương sống” và một số công ty lớn sử dụng cáp SingleMode để nối dây cho toàn bộ tòa nhà hoặc văn phòng công ty. So với cáp Multimode, các dây vá sợi này là bằng chứng trong tương lai và là một cách hiệu quả để tiết kiệm tiền cho phần cứng bằng cách mua số lượng lớn các cáp này.
Tags: Thẻ: cáp quang, Cáp quang Multimode, cáp quang singlemode
