Switch công nghiệp Upcom 8-port 10/100M Ethernet +2-port Gigabit SFP + 1-port RS232+ 3-port RS485 mã IES3010-2GS-404

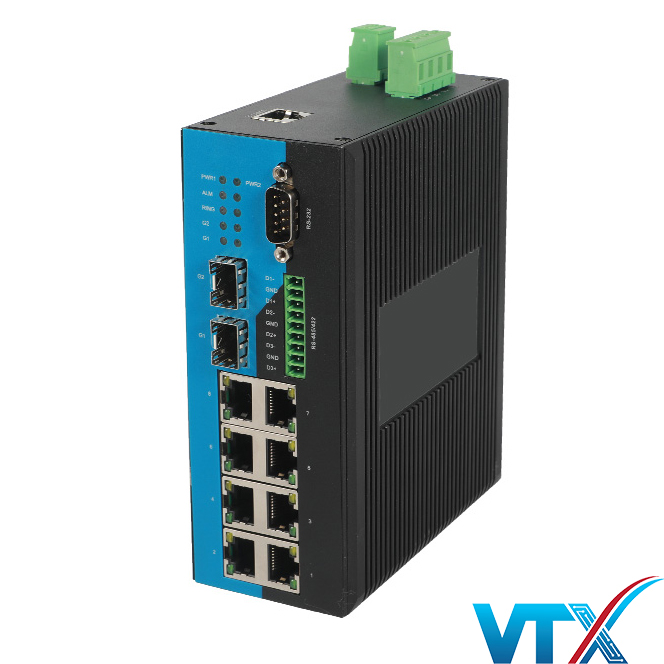

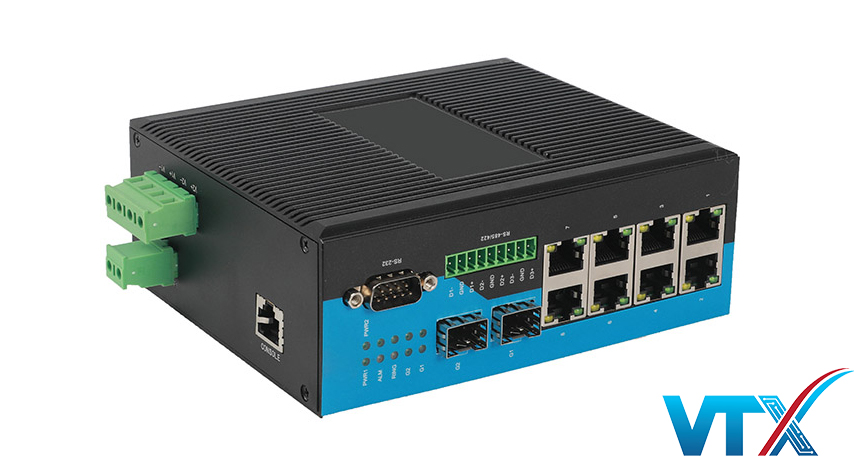

Giới thiệu Upcom IES3010-2GS-404
IES3010-2GS-404 là Bộ chuyển mạch Ethernet công nghiệp được quản lý kết hợp cổng nối tiếp 10 cổng hỗ trợ 8 cổng 10 / 100M Ethernet + 2 cổng Gigabit SFP + 1 cổng RS232 + 3 cổng RS485, được thiết kế đặc biệt để đáp ứng nhu cầu của các ứng dụng công nghiệp linh hoạt và cung cấp giải pháp Ethernet hiệu quả về chi phí. Cung cấp chức năng quản lý mạnh mẽ có thể được quản lý thông qua trình duyệt web, dòng lệnh (CLI) và SNMP. Hỗ trợ nhiều loại đầu vào nguồn dự phòng (12-48V DC) để tăng độ tin cậy của mạng truyền thông.
IES3010-2GS-404 có thể truyền dữ liệu cổng nối tiếp qua mạng Ethernet, và sự kết hợp quang và điện có thể linh hoạt thực hiện theo yêu cầu của cổng dịch vụ. Căn cứ vào nhu cầu lắp đặt công nghiệp, đường ray DIN35 hoặc gắn tường có hai chế độ lắp đặt được cung cấp. Sản phẩm sử dụng không có quạt, tiêu thụ điện năng thấp, thiết kế cấp công nghiệp, – dải nhiệt độ làm việc 40 ~ 85 ° C, có thể đáp ứng các yêu cầu của các khu công nghiệp khác nhau và cung cấp các giải pháp truyền thông Ethernet tiện lợi.
Đặc trưng switch công nghiệp IES3010-2GS-404 Upcom
- Hỗ trợ 8 cổng 10 / 100M Ethernet + 2 cổng Gigabit SFP + 1 cổng RS232 + 3 cổng RS485;
- Hỗ trợ phát sóng chức năng ngăn chặn bão;
- Hỗ trợ phản chiếu cổng để gỡ lỗi trực tuyến và giám sát trạng thái dữ liệu mạng;
- Hỗ trợ QoS, IGMP, chức năng quản lý VLAN 802.1Q;
- Hỗ trợ quản lý địa chỉ MAC unicast / multicast;
- Hỗ trợ lọc đa hướng IGMP tĩnh;
- Hỗ trợ ba chế độ quản lý Web, CLI và SNMP;
- Hỗ trợ RSTP và MW-Ring, để dự phòng Ethernet, thời gian tự phục hồi mạng vòng <20ms;
- Hỗ trợ ba chế độ làm việc của máy chủ TCP, máy khách TCP và UDP;
- Áp dụng nhà ở IP40 độ bền cao và thiết kế EMC công nghiệp;
- Hỗ trợ dự phòng điện áp rộng đầu vào nguồn DC 12-48V, tiêu thụ điện năng đầy tải ít hơn 11W;

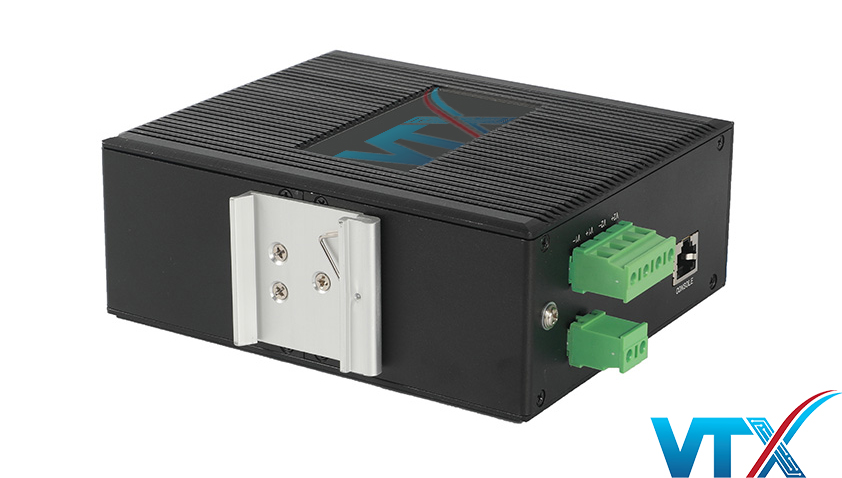

- Hỗ trợ lắp đặt DIN-Rail Mounting hoặc Wall Mounting;
- Phạm vi nhiệt độ làm việc: -40 ~ 85 ° C;
- Bảo hành: 5 năm
Thông số kỹ thuật chi tiết của thiết bị Upcom IES3010-2GS-404
| Giao diện | |
|
Cổng RJ45 |
10 / 100Base-T (X) tự phát hiện tỷ lệ, tự động Full / Half Duplex, tự điều chỉnh MDI / MDI-X |
| Giao diện quang học 100M | 100BASE-FX đầy đủ hai mặt (giao diện SC mặc định, FC / ST tùy chọn), truyền tối đa lên đến 120 km |
| Cổng nối tiếp | Tốc độ RS-232 là 110-115,2kbps, hỗ trợ RXD, TXD, GND ba chế độ làm việc dây |
| RS-422 hỗ trợ chế độ làm việc song công RX -, RX +, TX -, TX + | |
| RS-485 hỗ trợ chế độ làm việc bán song công A, B; Tốc độ truyền thông RS-422/485 hỗ trợ tùy chọn 110-115,2kbps. Điện áp cách ly tức thời là 5000V, và điện áp cách ly liên tục là 1000V; | |
| Khe cắm SFP | Mô-đun SFP 1000Base-X (hỗ trợ SM / MM) hoặc mô-đun 1000Base-T (Hỗ trợ truyền cặp xoắn) |
| Cổng điều khiển | RS-232 (đầu nối RJ45) |
| Đầu ra báo động | 1 đầu ra rơ le, khả năng tải hiện tại DC24V / 1A |
| Nguồn điện đầu vào | Đầu vào nguồn kép, với 4 lõi có thể cắm được thiết bị đầu cuối công nghiệp tiêu chuẩn khoảng cách 7.62mm |
| Trao đổi tài sản | |
| Tốc độ chuyển tiếp 10 triệu | 14881pps |
| Tốc độ chuyển tiếp 100M | 148810pps |
| Tốc độ chuyển tiếp 1000M | 1488095pps |
| Đường truyền | Lưu trữ và chuyển tiếp |
| Chuyển đổi băng thông | 5,6Gb / giây |
| Kích thước bộ nhớ cache | 1Mbits |
| Bảng địa chỉ MAC | 8 nghìn |
| Giới hạn môi trường | |
| Nhiệt độ làm việc | -40 ~ 85 ° C |
| Nhiệt độ lưu trữ | -40 ~ 85 ° C |
| Độ ẩm tương đối | 5% ~ 95% (không ngưng tụ) |
| Nguồn cấp | |
| Quyền lực | Điện áp dải rộng dự phòng Đầu vào nguồn DC 12 ~ 48V, điện áp làm việc điển hình 12V / 24V / 48V |
| Công suất tiêu thụ đầy tải ít hơn 11W | |
| Tích hợp bảo vệ quá dòng | |
| Ngõ ra cảnh báo chuyển tiếp | đầu ra cảnh báo về sự cố cổng, mất điện và lỗi mạng đổ chuông |
| Tối đa khả năng tiếp xúc: 1A @ 24VDC, giao diện đầu cuối công nghiệp | |
| Tính chất vật lý | |
| Shell | Kim loại, bảo vệ IP40, vỏ kim loại |
| Cài đặt | Gắn tường hoặc gắn ray DIN |
| Kích thước | 150,5mm * 50mm * 125,5mm (W * H * D) |
| Khối lượng tịnh | 900g |
| Tiêu chuẩn công nghiệp | |
| IEC61000-4-2 | ESD: Xả tiếp xúc ± 6KV, Xả khí ± 15KV |
| IEC61000-4-3 | RS: 10V / m (80-1000MHZ) |
| IEC61000-4-4 | EFT: Cáp nguồn ± 2 / 4KV, Cáp dữ liệu ± 2KV |
| IEC61000-4-5 | Tăng sóng: Cáp nguồn ± 4KV CM / ± 2KV DM, Cáp dữ liệu: ± 4KV |
| IEC61000-4-6 | Dẫn tần số vô tuyến: 3V (10KHZ-150KHZ), 10V (150KHZ-80MHZ) |
| IEC61000-4-8 | Từ trường tần số nguồn: 100A / M ĐẾM 1000A / M, 1S ĐẾN 3S |
| IEC61000-4-12 / 18 | Sóng dao động: 2.5KV CM, 1KV DM |
| IEC61000-4-10 | Dao động giảm chấn: 30A / M |
| IEC61000-4-16 | Chế độ dẫn chung: 30V COUNT 300V, 1S |
| IEC61000-6-2 | Tiêu chuẩn công nghiệp chung |
| IEC61850-3 | Trạm biến áp |
| IEEE1613 | Trạm biến áp |
| EN50121-4 | Chuyển tuyến đường sắt |
| Sự bảo đảm | |
| Sự bảo đảm | 5 năm |
| Chứng nhận | CE, FCC, RoHS |
Thông tin đặt hàng converter switch công nghiệp IES3010-2GS-404:
| Select | Model Name | Description |
| IES306-2F-403 | 4-port 10/100M Base-T(X)+2-port 100M FX+1*RS232+1*RS422*1*RS485, DC12-48V | |
| IES306-2F-404 | 4-port 10/100M Base-T(X)+2-port 100M FX+1*RS232+3*RS485, DC12-48V | |
| IES308-403 | 8-port 10/100M Base-T(X) +1*RS232+1*RS422*1*RS485, DC12-48V | |
| IES308-404 | 8-port 10/100M Base-T(X) +1*RS232 +3*RS485, DC12-48V | |
| IES308-2F-2GS-403 | 4-port 10/100M Base-T(X)+2-port 100M FX+2-port Gigabit SFP +1*RS232+1*RS422*1*RS485 | |
| IES308-2F-2GS-404 | 4-port 10/100M Base-T(X)+2-port 100M FX+2-port Gigabit SFP +1*RS232+3*RS485, DC12-48V | |
| IES3010-2F-2GS-403 | 8-port 10/100M Base-T(X)+ 2-port Gigabit SFP +1*RS232+1*RS422*1*RS485, DC12-48V | |
| IES3010-2F-2GS-404 | 8-port 10/100M Base-T(X)+ 2-port Gigabit SFP +1*RS232 +3*RS485, DC12-48V |
