Tiêu chuẩn suy hao mối hàn cáp quang và phương pháp đo
Tiêu chuẩn quốc gia – Tiêu chuẩn suy hao mối hàn cáp quang
TCVN 8665:2011 chuyển đổi từ TCN 68-160:1996 thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.
TCVN 8665:2011 được xây dựng trên cơ sở Khuyến nghị G.651.1 (07/2007), G.652 (11/2009), G.653 (07/2010), G.655 (11/2009) của Liên minh Viễn thông Thế giới ITU-T.
TCVN 8665:2011 do Viện Khoa học Kỹ thuật Bưu điện biên soạn, Bộ Thông tin và Truyền thông đề nghị, Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.
Quý vị có thể tham khảo một số bài viết liên quan tại đây:
Cung cấp dịch vụ hàn nối cáp quang chuyên nghiệp – giá tốt
Những bước khó khăn khi đo kiểm mạng cáp quang và cáp đồng
Bảng Giá Hàn Cáp Quang, Uy Tín Chất Lượng Tại Hà Nội.
Một số mức suy hao cho phép:
| Loại Splitter | Suy hao (dB) |
| 1:2 | ≤3.5dB |
| 1:4 | ≤7.5dB |
| 1:8 | ≤10.5dB |
| 1:16 | ≤13.5dB |
| 1:32 | ≤17.5dB |
| 1:64 | ≤20.5dB |
- Suy hao = suy hao mối nối + suy hao Splitter + suy hao chiều dài cáp
- Suy hao cáp: 0.35dB/Km
- Suy hao mối hàn: 0.1dB/mối
- Suy hao Connector: 0.3dB/connector
- Thực tế công suất đo được sau Splitter
- Cấp 1: đo được từ (-10dBm đến -13dBm)
- Cấp 2: đo được từ (-21dBm đến -27dBm)
Dưới đây là các thông số tiêu chuẩn để đánh giá của một tuyến cáp quang
- Suy hao toàn tuyến: yêu cầu <28dBm (khuyến cáo nên <25dBm, 3dBm dự phòng công suất suy giảm theo thời gian)
- Mức phát của OLT là +3dBm +-2
- Quỹ công suất toàn tuyến (Switch to Switch): 28dBm
Suy hao cho phép: cáp quang, mối hàn, đầu nối connector:
Về lý thuyết:
- Suy hao cáp quang cho phép ở bước sóng 850nm: 3.5dBm/km (Cáp quang MM)
- Suy hao cáp quang cho phép ở bước sóng 1300nm: 1.0dBm/km (Cáp quang MM)
- Suy hao cáp quang cho phép ở bước sóng 1310nm: 0.35dBm/km (Cáp quang SM)
- Suy hao cáp quang cho phép ở bước sóng 1550nm: 0.22dBm/km (Cáp quang SM)
- Suy hao mối hàn cáp quang <0.1dBm (Thực tế suy hao < 0.05dBm)
- Các suy hao do đầu nối connector: <0.5dBm (Đối với loại đầu nối SC/APC suy hao là 0.35dBm)
Tiếp theo mình sẽ hướng dẫn các bạn 2 phương pháp đo suy hao cáp quang:
- Đo suy hao quang bằng máy đo công suất
1.1. Mục đích
Phương pháp đo suy hao quang bằng máy đo công suất quang sử dụng phương pháp đo suy hao xen.
Việc đo suy hao quang bằng máy đo công suất được sử dụng để xác định chính xác suy hao của cáp sợi quang.
1.2. Điều kiện đo
Dưới đây là những thiết bị cần để đo:
02 dây nối (có đường kính lõi và vỏ giống như sợi cần đo).
02 bộ đầu nối (adapter).
Nguồn sáng quang (có thể dùng converter quang, module quang SFP…)
1.3. Tiến hành đo
Bước 1: đặt tham chiếu.

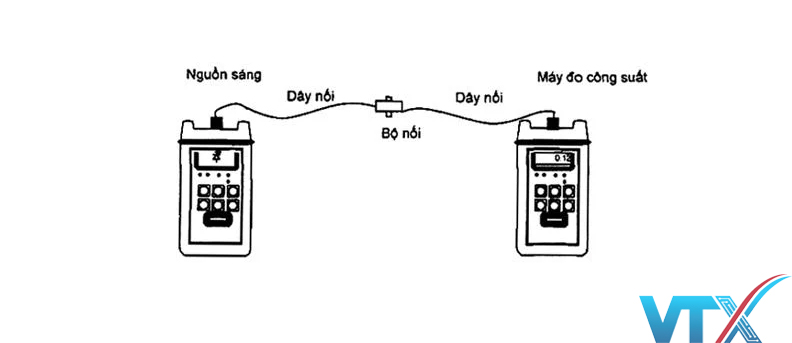

Thiết lập đo
Quy trình:
– Đấu mỗi máy đo công suất và nguồn sáng với 1 dây nối và liên kết lại bằng 1 bộ nối như hình trên
– Bật nguồn máy đo công suất quang (để ở chế độ cần đo);
– Bật nguồn quang hiển thị là giá trị tuyệt đối (dBm);
– Thiết lập giá trị tuyệt đối này về giá trị tham chiếu và hiển thị giá trị tương đối (dB).
Bước 2: đo suy hao sợi quang sử dụng phương pháp đo suy hao xen.

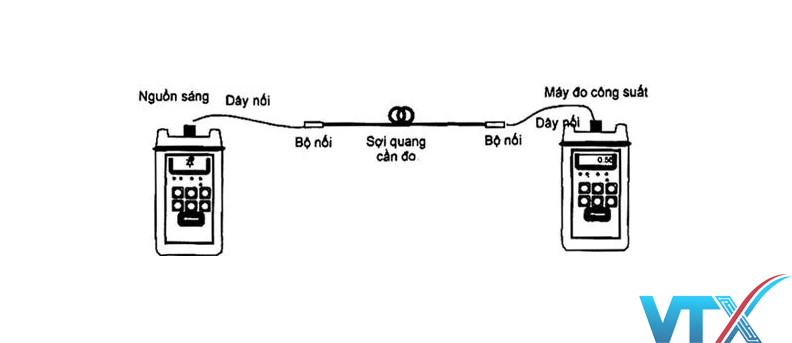

Thiết lập đo:
Quy trình:
– Tháo một trong các dây nối, nối sợi quang cần đo vào như trên
– Giá trị hiển thị trên máy đo là suy hao xen của sợi quang cần đo.

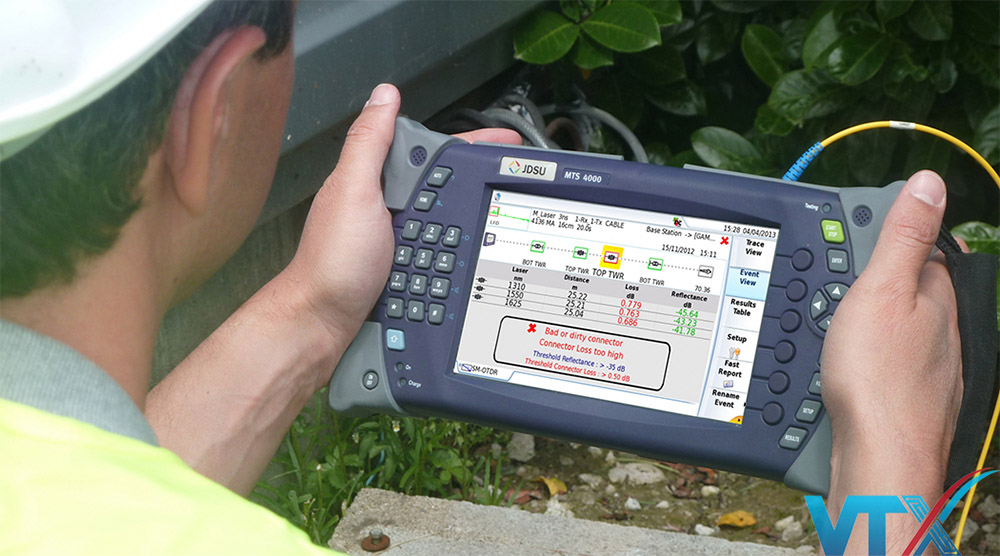

- Đo suy hao quang bằng máy đo phản xạ quang OTDR
2.1. Mục đích
Phương pháp đo suy hao bằng máy đo OTDR cáp quang sử dụng phương pháp đo suy hao phản xạ trở về, phương pháp này cho phép đánh giá suy hao trở về bằng đo công suất phản xạ của sợi quang.
2.2. Điều kiện đo
Máy đo OTDR
Các dây nối và phụ kiện
Các bộ nối thích hợp
Chất lỏng làm phù hợp chiết suất sợi
Bộ ghép sợi quang
Kìm tuốt vỏ cáp và sợi quang
Cuộn sợi đệm.
Cần phải kiểm tra máy OTDR trước khi tiến hành các phép đo bằng OTDR để đảm bảo rằng máy có đủ khả năng đo toàn bộ chiều dài sợi quang hay không. Chiều dài tổng của cáp sợi quang được đo cần ngắn hơn phạm vi này.
2.3. Tiến hành đo
Dưới đây là các bước cần được tiến hành để thực hiện một phép đo bằng OTDR:

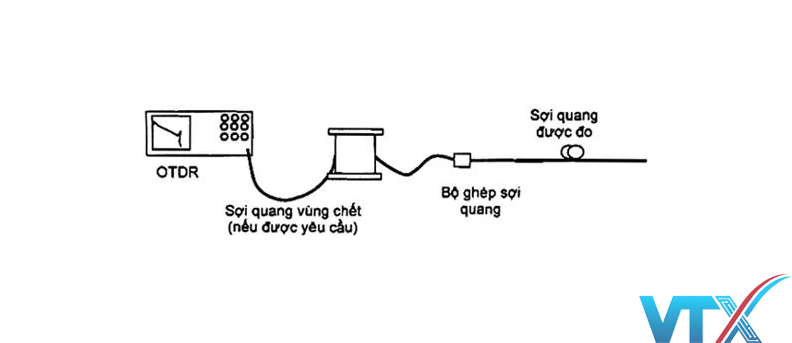

– Nếu sợi quang đó được nối với bộ nối, thì nối máy OTDR với sợi đó bằng một dây nối và cuộn sợi đệm (nếu được yêu cầu). Cuộn sợi đệm là cuộn sợi quang trần nhỏ có độ dài sợi khoảng 1km, có thể cuộn được trên một lô nhỏ. Nó được sử dụng cho OTDR để loại vùng chết của OTDR. Vì thế sợi quang dùng làm cuộn đệm không được có bất kỳ sự dị thường nào.
Ngoài ra, trong trường hợp nếu sợi quang cần đo không được nối với bộ nối, bóc cáp sợi quang ra và để cho sợi quang lộ ra khoảng 2m. Làm sạch và cắt sợi này.
Nối máy OTDR với sợi quang trên bằng một dây nối, cuộn sợi đệm (nếu được yêu cầu) và bộ chuyển đổi sợi quang trần
– Bật nguồn OTDR.
– Điều chỉnh chế độ ứng với các tham số hoạt động thích hợp của OTDR, bao gồm bước sóng, chiết suất của sợi quang được đo, chế độ quét và phân giải của màn hiển thị.
– Thiết lập độ phân giải của màn hiển thị để hiển thị toàn bộ sợi quang được đo.
– Tiến hành đo suy hao của tất cả các mối hàn, các bộ nối, các điểm dị thường và toàn bộ sợi quang.
– Đo suy hao 2 điểm đầu-cuối của sợi quang.
– Lặp lại tất cả các bước trên cho tất cả các bước sóng yêu cầu.
– Ghi lại vị trí của OTDR cho những phép đo này.
– Lặp lại các bước trên với máy đo OTDR được nối vào đầu kia của sợi quang. Sau đó tính giá trị trung bình của hai kết quả thu được. Chúng ta sẽ có một giá trị chính xác hơn:
Tổn haoOTDR = (Tổn haohướng A + Tổn haohướng B)/2
