Bộ test dây mạng RJ45 là một công cụ quan trọng trong việc thi công, kiểm tra và bảo trì hệ thống mạng Ethernet hiện nay. Dù rất hữu dụng và phổ biến trong giới kỹ thuật, thiết bị này vẫn là một khái niệm khá mới với nhiều người mới bắt đầu. Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết về bộ test dây mạng RJ45, từ định nghĩa, cấu tạo, chức năng cho đến cách test và các loại lỗi thường gặp khi sử dụng.
Bộ test dây mạng RJ45 là gì?
Bộ test dây mạng RJ45 là một thiết bị cầm tay dùng để kiểm tra tính chính xác và tình trạng hoạt động của cáp mạng Ethernet sử dụng đầu nối RJ45. Thiết bị này được thiết kế để xác minh liệu các dây bên trong cáp có được đấu nối đúng thứ tự theo chuẩn hay không và phát hiện ra các lỗi như đứt dây, chập mạch hoặc đấu sai cặp dây.
Xem thêm: Máy test cáp mạng là gì ? Chức năng của máy test cáp mạng?
Bộ test thường bao gồm hai phần chính:
- Phần chính (Main tester) chứa đèn LED hoặc màn hình hiển thị kết quả.
- Phần remote (thiết bị phụ) được cắm vào đầu dây mạng ở phía xa để kiểm tra toàn tuyến cáp.
Ưu điểm lớn nhất của máy test mạng này là khả năng kiểm tra nhanh, chính xác và không phụ thuộc vào thiết bị mạng đang hoạt động, nên nó rất phù hợp cho thi công mạng mới và kiểm tra sau khi đấu nối xong.
Cấu tạo và nguyên lý hoạt động của bộ test dây mạng RJ45

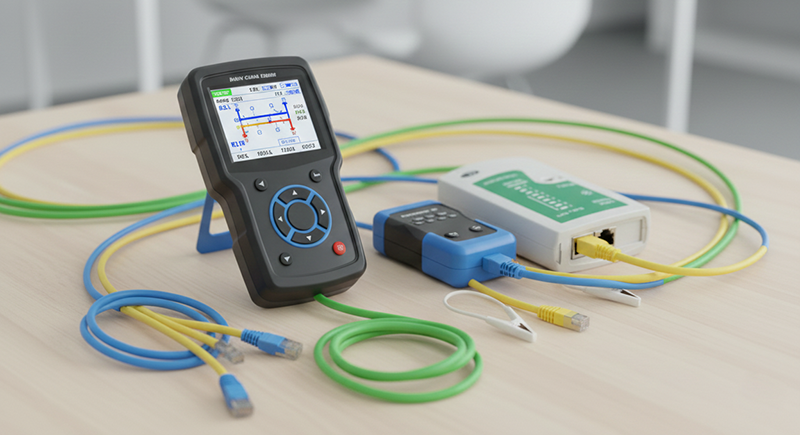

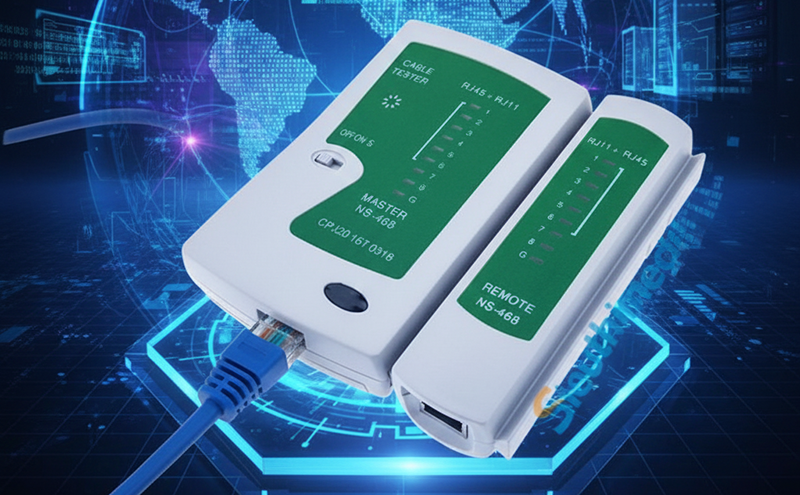

Cấu tạo cơ bản
Bộ test dây mạng RJ45 thường gồm:
- Main cable tester với nhiều đèn LED (thường từ 8–9 đèn) để hiển thị trạng thái từng cặp dây;
- Remote tester để cắm ở đầu còn lại của cáp khi kiểm tra;
- Các cổng RJ45 và đôi khi cả RJ11 cho phép kiểm tra cả dây điện thoại và dây mạng.
Về cơ bản, thiết bị chạy bằng pin 9V để dễ dàng sử dụng tại công trình mà không cần nguồn điện bên ngoài.
Nguyên lý hoạt động
Khi kiểm tra một sợi cáp, người dùng cắm hai đầu vào Main tester và Remote tester. Máy sẽ thực hiện 2 bước kiểm tra chính:
- Kiểm tra mở: Xác nhận mỗi cặp dây dự kiến có kết nối đúng không;
- Kiểm tra ngắn: Xác định xem có dây nào bị nối chéo hoặc nối ngoài mong muốn hay không.
Kết quả được hiển thị thông qua dãy đèn LED, mỗi đèn ứng với một cặp dây RJ45 (thường gồm 8 chân cấu tạo theo chuẩn T568A/B).
Chức năng chính của bộ test dây mạng RJ45
Bộ test dây mạng RJ45 tuy nhỏ gọn nhưng lại có khả năng thực hiện nhiều chức năng hữu ích hỗ trợ thi công và kiểm tra mạng:
Kiểm tra kết nối dây RJ45
Chức năng cơ bản và quan trọng nhất của bộ test dây mạng RJ45 là kiểm tra tình trạng kết nối của các lõi dây bên trong cáp mạng. Thông qua hệ thống đèn LED hoặc màn hình hiển thị, thiết bị cho phép xác định nhanh chóng dây mạng có được đấu nối đúng thứ tự theo chuẩn hay không.
Ngoài việc phát hiện đấu sai chuẩn, bộ test còn giúp nhận biết các lỗi phổ biến như open circuit (mở mạch) – khi một hoặc nhiều lõi dây bị đứt, và short circuit (chập mạch) – khi các lõi dây bị chạm vào nhau. Việc phát hiện sớm những lỗi này giúp kỹ thuật viên xử lý triệt để ngay từ đầu, tránh tình trạng mạng hoạt động chập chờn hoặc không ổn định sau khi đưa vào sử dụng.
Xem thêm: Các loại máy test mạng phổ biến hiện nay
Phát hiện loại cáp (cáp thẳng – cáp chéo)
Một chức năng hữu ích khác của bộ test dây mạng RJ45 là khả năng phân biệt nhanh cáp thẳng (straight-through) và cáp chéo (crossover cable). Dựa vào trình tự sáng của các đèn LED tương ứng với từng chân RJ45, kỹ thuật viên có thể dễ dàng nhận biết loại cáp đang sử dụng mà không cần kiểm tra thủ công.
Điều này đặc biệt quan trọng trong quá trình kết nối thiết bị mạng như switch, router, modem hoặc các thiết bị đầu cuối. Việc sử dụng đúng loại cáp giúp đảm bảo kết nối chính xác, hạn chế lỗi không tương thích và tiết kiệm thời gian kiểm tra lại hệ thống.
Kiểm tra đa dạng các loại cáp mạng
Ngoài việc hỗ trợ kiểm tra cáp mạng RJ45, nhiều bộ test hiện nay còn có khả năng kiểm tra cáp RJ11 dùng cho điện thoại hoặc các loại cáp mạng phổ biến như Cat5e, Cat6, Cat6e. Điều này giúp thiết bị trở nên linh hoạt hơn, phù hợp cho nhiều môi trường thi công khác nhau, từ hệ thống mạng văn phòng, nhà xưởng đến các công trình viễn thông.
Nhờ khả năng kiểm tra đa loại cáp, bộ test dây mạng RJ45 giúp kỹ thuật viên chỉ cần mang theo một thiết bị nhưng vẫn đáp ứng được nhiều nhu cầu công việc, từ lắp đặt mới đến bảo trì và xử lý sự cố hệ thống mạng.
Cách sử dụng bộ test dây mạng RJ45
Việc sử dụng bộ test dây mạng RJ45 khá đơn giản và không yêu cầu kỹ thuật phức tạp.

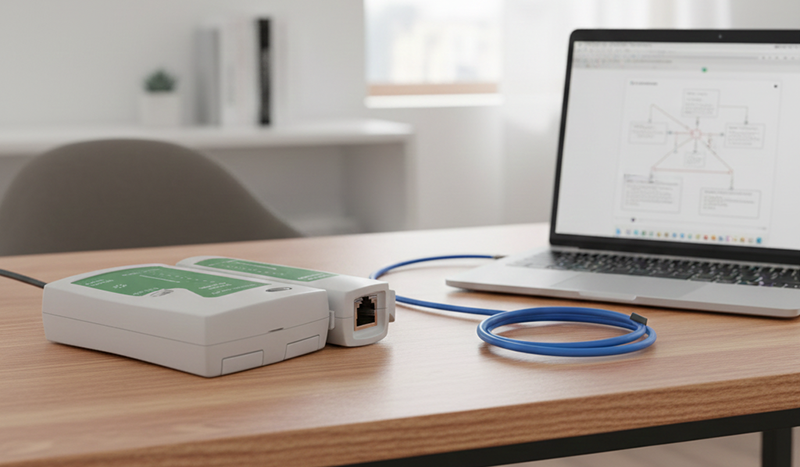

Trước tiên, bạn cần chuẩn bị sẵn sợi cáp RJ45 đã được bấm hoàn chỉnh ở cả hai đầu. Sau đó, cắm một đầu dây vào Main tester và đầu còn lại vào Remote tester của thiết bị.
Khi bật công tắc ON, bộ test sẽ tự động bắt đầu quá trình kiểm tra. Người dùng chỉ cần quan sát dãy đèn LED hiển thị để đánh giá tình trạng từng cặp dây bên trong cáp. Nếu dây được đấu nối đúng chuẩn và hoạt động bình thường, các đèn LED sẽ sáng lần lượt theo thứ tự từ 1 đến 8. Ngược lại, nếu dây bị đấu sai, chéo cặp hoặc đứt lõi, đèn sẽ nhấp nháy theo trình tự bất thường, giúp kỹ thuật viên dễ dàng nhận biết lỗi.
Lưu ý: Trong quá trình kiểm tra, chỉ nên cắm cáp vào bộ test dây mạng RJ45, không kết nối trực tiếp với các thiết bị mạng đang cấp nguồn để đảm bảo an toàn và tránh gây hư hỏng cho thiết bị.
Kết luận
Bộ test dây mạng RJ45 là một trong những công cụ không thể thiếu cho kỹ thuật thi công và quản trị hệ thống mạng hiện đại. Với khả năng kiểm tra nhanh các đường dây RJ45, phát hiện lỗi chính xác và dễ sử dụng, thiết bị này góp phần nâng cao hiệu suất làm việc và tối ưu chi phí bảo trì. Nếu bạn đang triển khai hệ thống mạng LAN, camera, hay mở rộng mạng nội bộ, đầu tư một bộ test dây mạng RJ45 là lựa chọn cực kỳ hữu ích để đảm bảo hệ thống vận hành ổn định ngay từ đầu.
