Patch panel là bảng cắm, thông qua bảng này cáp sẽ được kết nối kết nối với các máy trong mạng LAN cho gọn gàng hơn so với việc cắm trực tiếp, đồng thời có tác dụng giúp dễ dàng bảo quản và sửa chữa khi có sự cố.
bạn định mua patch panel? cần lưu ý nhưng điều sau đây?
Tủ mạng hay còn gọi là tủ rack là một phần không thể thiếu trong các trung tâm dữ liệu. Như cái tên, nó chính là chiếc tủ để chứa các thiết bị mạng.

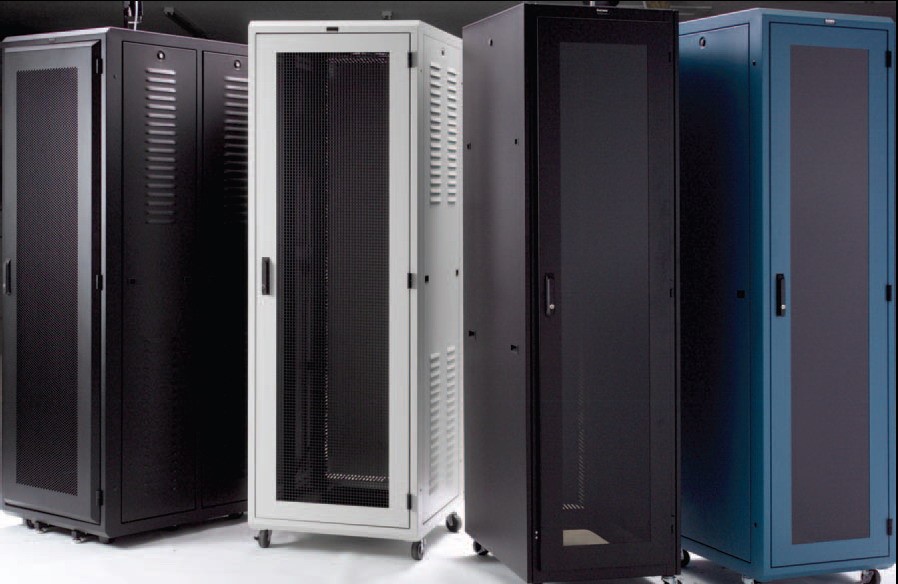

Một số loại tủ rack thông thường

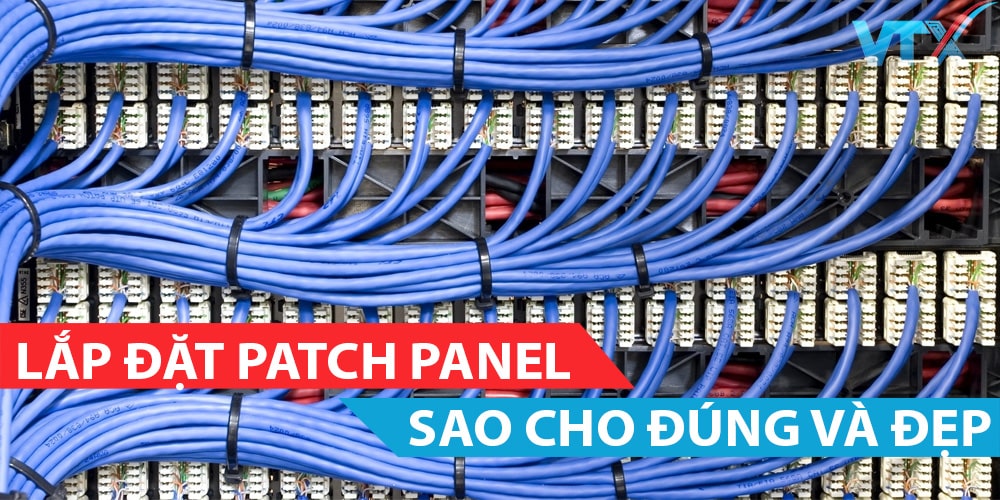

Kỹ thuật, kinh nghiệm, hướng dẫn lắp patch panel cho tủ rack
Hệ thống mạng máy tính chuyên nghiệp của một doanh nghiệp lớn thường có phòng server riêng. Ở phòng server này có chứa các tủ rack, trong đó có chứa các máy server, KVM switch (có tác dụng để điều khiển nhiều máy server với một monitor), firewall, switch, router,…và một thiết bị không thể thiếu là patch panel. Thông thường người ta sử dụng dây cáp kéo thằng ( sử dụng các đầu nối RJ45) nối thẳng từ đến các máy chủ.
Tuy nhiên sau một thời gian, các đầu nối RJ45 cấm trức tiếp sẽ hay bị oxy hoá khiến việc tải tín hiệu chập chờn, gây gián đoạn. Để giúp ta dễ dàng hơn, thẩm mỹ hơn, và sửa các đầu nối này. Người ta sự dụng các patch panel
Nhưng thường chỉ sau một thời gian, các đầu nối RJ45 cắm trực tiếp vào switch trong phòng server thường sẽ bị oxy hóa làm cho việc chuyển tải tín hiệu bị chập chờn, gián đoạn, ảnh hưởng đến hoạt động chung của hệ thống mạng. Để giúp dễ dàng hơn trong việc quản lý, kiểm tra tín hiệu mạng, cũng như giúp hệ thống dây được gọn gàng, thẩm mỹ hơn, người ta phải dùng đến các patch panel để giải quyết các vấn đề này.
1.Chuẩn bị:
Hiện nay, các patch panel được sử dụng phổ biến nhất trong các tủ rack là loại 24 port và 48 port. Tùy vào mục đích sử dụng quý vị nên tham khảo trước các loại patch panel để có thể lựa chọn đúng loại để phù hợp và tiết kiệm tối đa về chi phí.
Ta cần chuẩn bị một số dụng cụ : một cờ-lê để siết chặt đai ốc lục giác vào bu-lông cố định patch panel vào 2 thanh cố định ở hai bên phía trước để lắp tủ rack, một “punch down tool” để cố định cáp mạng vào các rãnh tại mặt sau của patch panel.
2.Các bước tiến hành:
Bước 1: Cố định cáp mạng từ switch tầng vào mặt sau của patch panel
Với các patch panel, mặt trước là các jack để cắm các đầu RJ45 (được cắm từ patch panel tới switch trong phòng server), phía sau (tương ứng với các jack cắm RJ45 của mặt phía trước) , mặt sau của patch panel có nhãn ghi thứ tự màu của chuẩn 586A hoặc 586B và số thứ tự port, do đó nếu chúng ta sử dụng chuẩn 586B để bấm cáp mạng, thì khi nhấn cáp mạng vào rãnh cũng phải sử dụng chuẩn 586B. Chú ý trong việc nhấn cáp mạng vào rãnh, để lưỡi dao của dụng cụ punch down tool hướng ra bên ngoài để cắt các dây dư thừa và sau đó có thể dùng dây buộc các dây cáp mạng lại cho gọn gàng.

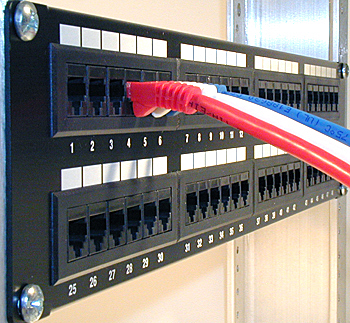

Bước 2: Bắt patch panel vào 2 thanh phía trước của tủ rack
Khi mua patch panel về, thông thường ở 4 góc của patch panel sẽ có 4 lỗ để bắt bu-lông cố định patch panel vào 2 thanh phía trước của tủ mạng rack. Ở bước này, ta có thể dùng tay để siết đai ốc vào bu-lông, hoặc sử dụng thêm cờ lê để siết thật chặt đai ốc giúp cho hệ thống trở nên chắc chắn và đảm bảo an toàn về lâu dài.
Bước 3: Cắm cáp mạng từ mặt trước của patch panel tới các port của switch
Tại bước này, ta có thể tự bấm cáp mạng để cắm từ switch đến patch panel, nhưng như đã nói ở, để tín hiệu luôn hoạt động ổn định, nên mua cáp mạng cắm từ patch panel đến switch, vì cáp mạng loại này được đúc sẵn 2 đầu và còn được tráng sẵn thêm một lớp bảo vệ chống oxy hóa.
Với một hệ thống mạng có sử dụng patch panel ở phòng server, ta thấy việc quản lý sẽ trở nên dễ dàng và thuận tiện hơn. Trong trường hợp nếu có di chuyển thiết bị, ta chỉ việc kéo cáp mạng từ patch panel đến vị trí mong muốn.
II.Mua patch panel ở đâu là chất lượng và tiết kiệm được chi phí
Patch panel và tủ Rack đã dần trở thành 2 thiết bị không thể thiếu trong việc xây dựng cơ sở dữ liệu hiện nay. Bài viết hướng dẫn lắp patch panel và tủ rack mong rằng sẽ cung cấp cho quý vị kiến thức cần thiết về 2 thiết bị trên, tuy nhiên để đảm bảo hệ thống mạng hoạt động trơn tru, an toàn quý vị nên hỏi ý kiến của các chuyên gia trong lĩnh vực. Công ty cổ phần Viễn Thông Xanh Việt Nam là một trong những đơn vị chuyên phân phối Patch panel và tủ rack chính hãng, chất lượng với đầy đủ giấy tờ nguồn gốc xuất xứ. Để biết thêm về sản phẩm hay được tư vấn về các chuyên gia đầu ngành, quý vị có thể liên hệ theo thông tin:
