Cáp quang chôn trực tiếp – Cáp cống kim loại

Product Description

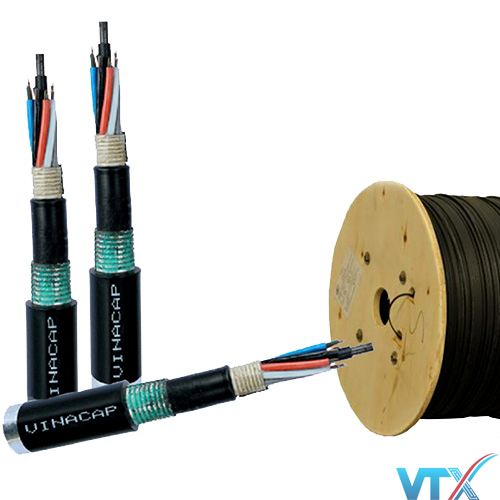

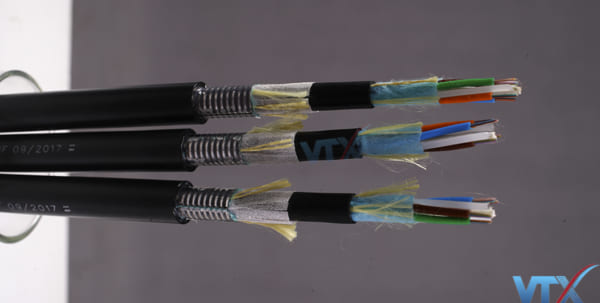

CÁP QUANG CHÔN TRỰC TIẾP CÓ VỎ BỌC KIM LOẠI – CÁP CỐNG KIM LOẠI

Giới thiệu về cáp quang chôn trực tiếp

Cáp quang chôn trực tiếp (hay còn gọi là cáp quang cống kim loại) tương thích với loại sợi cáp quang đơn mốt (singlemode), với thiết kế gồm có lớp dầu chống ẩm, có màng ngăn ẩm, được đặt trong ống đệm lỏng và có 1 hoặc 2 lớp vỏ bằng nhựa HDPE màu đen

Khác với cáp quang luồn cống thông thường, cáp cống kim loại còn có thêm lớp băng thép nhăn có chức năng bảo vệ sợi quang khỏi các tác nhân gây hại từ môi trường, tác động ngoại lực và các loại côn trùng. Đảm bảo truyền tín hiệu quang đi xa với tốc độ cao tốt hơn. Bao gồm các loại có dung lượng từ 2 cho đến 144 sợi quang, được sử dụng chôn trực tiếp vào lòng đất. Phù hợp với hệ thống cáp quang, mạng LAN, mạng WAN, hệ thống camera…

Cáp quang Singlemode chôn trực tiếp bao gồm 2 loại chính: Cáp quang cống kim loại 1 lớp vỏ và cáp quang cống kim loại 2 lớp vỏ

CẤU TẠO CÁP QUANG CHÔN TRỰC TIẾP

Mô phỏng kết cấu cáp quang chôn trực tiếp – Cáp cống kim loại 1 lớp vỏ

Mô phỏng kết cấu cáp quang chôn trực tiếp – Cáp cống kim loại 2 lớp vỏ

ĐẶC TÍNH KỸ THUẬT CỦA SỢI QUANG SINGLE MODE G652D

Loại sợi	Đơn mode, G.652D
Đường kính trường mode+ Tại bước sóng 1310 nm/ dung sai + Tại bước sóng 1550 nm/ dung sai	9.2 µm/ ±0.5µm 10.4 µm/ ±0.8µm
Đường kính vỏ/ dung sai	125.0µm/ ±1µm
Lỗi đồng tâm lõi	≤ 0.5µm
Độ méo vỏ sợi	≤ 1%
Đường kính vỏ bọc ngoài	245 ± 5µm
Bước sóng cắt	≤ 1260 nm
Hệ số tán sắc mode phân cực – sợi đã bọc cáp	≤ 0.2 ps/
Hệ số tán sắc bước sóng– Tại bước sóng 1310nm – Tại bước sóng 1550nm	≤ 3.5 ps/nm´km ≤ 18 ps/nm´km
Bước sóng không tán sắc	1300 nm ≤ l0 ≤1324 nm
Độ dốc tại bước sóng không tán sắc	≤ 0.092 ps/nm2´km
Hệ số suy hao – Tại bước sóng 1310nm + Tối đa + Trung bình – Tại bước sóng 1550nm + Tối đa + Trung bình	≤ 0.36 dB/km ≤ 0.35 dB/km ≤ 0.22 dB/km ≤ 0.21 dB/km

Các thành phần chi tiết của cáp quang chôn trực tiếp

Sợi quang:

• Là loại sợi đơn mode G.652D,có chiết suất bậc.
• Lớp vỏ sơ cấp cũng như mực màu phủ ngoài sợi quang sử dụng vật liệu chống ảnh hưởng của tia cực tím (chất acrylate), giảm thiểu tác động của môi trường bên ngoài và bền theo thời gian.
• Bên ngoài sợi quang được phủ màu (mã hóa) theo tiêu chuẩn TIA/EIA – 598 – A.
• Dễ dàng tuốt ra bằng các thiết bị chuyên dùng, không cần sử dụng hóa chất và không ảnh hưởng đến chất lượng sợi quang khi thực hiện hàn nối lớp vỏ sơ cấp
• Hoàn toàn không dẫn điện.
• Các thông số tiêu chuẩn của sợi quang được quy định như bảng trên.
• Tất cả sợi quang sử dụng trong một loại cáp chỉ từ một nhà sản xuất sợi quang duy nhất.
• Luật mã hóa màu của sợi quang trong cùng 1 ống đệm lỏng được quy định theo bảng sau:

Số thứ tự sợi quang hoặc ống lỏng	Mã mầu sợi quang hoặc Mã màu ống lỏng	Số thứ tự sợi quang hoặc ống lỏng	Mã mầu sợi quang hoặc Mã màu ống lỏng
1	Xanh dương (Blue)	7	Đỏ (Red)
2	Cam (Orange)	8	Đen (Black)
3	Xanh lá (Green)	9	Vàng (Yellow)
4	Nâu (Brown)	10	Tím (Violet)
5	Xám (Grey)	11	Hồng (Pink)
6	Trắng (White)	12	Xanh nhạt da trời/nước biển (Light blue/Aqua)

Thành phần chịu lực trung tâm
Làm từ vật liệu phi kim loại FRP (Fiber Reinforce Platic) cáp quang chôn trực tiếp có cấu tạo/kích thước tròn đều, liên tục, không nối trên toàn bộ chiều dài cuộn cáp, không dẫn điện, không có bất kỳ khuyết tật nào. Có thể bọc thêm lớp nhựa PE nếu cần thiết để tạo độ tròn đều cho cáp.
Thành phần hỗ trợ cho cáp cũng như sợi quang không bị căng quá cũng như vẫn đảm bảo tính mềm dẻo của cáp trong suốt quá trình từ sản xuất, vận chuyển, thi công lắp đặt, sử dụng

Ống đệm phụ

• Ống đệm phụ này được làm từ nhựa Polyethylene (PE) có màu tự nhiên không trùng với bất kỳ màu của ống lỏng nào và các ống này không chứa sợi quang hay bất cứ thành phần kim loại nào, không dẫn điện.
• Trường hợp để tạo thành lõi cáp tròn đều, kết cấu chắc chắn mà số lượng ống lỏng không đủ để tạo sự tròn đều cho cáp thì sử dụng thêm ống đệm phụ (Filler Rod).

Ống lỏng (ống đệm lỏng)

Ống lỏng được sản xuất từ vật liệu Polybutylene Terephthalate (PBT), không dẫn điện.
Ống lỏng này chứa các sợi quang bên trong và được điền đầy dầu chống ẩm chuyên dùng (chất điền đầy). Các sợi quang ở trạng thái tự do và di chuyển dễ dàng.
Đường kính của ống lỏng phụ thuộc vào số sợi quang trong ống
Số lượng sợi quang trong mỗi ống lỏng được quy định như sau:
– 6 sợi quang / ống lỏng đối với cáp < = 30 s��i,
– 12 sợi quang / ống lỏng đối với cáp từ 36 sợi trở lên.

Chất điền đầy trong ống lỏng của cáp quang chôn trực tiếp

Các khoảng trống giữa sợi và bề mặt trong của lòng ống lỏng được điền đầy bằng một hợp chất đặc biệt chuyên dùng (Thixotropic Jelly Compound). Hợp chất này có tác dụng chống sự thâm nhập của nước cũng như hơi ẩm thâm nhập vào ống, giúp cho chất lượng truyền dẫn ổn định.
Chất điền đầy này không độc hại đến sức khỏe con người, không gây ảnh hưởng đến các thành phần khác trong cáp cũng như màu của sợi quang, chất này không màu, không mùi, không bị nấm mốc, không dẫn điện
Chất điền đầy này không dẫn điện và có hệ số nở nhiệt bé, đảm bảo không đông cứng ở nhiệt độ rất thấp. Không cản trở sự di chuyển của sợi trong ống lỏng.

Thành phần chống thấm nước lõi cáp, Lớp bọc lõi cáp và sợi chống thấm nước

Lõi  cáp cống kim loại chôn trực tiếp được thiết kế nhằm chống nước chống thấm chống ẩm. Sử dụng phương pháp lõi cáp khô (hợp chất hút ẩm nhanh – S.A.P), hợp chất này bảo vệ hoàn toàn phần lõi cáp không bị nước cũng như hơi ẩm, hơi nước thâm nhập vào cáp, đảm bảo lõi cáp luôn luôn khô trong mọi môi trường. Thành phần chống thấm nước toàn bộ lõi cáp bao gồm 2 thành phần sau:

• Sợi chống thấm (water swellable yarn) được quấn quanh thành phần chịu lực trung tâm và liên tục xuốt chiều dài cáp
• Băng chống thấm (water swellable tape) được quấn dọc bên ngoài toàn bộ và xuốt chiều dài lõi cáp

Băng và sợi chống thấm này không dẫn điện, cách nhiệt, khó cháy và chống nấm mốc. Đảm bảo tuyệt đối ngăn xâm nhập của nước cũng như hơi nước hơi ẩm vào lõi cáp

Bện cáp

Các ống lỏng được sắp xếp tuần tự cùng với các thành phần khác như ống đệm phụ (ống độn) nếu cần được xoắn đảo chiều SZ theo trục của sợi chịu lực trung tâm. Lõi cáp trên được hai dây polyester (polyester yarn binders) quấn ngược chiều nhau đủ căng để đảm bảo lõi cáp được chắc chắn, giữ được thứ tự và vị trí các thành phần của cáp trong suốt quá trình sản xuất, thi công và sử dụng.
Các bước bện và độ dư sợi trong ống lỏng đã tạo cho độ dư sợi quang thực tế trong cáp so với chiều dài in trên cáp đảm bảo ≥ 1%

Thành phần gia cường thêm (Option – dây bện gia cường) : Sử dụng nhiều sợi (Aramid yarns) có khả năng chịu lực căng rất cao, bổ xung khả năng gia cường sơ cấp giúp tăng khả năng chịu lực căng tốt hơn cho lõi cáp cũng như của cáp.
Các sợi gia cường thêm này được bố trí đều, bện bó chặt lõi cáp bên trong và được đặt bên ngoài lớp băng chống thấm.

Lớp vỏ trong của cáp quang chôn trực tiếp (đối với cáp cống kim loại có 2 lớp vỏ)

Là lớp nhựa HDPE chứa carbon màu đen chất lượng cao không chứa thành phần kim loại, chịu được tác động của tia cực tím, chứa các chất chống oxy hóa (antioxindant) thích hợp, không có khả năng phát triển nấm mốc.
Lớp vỏ có chất lượng đồng đều, không gồ gề, độ dày đồng nhất, tròn đều trên toàn bộ chiều dài cáp, không chứa bong bóng khí, không bị chia tách, không có vết rạn nứt phồng rộp vón cục hay bất kỳ khuyết tật nào.
Chiều dày vỏ cáp: ≥ 1.0mm.

Lớp băng thép gợn sóng
Lớp băng thép gợn sóng (Corrugated steel tape) có tác dụng bảo vệ cáp khỏi các tác động cơ học và chống loài côn trùng, gặm nhấm. Băng được quấn dọc toàn bộ lõi cáp với phần chờm lên nhau của băng thép nhỏ nhất là 3 mm.
Lớp băng thép được làm từ vật liệu thép được phủ Ethylene arcylic copolyme ở hai mặt.

Lớp vỏ ngoài của cáp quang chôn trực tiếp

Là lớp nhựa HDPE chứa carbon màu đen chất lượng cao không chứa thành phần kim loại, chịu được tác động của tia cực tím, chứa các chất chống oxy hóa (antioxindant) thích hợp, không có khả năng phát triển nấm mốc.
Lớp vỏ có chất lượng đồng đều, không gồ gề, độ dày đồng nhất, tròn đều trên toàn bộ chiều dài cáp, không chứa bong bóng khí, không bị chia tách, không có vết rạn nứt phồng rộp vón cục hay bất kỳ khuyết tật nào.
Chiều dày vỏ cáp: ≥ 1.5mm.
Dây treo cáp

Được làm bằng thép mạ kẽm gồm 7 sợi được bện xoắn với nhau
– Sử dụng loại dây treo 7/1.0mm cho các loại cáp có dung lượng đến 72 sợi
– Sử dụng loại dây treo 7/1.2mm cho các loại cáp có dung lượng từ 96 sợi trở lên

Bài viết này là toàn bộ mô tả, thông tin chi tiết về sản phẩm cáp quang cống kim loại hay còn gọi là cáp quang chôn trực tiếp. Viễn Thông Xanh chuyên phân phối các sản phẩm cáp quang single mode, cáp cống kim loại chôn trực tiếp,… chính hãng, giá thành cạnh tranh, đầy đủ giấy tờ CO,CQ theo yêu cầu của khách hàng. Xin vui lòng liên hệ trực tiếp với Viễn Thông Xanh để được tư vấn và hỗ trợ một cách nhanh chóng và tiện lợi nhất.
