MODULE QUANG SFP LÀ GÌ? VÀ NHỮNG ĐIỀU BẠN CẦN BIẾT

Module Quang SFP Là Gì? Và Những Điều Bạn Cần Biết

Module quang là gì? Có những loại SFP nào? Khoảng cách xa nhất SPF module có thể đáp ứng được là bao nhiêu km? Đó là những câu hỏi thường gặp nhất khi bạn đang quyết định mua các sản thiết bị công nghệ hiện đại. Để giải đáp tất cả các thắc mắc trên, Viễn Thông Xanh xin gửi đến cho bạn câu trả lời đầy đủ nhất tại bài viết dưới đây.

Module Quang SFP là gì?

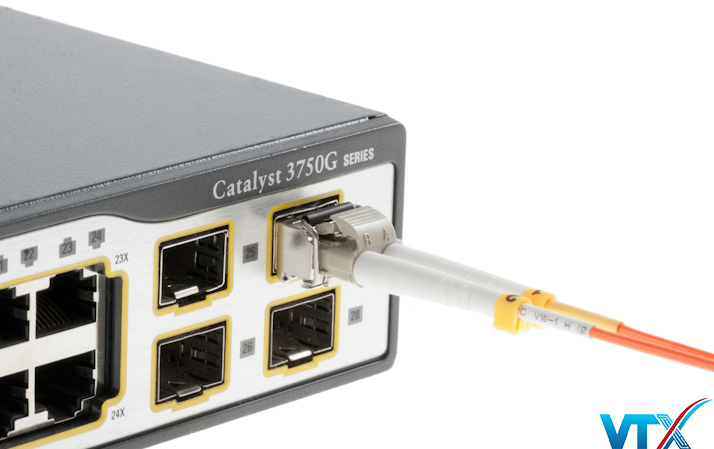

Module quang SFP hay còn được gọi là SFP transceiver, SFP module hay module quang là loại module được dùng cho các thiết bị như switch, converter, DSLAM, SDH có cổng (khe) theo chuẩn SFP (Small Form Factor).

SFP module quang là một bộ thu phát nhỏ gọn – bộ thu phát quang dạng module thế hệ mới nhất hiện nay. Sản phẩm này có được thiết kế để sử dụng cho đầu nối (connector) dạng small form factor (SFF) và có khả năng cắm nóng. Module quang thường được ứng dụng trong viễn thông và truyền số liệu. Ngày nay SFP module đã trở thành một thiết bị chuẩn công nghiệp phổ biến, được nhiều nhà sản xuất thiết bị mạng chú trọng phát triển và hỗ trợ. Module SFP ra đời để hỗ trợ các chuẩn SONET, Gigabit Ethernet, Fibre Channel, và nhiều chuẩn truyền dẫn khác.

Cấu tạo của Module Quang

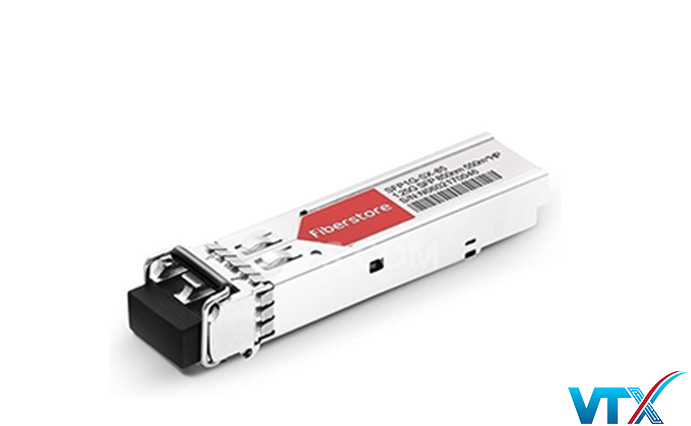

Module SFP với kích thước nhỏ gọn là chiều dài chỉ khoảng 6cm chiều rộng hơn 1cm được làm bằng chất liệu inox nên rất sáng, bên trong bao gồm một bo mạch điện tử có nhiệm vụ thu và phát tín hiệu.

Trên các module bao gồm tem bảo hành và tem thương hiệu của nhà sản xuất và trên đó các gồm đầy đủ các thông tin cần thiết như: loại module, bước sóng hoạt động, khoảng cách hoạt động tốt nhất, seri, mã code v,v…

Cũng như bộ chuyển đổi quang điện converter quang, SFP module cũng có khá nhiều loại và thường được chia làm một số loại dựa trên các đặc điểm và tiêu chí sau:

Dùng loại cáp quang: multi mode (đa mốt)  hay single mode (đơn mốt)

Số sợi quang : 2 sợi quang (2 FO hay dual fiber) , 1 sợi (1 FO hay single fiber)

Tốc độ: 155M (10/100Mbps ) , 1.25G (1000Mbps) hay SDH(STM-1, STM-4, STM-16)

Hiện tại, khoảng cách tối đa mà Module SFP có thể hỗ trợ là 140Km.

Một Module SFP có chức năng DDM, vậy DDM là gì?

DDM có tên gọi Digital-chẩn đoán và giám sát trong đó cung cấp cho người sử dụng với các thông tin quan trọng liên quan đến tình trạng của các tín hiệu truyền, nhận. Đây được coi là cải tiến vượt trội của loại thiết bị này, những module quang 1 sợi có trang bị tính năng DDM sẽ giúp chuẩn đoán, giám sát và cung cấp cho người sử dụng các thông tin cần thiết về lượng dữ liệu đang truyền, nhận. Đồng thời, phát hiện ra những lỗi phát sinh để khắc phục chúng thật nhanh chóng và kịp thời.

Sở hữu với nhiều tính năng vượt trội, module quang một sợi đã trở nên phổ biến hơn trong ngành viễn thông giúp cải thiện tốc độ dữ liệu.

Các tiêu chuẩn truyền dẫn phổ biến trên module quang SFP

Module SFP là một tiêu chuẩn được nhiều hệ thống mạng trên toàn thế giới lựa chọn, cho các công ty với quy mô lớn cần được quản lý tối ưu về tốc độ đường truyền, đảm bảo tốc độ, khả năng hoạt động, kết nối và tương thích với các thiết bị mạng quan trọng. Hệ thống mạch là các kết nối, đường truyền được thiết lập với đặc điểm khác nhau cho từng lớp mạch mạng, thiết bị mạng mà tiêu chuẩn đường truyền cũng sẽ khác nhau. Dưới đây là các tiêu chuẩn truyền dẫn phổ biến trên module quang SFP mà người dùng quan tâm.

Cấu tạo module quang SFP cần biết

Cấu tạo module quang SFP với thiết kế 2 đầu được bọc connector và sợi cáp quang. Trong đó, cáp quang được phân thành 2 loại: cáp quang singlemode và cáp quang multimode với số sợi cáp quang từ 1- 16 sợi. Số sợi cáp quang cho phép mở rộng chiều dài liên kết tối đa có thể đạt 150km.

Tiêu chuẩn đường truyền trên module quang SFP

Tiêu chuẩn đường truyền SFP tích hợp trên module quang chính là những giao thức kết nối, ứng dụng công nghệ, cho đặc điểm đường truyền tín hiệu khác nhau. Mỗi tiêu chuẩn đường truyền đại diện cho một giao thức kết nối, tính năng , cho hiệu suất đường truyền, liên kết mạng khác nhau. Sau đây là những tiêu chuẩn đường truyền phổ biến nhất trên thiết bị quang này:

Chuẩn Sonet – một chuẩn truyền dẫn trên cáp quang, dùng để phân tách mạng vật lý.

Chuẩn SFP – chuẩn kết nối mở rộng với khả năng xây dựng cấu trúc mạng LAN, WAN, uplink cắm nóng, tốc độ băng thông 1 – 10 gb.

Chuẩn Ethernet – chuẩn kết nối đường truyền mạng LAN với tốc độ truyền dẫn 10/100/1000 mbps, phổ biến trên các thiết bị switch layer 2.

Còn khá nhiều chuẩn kết nối được trang bị trên module cáo quang SFP cho khả năng kết nối và mở rộng đường truyền tốc độ cao, cho nhiều mạch mạng phân lớp khác nhau.

Chuẩn fibre channel – một tiêu chuẩn kết nối mạng LAN toàn cầu. Công nghệ dẫn truyền mạng tốc độ cao từ 2-4-6-16 gbps, sử dụng chủ yếu cho mạng lưu trữ

Làm thế nào để phân loại được thiết bị module quang SFP?

Phân loại module quang SFP

Thiết bị quang này được phân thành nhiều loai theo các tiêu chí cụ thể về:

Xét về số sợi quang:

+ Module quang 2 sợi (2 FO/dual fiber):

Tốc độ truyền tải lên đến 155MB, hoạt động ở bước sóng 1310 nm, khoảng cách 20KM và được kết nối bằng đầu Duplex LC/UPC. Phân nhỏ thành:

Module quang SFP có tốc độ truyền dữ liệu 622Mbps, bước sóng 850nm, 1310nm, 1550nm.

Module quang SFP có tốc độ truyền dữ liệu 2.5Gbps, bước sóng 850nm, 1310nm, 1550nm.

Module quang SFP có tốc độ truyền dữ liệu 4.25Gbps, bước sóng 850nm, 1310nm, 1550nm…

+ Module quang 1 sợi (1 FO/ single fiber) cho phép truyền dẫn quang 2 chiều trên một đơn mode với bước sóng 1310nm và 1490mm, 15dB, cho các kết nối thuộc “point – to – point” khoảng cách 10km. Có các loại module 1 sợi cơ bản sau:

Module 1 sợi 155M, 2km, 10km, 25km, 40km, 60km, 80km, 120km. Tx/Rx 1310/1550nm hoặc 1550/1310.

Module 1 sợi 1.25G, 2km, 10km, 25km, 40km, 60km, 80km, 120km. Tx/Rx 1310/1550nm hoặc 1550/1310.

Module 1 sợi 2.5G, 2km, 10km, 25km, 40km, 60km, 80km, 120km. Tx/Rx 1310/1550nm hoặc 1550/1310.

Module 1 sợi 4.25G, 2km, 10km, 25km, 40km, 60km, 80km, 120km. Tx/Rx 1310/1550nm hoặc 1550/1310.

Module 1 sợi 10G, 2km, 10km, 25km, 40km, 60km, 80km, 120km. Tx/Rx 1310/1550nm hoặc 1550/1310.

Xét về mặt tốc độ có 3 loại:

+ Module SDH (STM-1, STM-4, STM-16) tương thích với IEEE 802.3u 100Base-SX, 100Base-LX, 100Base-ZX.mode.

+ Module tốc độ 155M (10/100Mbps).

+ Module tốc độ 1.25G (1000Mbps).

Xét về cáp quang:

+ Cáp quang singlemode (Đơn mode)

+ Cáp quang multimode (Đa mode).

Lưu ý nhỏ khi lựa chọn module quang SFP:

Sự lựa chọn tùy vào mục đích sử dụng của mỗi người sao cho phù hợp. Đảm bảo đáp ứng nhu cầu và đạt hiệu quả tối đa trong quá trình sử dụng. Thông thường để lựa chọn một module quang SFP chất lượng người sử dụng sẽ chú ý đến chức năng DDM-Digital. Những module quang có trang bị tính năng này sẽ giúp chẩn đoán , giám sát, cung cấp cho người dùng các thông tin cần thiết về lưu lượng dữ liệu đang truyền và nhận.

Đồng thời chúng cũng kịp thời phát hiện ra các lỗi phát sinh trong quá trình hoạt động để khắc phục nhanh chóng và kịp thời.

Mua Module Quang SFP ở đâu chất lượng?

Trên thị trường hiện nay có rất nhiều nhà cung cấp thiết bị này cũng như sản xuất, giá thành của các dòng module SFP cũng chênh nhau khá nhiều. Nên để lựa chọn một địa điểm để mua được một sản phẩm uy tín, chất lượng không hề dễ dàng cho người tiêu dùng. Đến với Viễn Thông Xanh, quý khách hàng sẽ luôn yên tâm về sản phẩm và chất lượng dịch vụ do chúng tôi cung cấp. Các sản phẩm tại VTX bao gồm: hộp phối quang ODF, dây nhảy quang, module quang, măng xông quang…Với đội ngũ tư vấn viên và kỹ thuật viên có kinh nghiệm nhiều năm trong nghề công nghệ thông tin sẽ luôn đáp ứng và giải đáp các thắc mắc của quý khách hàng, mang lại cho quý khách sự hài lòng nhất.

Mọi thông tin xin vui lòng liên hệ tới Hotline của Viễn Thông Xanh Việt Nam để được tư vấn và hỗ trợ.
