Đầu nối MTP là gì? Những điều cần lưu ý khi sử dụng đầu nối MTP
Đầu nối MTP là một trong những chuẩn đầu dây nhảy quang được áp dụng rộng rãi trong các ứng dụng mạng có mật độ và yêu cầu tốc độ cao như: các trung tâm dữ liệu, phương tiện truyền thông, ứng dụng điều khiển công nghiệp. Từ khi được phát triển và chính thức được sử dụng trên thị trường, chuẩn đầu MTP được săn đón nhờ khả năng truyền tải tốc độ lên tới 40G/100G/400G. Tuy nhiên, trên thị trường Việt Nam, chuẩn đầu này hiện chưa được nhiều người biết đến cũng như có rất ít thông tin và tài liệu về chuẩn đầu này. Vậy chuẩn đầu nối MTP là gì? Hãy cùng Viễn Thông Xanh tìm hiểu.
Đầu nối MTP là gì?
MTP là nhãn hiệu đã đăng ký của US Conec, là từ viết tắt của Multi-fiber Termination Push-on.Ngoài ra, một cái tên cũng được nhiều người sử dụng hơn là chuẩn đầu MPO – đây cũng là một chuẩn đầu thường được xem có thể hoán đổi được cho MTP. Mặc dù các đầu nối thương hiệu MTP hoàn toàn tuân thủ các tiêu chuẩn MPO và hoàn toàn tương thích với các đầu nối của dây nhảy quang MPO, tuy nhiên, các đầu nối MTP lại không hoàn toàn giống với MPO. Điểm khác của 2 chuẩn đầu này chính là loại giao diện được tiêu chuẩn hóa, MTP có thể được coi là một phiên bản kết nối hiệu suất cao của MPO. Đầu nối MTP có thể cung cấp kết nối nhanh cho tối đa 72 sợi quang, trong đó loại 8 sợi, 12 sợi và 24 sợi là loại phổ biến nhất và được sử dụng nhiều nhất. Các đầu nối này có thể kết nối với các loại cáp khác nhau như dây nhảy quang MTP-MTP 24 sợi hay dây nhảy quang MTP-LC,…

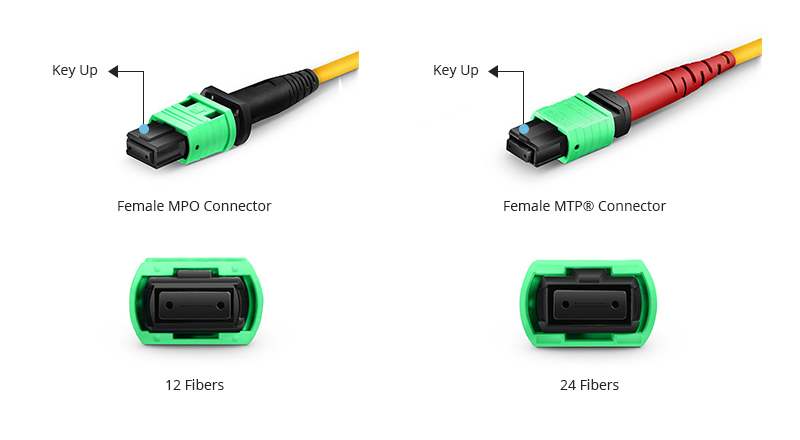

Nếu chỉ nhìn bằng mắt thường, có rất ít sự khác biệt giữa đầu nối MTP và đầu nối MPO. Cả hai đầu nối MPO và MTP đều có các biến thể của đầu nối sợi 12/24/48/72, đều có cầu tạo phần đầu nối tương tự nhau cũng như loại đầu cắm đực và cái. Tuy nhiên, so với các đầu nối MPO tiêu chuẩn, đầu nối MTP cung cấp các tính năng mới được cấp bằng sáng chế và cải tiến hiệu suất đáng kể.
Các tính năng của đầu nối MTP
Mặc dù các đầu nối MPO và đầu nối MTP có cùng một yếu tố hình thức và đều loại khớp nối kéo đẩy đa pha (SNAP), để cải thiện hiệu suất quang học và cơ học, các đầu nối MTP được phát triển bởi US Conec có một số đặc điểm thiết kế độc đáo, góp phần vào sự đơn giản nhanh chóng cũng như tính linh hoạt và ổn định trong quá trình sử dụng.
Cài đặt đơn giản và nhanh chóng

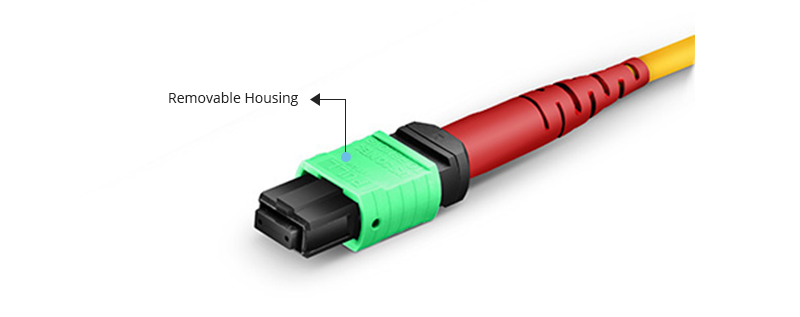

Một đầu nối MTP bao gồm nhiều sợi trong một ferrule. So với các hệ thống sợi truyền thống, thời gian cài đặt hệ thống MTP có thể giảm tới 75%. Đầu nối MTP được thiết kế với vỏ ngoài có thể tháo rời, không chỉ cho phép thuận tiện cho việc thi công cũng như vệ sinh ferrule MT mà còn dễ dàng trong việc chuyển đổi giữa đầu đực và đầu cái hoặc ngược lại. Bất kể trước, trong hay sau quá trình lắp đặt, các đầu nối MTP với vỏ có thể tháo rời đều mang đến giải pháp dễ dàng và hiệu quả cho người dùng.
Tính ổn định
Trong đầu nối MTP, có một kẹp kim loại, giúp loại bỏ các chân bị mất và lực lò xo trung tâm. Thiết kế lò xo tối đa hóa giải phóng lực tác động lên hệ thống đa sợi bên trong để tránh hư hỏng sợi quang. Đầu nối MTP sử dụng ferrules được làm từ chất liệu nhựa nhiệt dẻo, có khả năng đàn hồi tốt hơn với nhiệt độ khác nhau. Chính nhờ điều này giúp cho chuẩn đầu MTP luôn duy trì một đường kính đầu ferrules không đổi, tạo ra các kết nối vật lý đáng tin cậy hơn.
Nhìn chung, các đầu nối MTP® thực hiện các tính năng ưu việt mang tới cho người dùng sự đơn giản, nhanh chóng, linh hoạt và ổn định trong quá trình thi công. Mặc dù chúng ta không thể phủ nhận rằng MPO rẻ hơn MTP trong khía cạnh chi phí nhưng chuẩn đầu MTP vẫn là lựa chọn tốt hơn để xem xét mạng hiệu suất cao.
MTP Elite Connector Giảm suy hao và hiệu suất cao hơn
Chuẩn đầu nối MTP vẫn luôn được phát triển để có thể đáp ứng với nhu cầu ngày càng tăng về kết nối ổn định và hiệu suất mạng cao. Chuẩn đầu MTP Elite đã ra đời và được xem như là phiên bản cao cấp của đầu nối MTP® tiêu chuẩn. So với các đầu nối MTP® tiêu chuẩn và đầu nối MPO truyền thống, đầu nối MTP® Elite được sản xuất theo tiêu chuẩn chất lượng cao hơn và nghiêm ngặt hơn. Độ suy hao chèn của các đầu nối MTP® Elite thấp hơn các đầu nối truyền thống và phiên bản trước đó của mình. Phân tích so sánh cụ thể của đầu nối MTP® vs MTP® Elite được hiển thị trong biểu đồ sau.
MTP |
MTP Elite |
|||
Single Mode | Multi-mode | Single Mode | Multi-mode | |
Suy hao chèn | 0.20 dB Typical
(All Fibers) |
0.25 dB Typical
(All Fibers) |
0.20 dB Typical
(All Fibers) |
0.10 dB Typical
(All Fibers) |
0.60 dB Maximum
(Single Fiber) |
0.75 dB Maximum
(Single Fiber) |
0.35 dB Maximum
(Single Fiber) |
0.35 dB Maximum
(Single Fiber) |
|
Suy hao phản xạ | > 20dB | > 60 dB (8° Angle Polish) | > 20dB | > 60 dB (8° Angle Polish) |
Đầu ferrule MT là gì?

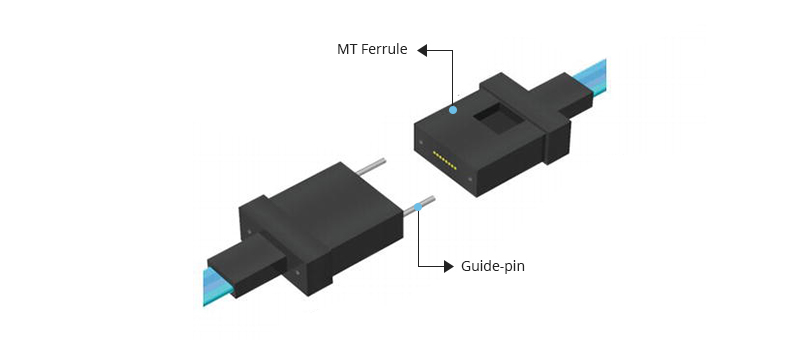

MT là tên viết tắt của cơ học mechanically transferable (liên kết truyền dẫn cơ học). MT ferrule là một ferrule đa sợi, với mặt đầu vuông nhựa kích thước 6,4×2,5mm và khoảng cách giữa các sợi là 0,25mm được sử dụng rộng rãi trong các đầu nối MPO / MTP. Khác với ferrule được sử dụng trong các đầu nối sợi khác, ferrule MT trong đầu nối MPO / MTP được chế tạo từ polymer nguyên khối và thủy tinh có độ chính xác cao thay vì vật liệu ceramic. Nó có thể kết nối nhiều sợi quang với độ chính xác và mật độ cao để đạt được mức hao hụt thấp trong mỗi sợi.
Phân cực MTP là gì và làm thế nào để duy trì nó?
Phân cực là một vấn đề quan trọng trong các hệ thống cáp MTP mật độ cao, được sử dụng để mô tả cách tín hiệu quang truyền từ điểm phát (Tx) phải khớp với đầu thu tín hiệu (Rx). Chỉ khi đầu nối được kết nối với cực tính đúng, quá trình truyền sẽ trở nên bình thường. Trong hệ thống MTP, loại đầu (đực/cái), định hướng (KeyUp / KeyUp hoặc KeyUp / KeyDown) và căn chỉnh endface (thẳng hoặc góc) đều sẽ tác động đến phân cực MTP. Có ba phương pháp để định dạng cấu hình phân cực hệ thống đúng theo tiêu chuẩn TIA-568, Loại A, Loại B và Loại C, có thể được sử dụng cho các loại dây nhảy hết hợp với đầu MTP khác nhau như MTP-LC, MTP-SC,….
Làm thế nào để làm sạch các đầu nối MTP?
Cần phải làm sạch sợi trong quy trình sản xuất đầu nối sợi cũng như trong quá trình sử dụng của bất cứ chuẩn đầu nối sợi nào. Và đầu nối MTP cũng không ngoại lệ. Quá trình làm sạch cho các đầu nối MTP luôn trải qua ba giai đoạn: kiểm tra, làm sạch và kiểm tra lại. Quá trình làm sạch phải sử dụng kính hiển vi chính xác để kiểm tra và đảm bảo không có bụi trong một trong hai đầu nối đực hoặc cái vì nếu một một trong 2 loại đầu bị ô nhiễm, bụi bẩn có thể di chuyển sang một đầu nối khác. Làm sạch phần cuối của các đầu nối MTP phải sử dụng các công cụ làm sạch chuyên dụng MTP được thiết kế chuyên dụng để đảm bảo cho việc truyền dẫn tín hiệu luôn được đảm bảo tốc độ cao và ổn định trong quá trình hoạt động.
