Hướng dẫn bấm cáp thẳng, chéo chuẩn tại nhà
Hướng dẫn bấm dây mạng chuẩn tại nhà
Việc bấm dây mạng sẽ vô cùng dễ dàng đối với nhân viên kĩ thuật có kinh nghiệm chuyên sâu về mạng. Tuy nhiên, đối với các bộ phận người dùng dây cáp mạng hiện nay hoặc ngay cả những sinh viên kĩ thuật mới ra trường thì việc bấm đầu dây mạng sao cho chuẩn nhiều khi trở nên rất bỡ ngỡ và khó khăn.
Vì vậy, Viễn Thông Xanh xin chia sẻ hướng dẫn một cách chi tiết và cụ thể cách bấm dây mạng (bấm thẳng – bấm chéo) một cách dễ hiểu nhất để Quý vị có thể bấm dầu dây mạng một cách chuẩn và chính xác ngay tại nhà.
Các Thiết Bị Cần Có Để Tiến Hành Bấm Dây Mạng:

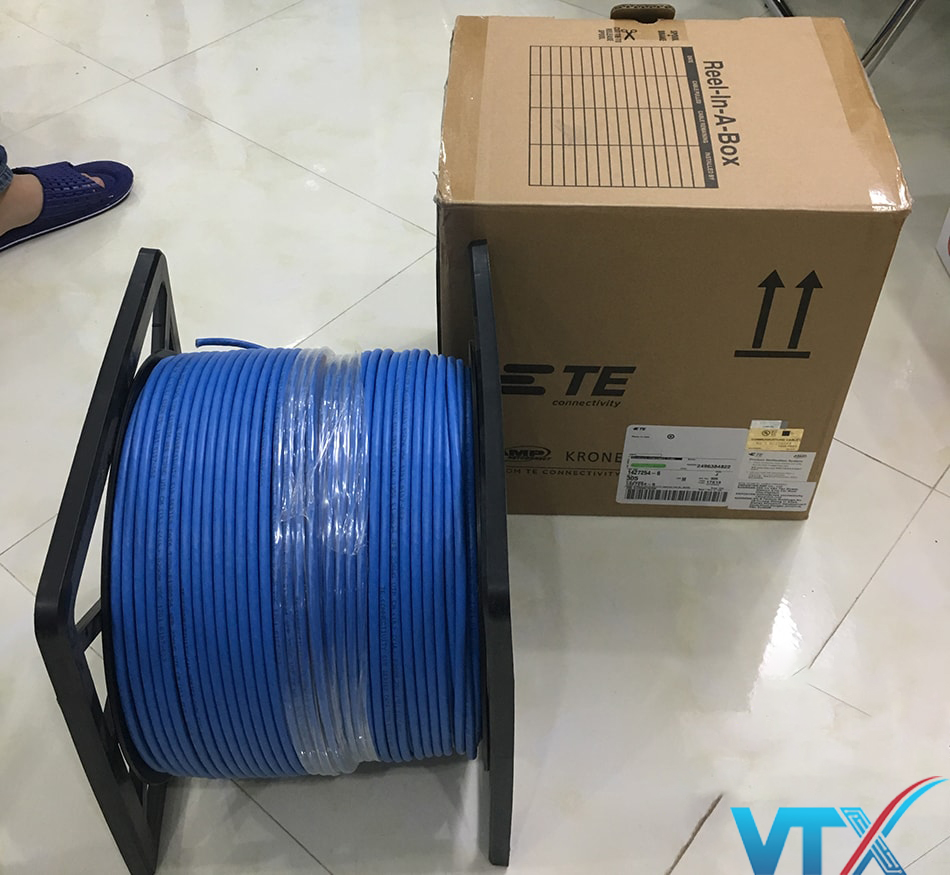

a.Cáp mạng:
Trên thị trường hiện nay có rất nhiều loại cáp mạng, trong đó phổ biến nhất là 2 loại là Cat5e và Cat6. Tùy theo mục đích cũng như yêu cầu của hệ thống mạng để lựa chọn loại dây cũng như độ dài tương ứng sao cho hợp lý. Cáp mạng rất đa dạng có nhiều chủng loại khác nhau với rất nhiều thương hiệu để người dùng tùy chọn, Quý vị có thể tham khảo một số thương hiệu phổ biến hiện nay như: Commscope, ADC Krone, GoldenLink, LS, Alantek,…

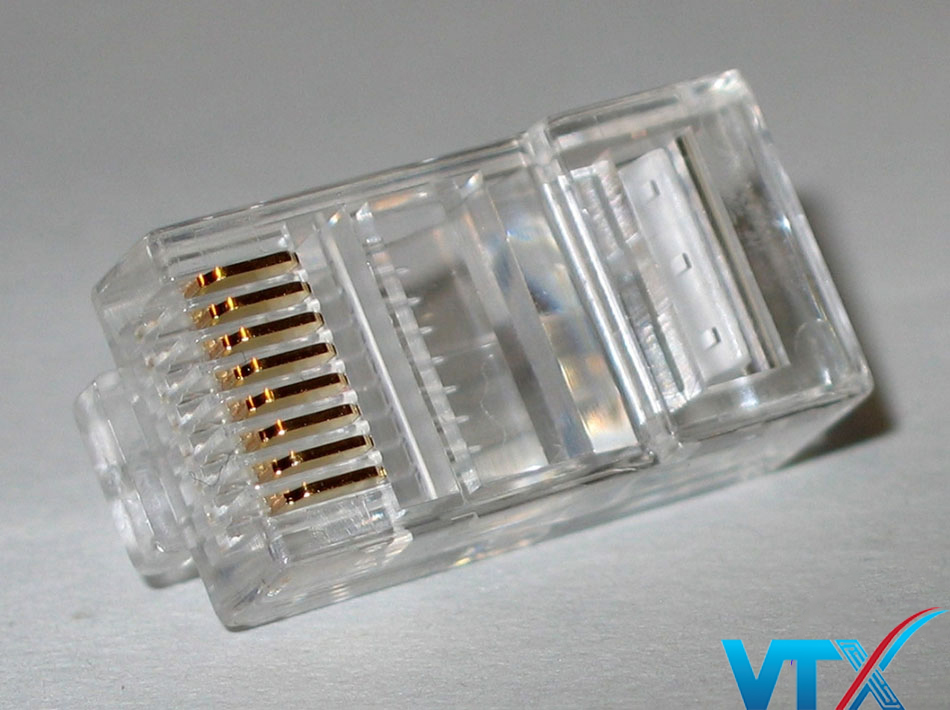

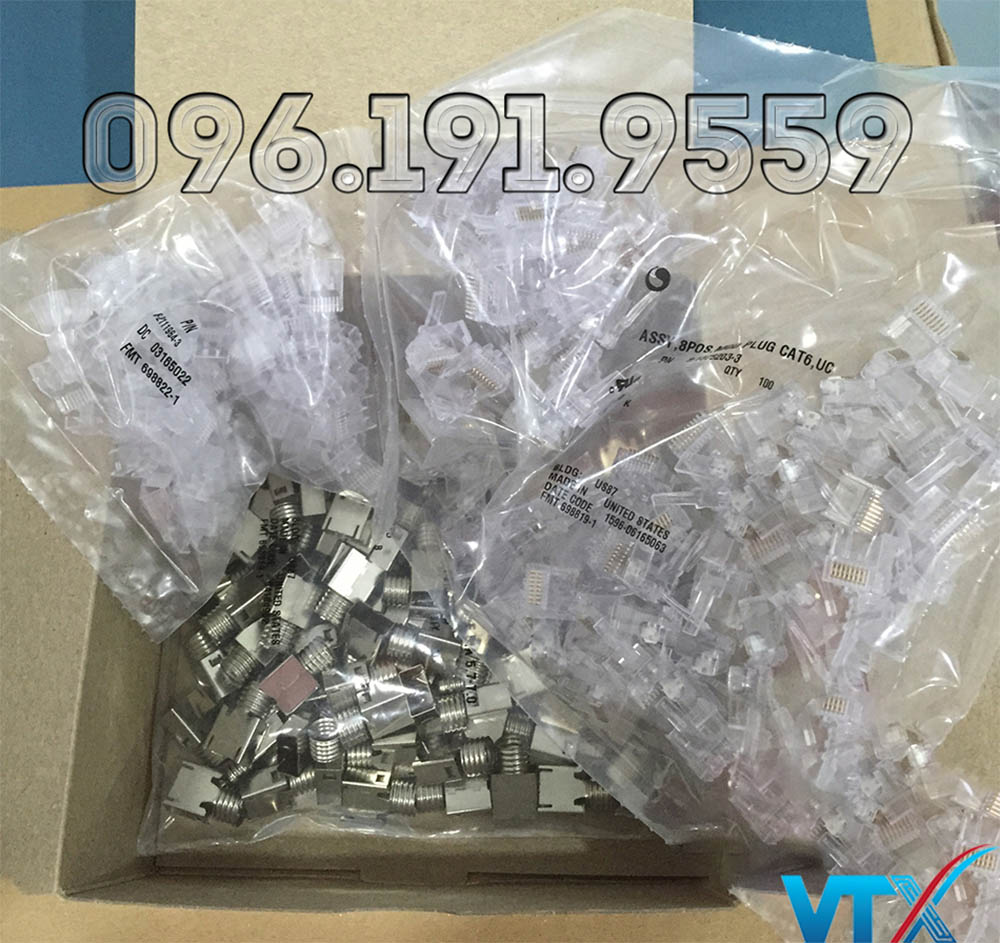

b.Đầu hạt mạng:
Không khác gì cáp mạng, đầu hạt mạng cũng được chia ra làm 2 loại là Cat5 và Cat6. Khi mua phụ kiện này, có một số lưu ý cho quý vị về chất liệu của hạt phải là nhựa có tính trong suốt cao, cứng, không bị giòn, thanh nhíp giữ phía sau phải có độ đàn hồi tốt, các miếng đồng tại chân tiếp xúc vàng óng. Việc lựa chọn đầu hạt mạng tốt ảnh hưởng trực tiếp đến chất lượng và tính ổn định của hệ thống mạng.

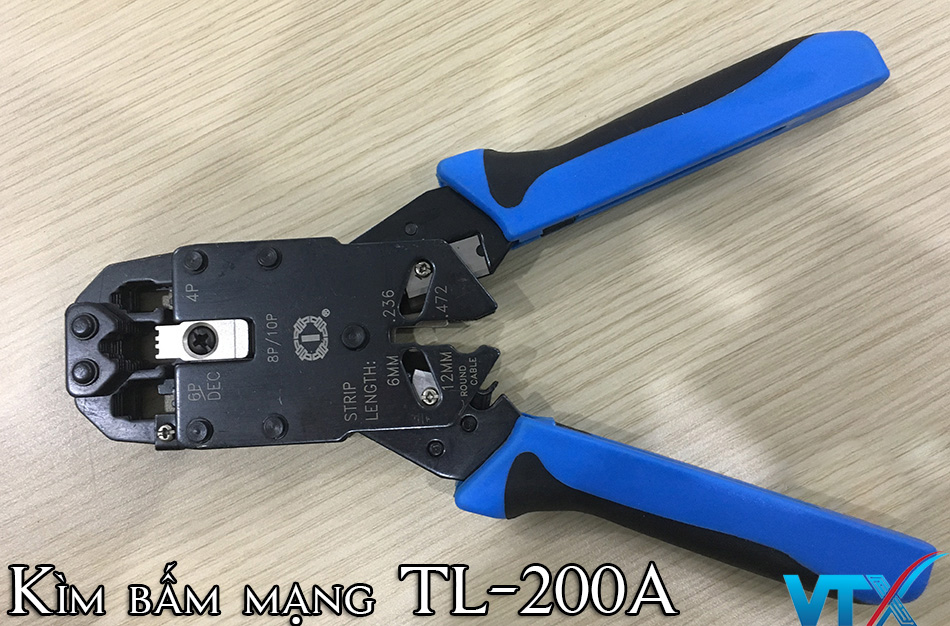

c.Kìm bấm hạt mạng:
Kìm bấm loại chất lượng cao thường được chế tạo bằng loại thép không gỉ, có phần đầu bấm có khả năng tháo rời, thay thế được khi hỏng hoặc cũ. Khi đưa đầu cáp RJ45 vào khe bấm của kìm phải vừa khít, không quá rộng hoặc quá chật, đầu cáp có thể rút ra một cách dễ dàng sau khi bấm xong. Một số loại kìm có thêm phần dao cắt cáp và khe dùng để tước vỏ dây cáp. Quý vị có thể tham khảo một số thương hiệu kìm bấm mạng như: Commscope, Golden Link hay Talon,…

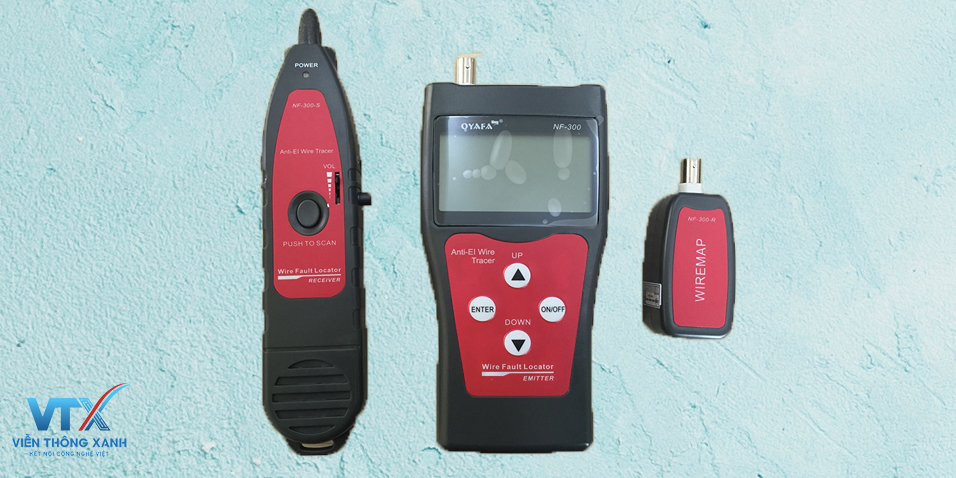

d.Máy kiểm tra cáp:
Có những loại máy kiểm tra cáp đơn giản bằng đèn LED giúp bạn biết bạn đã bấm đúng vị trí các sợi cáp vào đầu RJ45, test khả năng thông 2 đầu của đầu bấm. Cũng có những loại máy tốt hơn có màn hình LCD hiển thị đẩy đủ các thông tin và cho phép kiểm tra nhiều loại cáp khác như cáp đồng trục, hay cáp USB…Hiện ở mức giá tầm trung, máy test mạng Noyafa là sản phẩm rất được các giới kĩ thuật ưa chuộng và tin tưởng sử dụng phổ biến nhất.
Các bước bấm đầu cáp

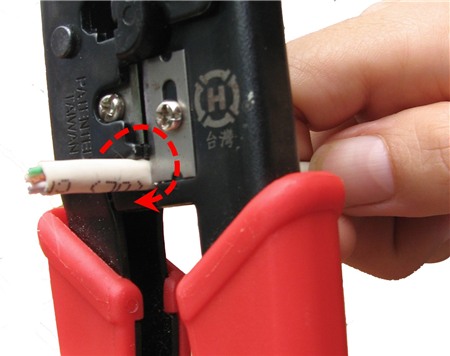

Bước 1: Cắt vỏ cáp
Đầu tiên các bạn phải cắt lớp vỏ nhựa bao bọc bên ngoài bốn đôi dây cáp xoắn. Sau đó đưa cáp vào khe tước vỏ cáp cách đầu cáp khoảng từ 3 đến 4cm bóp kìm nhẹ tiếp theo xoay cáp một vòng. Kéo nhẹ cáp ra, bạn sẽ thấy lớp vỏ phía đầu cáp bị cắt đứt và rơi ra, mà không ảnh hưởng gì đến các sợi cáp đồng bên trong.
Bước 2: Sắp xếp sợi cáp
Trước hết, để có được đầu bấm đúng và chuẩn xác, chúng ta cần phải biết được 2 chuẩn bấm đầu được sử dụng hiện nay là chuẩn T568A và T568B. Mỗi loại chuẩn khác nhau sẽ có cách sắp xếp lõi dây khác nhau. Sau khi tháo xoắn bốn đôi cáp, kéo thẳng chúng ra, sắp xếp sợi dây nằm thẳng hàng và song song với nhau theo thứ tự chuẩn A hay B tùy theo nhu cầu của bạn. Thứ tự màu sắp xếp tương ứng từ trái qua phải như sau:
Sơ đồ màu cho chuẩn T568A:
- Trắng xanh lá
- Xanh lá
- Trắng cam
- Xanh dương
- Trắng xanh dương
- Cam
- Trắng nâu
- Nâu
Sơ đồ màu cho chuẩn T568B:
- Trắng cam
- Cam
- Trắng xanh lá
- Xanh dương
- Trắng xanh dương
- Xanh lá
- Trắng nâu
- Nâu
Có 2 kiểu bấm mạng phổ biến nhất và có thể sử dụng cho hầu hết tất cả các thiết bị mạng, thiết bị văn phòng hiện nay là:

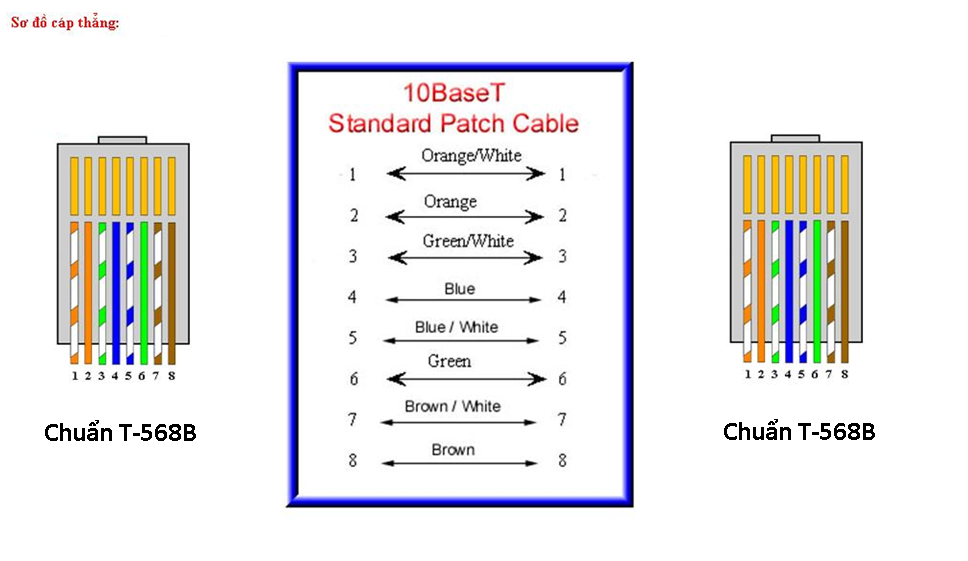

Bấm thẳng: là kiểu bấm này dùng để nối 2 thiết bị khác loại lại với nhau như: giữa PC – Switch, Switch – Router…Kiểu bấm này người dùng 2 đầu cùng 1 chuẩn (A-A hoặc B-B)

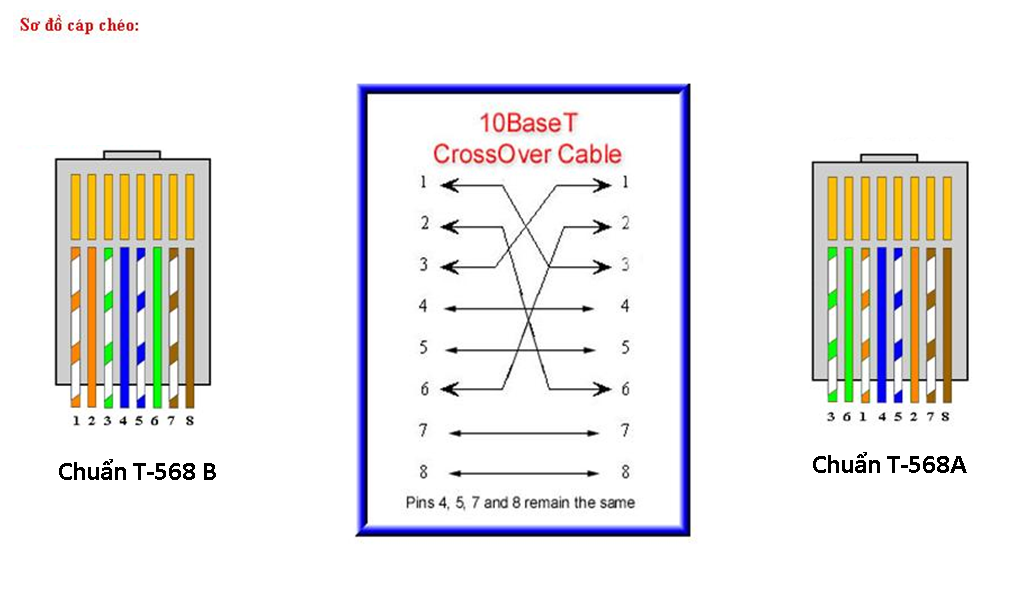

Bấm chéo: được sử dụng để nối 2 thiết bị cùng loại như: Router – Router, PC – PC, …Kiểu bấm này người dùng sẽ bấm mỗi đầu dây là 1 chuẩn (A-B hoặc B-A)
Tùy thuộc vào nhu cầu sử dụng cũng như mục đích kết nối giữa các thiết bị nào để các bạn có thể tùy chọn kiểu bấm sao cho phù hợp nhất.

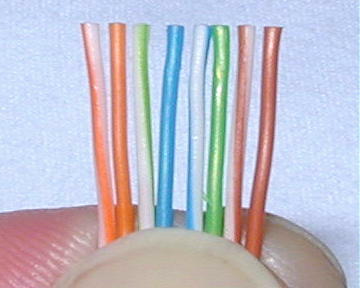

Bước 3: Xén cáp
Trong lúc các bạn sắp xếp các đầu sợi cáp mà không bằng nhau hoặc cao thấp không đồng đều. Và đưa các sợi cáp này vào đầu hạt mạng để bấm thì sẽ không thể có sự tiếp xúc tốt nhất với các chân của hạt mạng. Vì vậy bạn cần tiến hành xén đều các đầu cáp. Khoảng cách giữa đầu cáp sau khi xén cách đầu vỏ cáp trong khoảng 8mm – 10mm.
Bước 4: Đưa cáp vào bấm
Trên đầu hạt bấm mạng có quy định chung là, khi quay mặt có chân kết nối lên phía trên, đầu nhíp giữ ở phía dưới thì thứ tự các đầu cáp sẽ được tính từ trái sang phải. Sau khi xén các sợi cáp, bạn giữ nguyên vị trí cáp rồi đưa vào đầu hạt mạng, đẩy chúng thật mạnh cho các sợi cáp chui vào các khe của hạt. Thứ tự chân hạt mạng được đánh số từ trái sang phải
Bạn cần lưu ý các vị trí sợi cáp được đưa vào sao cho chất lượng đầu bấm được tốt nhất. Những sợi cáp nhỏ phải được đẩy đến vị trí của chân đồng trên đầu RJ45 hay chưa. Vị trí thứ hai cần xem là phần vỏ cáp có vào đến vị trí chốt nhựa của đầu bấm hay không.

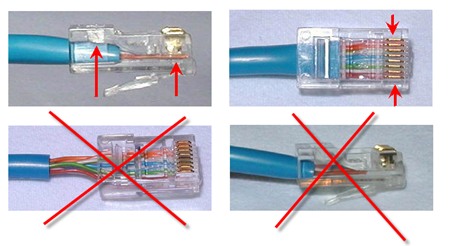

Lưu ý khi đưa cáp vào hạt mạng để bấm
Bước 5: Bấm cáp
Đưa đầu RJ45 chứa cáp chúng ta vừa làm vào đúng vị trí khe bấm RJ45 của kìm bấm mạng. Bóp thật mạnh một cách dứt khoát đến khi nghe một tiếng tách nhỏ. Tiếng kêu này là do kềm bấm đẩy mạnh chốt nhựa đè xuống đầu vỏ cáp để giữ chặt cáp, cố định các sợi cáp với chân hạt mạng RJ45
Bước 6: Kiểm tra
Đưa hai đầu cáp vào hai khe RJ45 trên 2 phần của thiết bị kiểm tra bật công tắc máy kiểm tra mạng sang trạng thái ON:
Đối với sợi cáp thằng: Máy sẽ chuyển liên túc giữa các vị trí cáp của đầu RJ45 bằng cách bật đèn LED lần lượt vị trí từ 1 đến 8, nếu trên hai phần của máy kiểm tra cáp cùng hiện các đèn có số giống nhau là bạn đã bấm đúng một sợi cáp thẳng
Và cáp chéo: thì khi kiểm tra có đôi chút khác biệt, khi đèn ở phần này bật vị trí 1, thì ở đầu kia phải là vị trí 3, đầu này là bật vị trí 2, thì phần kia là vị trí 6 và tương tự ngược lại.
Bài viết trên đây là một vài chia sẻ giúp quý vị có thể tự mình bấm dây mạng tại nhà theo 2 kiểu chéo hoặc thẳng sao cho chuẩn và đúng nhất.
