NHÌN ĐÈN TÍN HIỆU – CHUẨN ĐOÁN BỆNH TRÊN CONVERTER QUANG

NHÌN ĐÈN TÍN HIỆU – CHUẨN ĐOÁN BỆNH TRÊN CONVERTER QUANG

Bộ chuyển đổi quang điện (hay có tên gọi khác là Converter quang) là thiết bị hỗ trợ chuyển đổi tín hiệu điện sang tín hiệu quang và ngược lại. Đây là thiết bị được sử dụng phổ biến trong các hệ thống có yêu cầu về truyền tải dữ liệu tốc độ cao, khoảng cách lớn và đòi hỏi khắt khe về sự ổn định của tính hiệu.

Trên Converter có 6 đèn LED hiển thị trạng thái hoạt động hệ thống mạng. Qua đó, người sử dụng có thể dễ dàng nắm bắt được tình trạng hoặc các lỗi xảy ra trong hệ thống mạng của mình và đưa ra phương án xử lý hiệu quả và nhanh nhất.

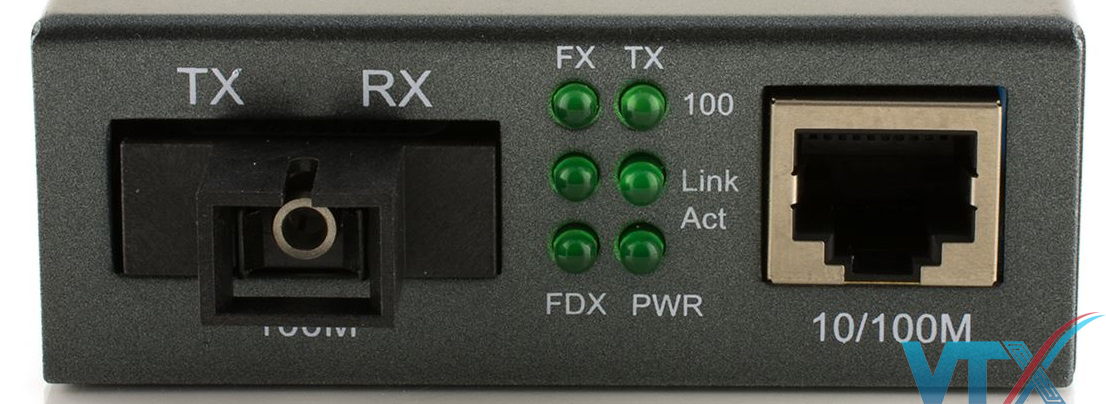

Hệ thống đèn của Bộ chuyển đổi quang điện

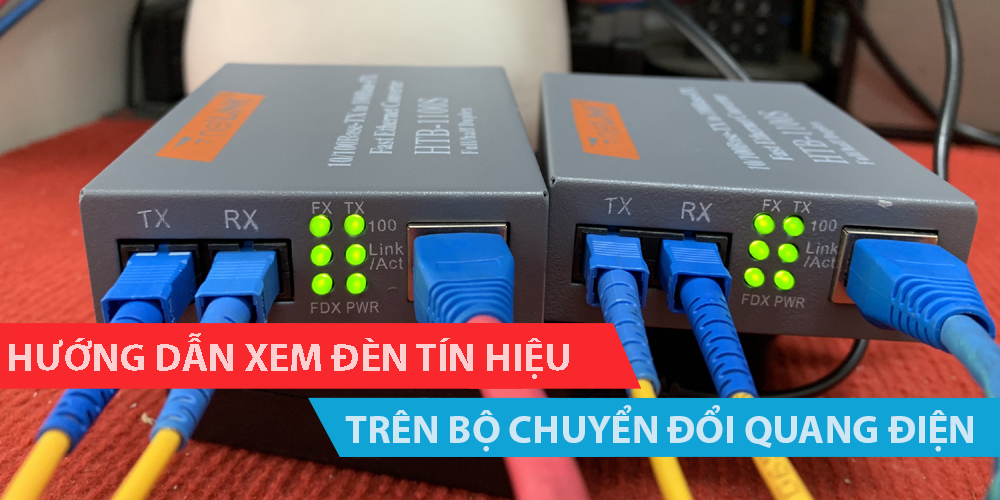

Hệ thống đèn trạng thái của Converter quang được chia thành 2 hàng dọc TX và FX và 3 hàng ngang là (Ngõ vào, tín hiệu truyền nhận, ngõ ra). Khi mạng hoạt động bình thường ở trạng thái ổn định, cả 6 đèn sẽ sáng ( đối với Converter quang điện 10/100) với 2 đèn giữa (Link/Act) sẽ nháy sáng liên tục.

Các kí hiệu viết tắt được viết trên đèn:

– PWR: đèn nguồn

– Link/Activity: đèn dữ liệu truyền nhận

– FDX: Là đèn hoạt động ở chế độ Full Duplex. Nếu đèn này không sáng thì hệ thống Fast Ethernet đang ở chế độ Half Duplex. Hiện tại hầu hết các Converter quang điện đều có khả năng tự động điều chỉnh chế độ Duplex trên cổng TX và thể hiện trạng thái này tại đèn LED phía trước.

– FX: Là chuẩn cho công nghệ truyền sử dụng cáp quang

– TX: Là công nghệ trong mạng Fast Ethernet, cho phép truyền tín hiệu bằng cắp đồng xoắn đôi

Một số lỗi thường xảy ra và cách nhận biết

Trường hợp 1:  mất tín hiệu quang, cả 2 đèn Link/Act của hàng FX bị tắt: Lúc này người dùng cần kiểm tra Dây nhảy quang nối từ Converter quang vào hộp phối quang (ODF quang) xem có bị đứt không. Tiếp đến kiểm tra đường truyền cáp quang nối từ ODF quang đầu ra sang ODF đầu vào. Quý có thể kiểm tra bằng phụ kiện quang như bút soi quang để kiểm tra độ thông quang (Với các hệ thống mạng Internet sử dụng bộ Converter quang điện đoạn cáp quang  được cung cấp bởi nhà mạng, tốt hơn hết quý vị nên gọi cho nhân viên nhà mạng đến để khắc phục đường truyền)

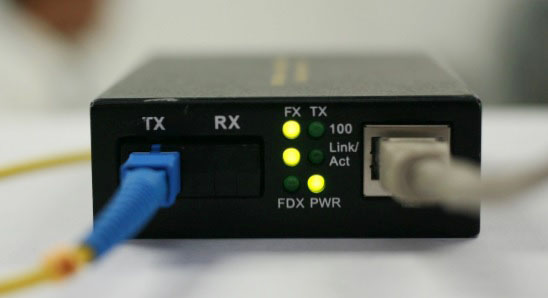

Trường hợp 2: bị mất kết nối LAN từ Switch đến Converter quang, đèn hàng TX và đèn FDX sẽ không sáng, lúc này ta xử lý theo cách sau: Thử sử dụng cổng kết nối khác trên Switch mạng. Kiểm tra dây cáp mạng nối từ Bộ chuyển đổi quang điện vào Switch được kết nối đúng chưa, Cáp mạng phải được cắm chắc chắn tại tất cả các kết nối. Nếu cáp mạng được cắm đúng, chuẩn mà vẫn chưa thấy cải thiện thì cần phải thay dây cáp mạng khác.

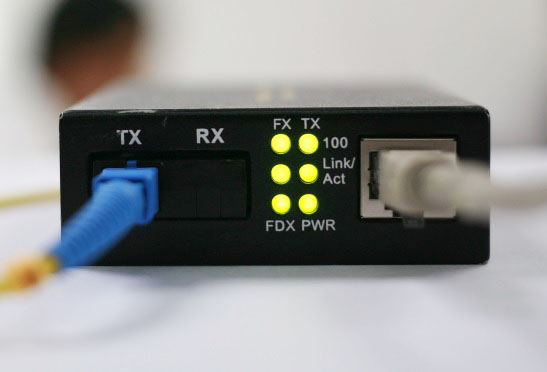

Trường hợp 3: trong trường hợp sáng đủ 6 đèn mà vẫn không có mạng: Trường hợp này xuất hiện phần lớn là do Modem hoặc Switch mạng bị đơ, hãy thử reset lại thiết bị. Trường hợp không tìm ra được điểm xảy ra sự cố Quý vị nên chia nhỏ hệ thống mạng để tìm nguyên nhân một cách chính xác và dễ dàng hơn.

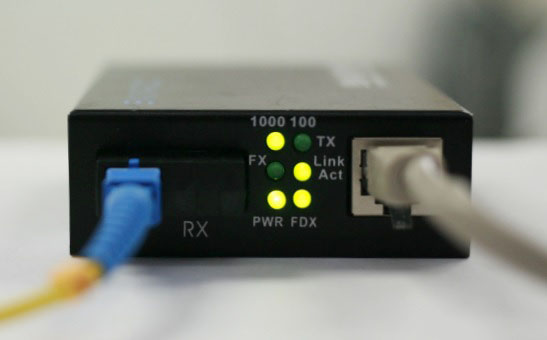

Trường hợp 4: với sản phẩm bộ chuyển đổi quang điện 1GB, khi mất tín hiệu quang, đèn FX sẽ tắt, Converter quang lúc này chỉ còn 4 đèn sáng.

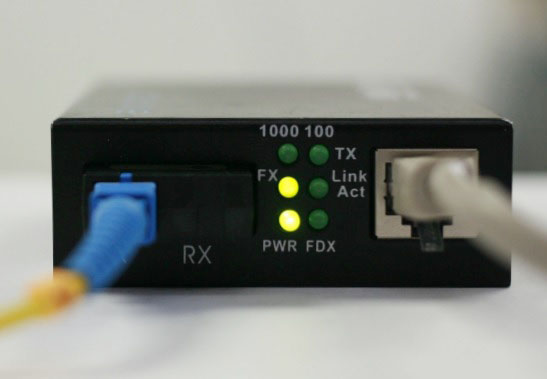

Trường hợp 5: Khi mất kết nối LAN từ Switch tới Converter quang điện 2 đèn hàng TX sẽ bị mất, lúc này chỉ còn FX và đèn nguồn trên Converter quang sáng.

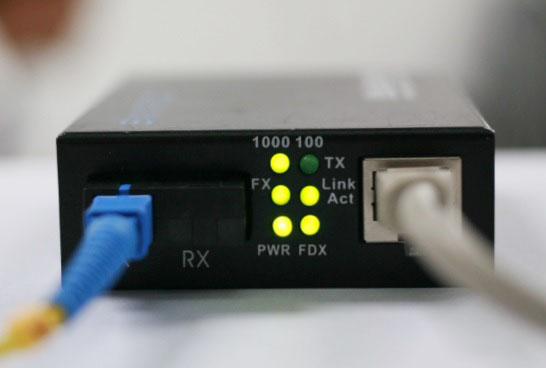

Trường hợp 6: khi Converter quang điện sáng đã đủ 5 đèn nhưng vẫn không có kết nối: Quý vị nên kiểm tra xem thiết bị như Switch hoặc Bộ chuyển đổi quang điện có bị treo hay không và khới động lại thiết bị. Kết hợp với đó là phân nhỏ hệ thống mạng để việc chẩn đoán lỗi xảy một cách chính xác và đơn giản nhất.

Trên đây là 6 trường hợp dễ nhận biết nhất và cách khắc phục sử cố của bộ chuyển đổi quang điện – Converter quang.  Nếu Quý vị có nhu cầu cần được tư vấn, báo giá hay tìm hiểu thêm thông tin chi tiết về các sản phẩm Converter quang, xin vui lòng liên hệ với chúng tôi để được tư vấn và hỗ trợ một cách nhanh chóng nhất. Công ty Cổ phần Viễn Thông Xanh Việt Nam là một trong những đơn vị chuyên phân phối các sản phẩm Converter quang chính hãng đến từ nhiều thương hiệu khác nhau như: Optone, 3onedata, TP-Link, BTON… Với đội ngũ kĩ thuật viên dày dặn kinh nghiệm, chúng tôi đem đến cho Quý vị những thiết bị, giải pháp mạng hiệu quả nhất, tốt nhất và tiết kiệm chi phí nhất. Liên hệ ngay!
