Các loại cáp mạng LAN và WAN mà bạn cần biết

Các loại cáp mạng LAN là thành phần không thể thiếu trong bất kỳ hệ thống mạng nào, giúp truyền tải tín hiệu giữa các thiết bị nhanh chóng và ổn định. Trong bài viết này, Viễn Thông Xanh sẽ giới thiệu chi tiết về loại cáp nào thường được sử dụng trong mạng lan, hay các lan thường dùng loại cáp mạng nào?   các loại  LAN, bao gồm cấu tạo, chuẩn tốc độ truyền tải, cách bấm dây và ứng dụng thực tế trong hệ thống mạng nội bộ cũng như kết nối diện rộng (WAN).

Tìm hiểu về các loại cáp mạng LAN

Dưới đây, VTX sẽ giúp các bạn tìm hiểu về các lan thường dùng loại cáp mạng nào?.

Các loại cáp mạng LAN

Các Lan thường dùng loại cáp nào. Các loại cáp mạng LAN trong hệ thống Ethernet gồm 3 loại cáp : cáp đồng, cáp quang và cáp console.

• Cáp đồng : gồm 2 loại cáp xoắn đôi là có vỏ bọc chống nhiễu (STP – Shielded Twisted Pair) và loại không có vỏ bọc chống nhiễu (UTP – Unshielded Twisted Pair).
• BASE-T(twisted- pain) là các loại cáp xoắn đôi.
• UTP – Unshield Twisted-Pain : là các loại cáp xoắn đôi không có vỏ bọc chống nhiễu.
  Các cặp xoắn đôi được chia thành các phân hạng : category (cat)
  Thông thường trong Lan sử dụng loại cable 1000BASE-CE sử dụng đến 4 cặp dây.

Điển hình nhất của các loại này chính là các loại cáp mạng phổ biến cat5e, cat6, cat6a, cat7,….

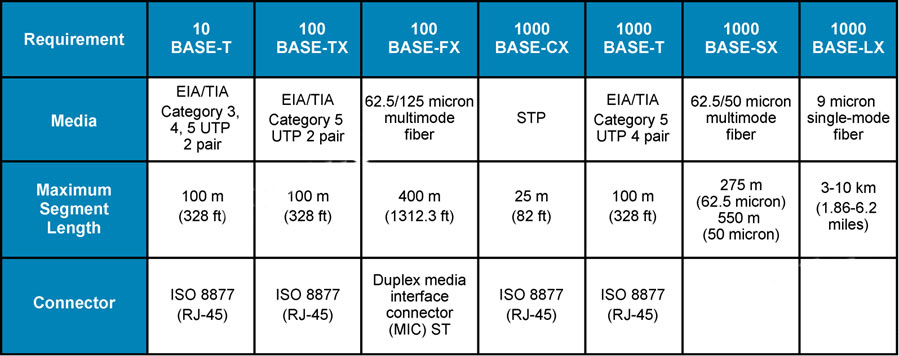

Cáp quang : gồm 2 loại là cáp quang Singlemode và cáp quang Multimode

_{các loại cáp quang SM và MM trong các điều kiện môi trường khác nhau}

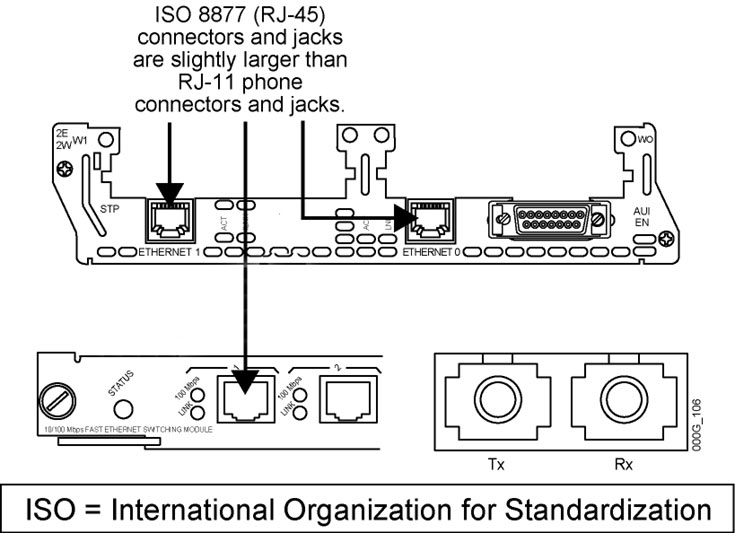

Đầu nối cho các loại cáp mạng LAN

Sau khi tìm hiều các lan thường dùng loại cáp mạng nào để kết nối vào mạng, ta tiếp tục tìm hiểu sâu hơn về các đầu nối cho dây cáp đó.

Đầu nối của các loại cáp LAN bao gồm:
RJ45 : dùng cho loại cable kết nối trong hệ thống Lan
RJ11 : dùng cho loại cable kết nối trong hệ thống Voice
Trên 1 cọng dây cáp quang thường có 2 đường dây quang.
Tx: đường dây phát tín hiệu
Rx: Đường dây thu tín hiệu

Cáp xoắn đôi không có vỏ bọc chống nhiễu

UTP – Unshielded Twisted-Pair Cable: là loại cable xoắn đôi không có vỏ bọc chống nhiễu trong việc truyền tín hiệu.

Kỹ thuật bấm cáp

Ngoài biết được loại cáp nào thường được sử dụng trong mạng lan? sau đây là kỹ thuật bấm cáp mọi người nên tham khảo

+ Có 2 kỹ thuật bấm cáp chính theo chuân quốc tế là T568A (kỹ thuật bấm cáp thẳng) và T568B (Kỹ thuật bấm cáp chéo)

+ Tùy vào việc đấu nối giữa loại thiết bị nào với thiết bị nào mà chúng ta sẽ chọn chuẩn bấm cáp. Ví dụ như đấu nối dây giữa switch với switch thì chúng ta sẽ sử dụng dây cáp chéo.

T568A (Straight-Through) : Kỹ thuật bấm cáp thẳng sử dụng để đấu nối 2 loại thiết bị khác nhóm với nhau.

T568B (Crossover Cable) : Kỹ thuật bấm cáp chéo sử dụng để đấu nối 2 loại thiết bị cùng nhóm với nhau.

Ứng dụng các chuẩn bấm cáp trong mạng LAN

Để dùng chuân nào thì thiết bị được chia làm 2 nhóm :
Router,computer,server …
Switch,hub …
Khi bấm thì các thiết bị cùng nhóm thì sử dụng cáp chéo
Các thiết bị khác nhóm sử dụng cáp thẳng

Ví dụ bấm các loại cáp mạng LAN

Dưới đây là hình minh họa trong việc sử dụng các loại cáp mạng LAN và tiêu chuẩn bấm cáp chuẩn nhất.

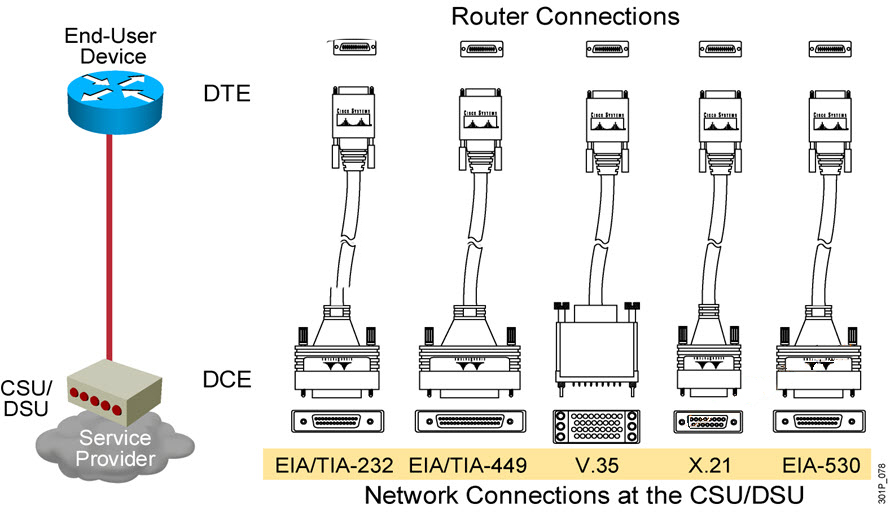

Các loại cáp sử dụng trong kết nối WAN

Trong các hệ thống mạng diện rộng (WAN), loại cáp thường được sử dụng là cáp Serial để kết nối giữa router và thiết bị của nhà cung cấp dịch vụ (ISP).

Router thường dùng cổng WIC-1T để đấu nối vào đầu DB6 chân của cáp. Các chuẩn truyền dẫn phổ biến gồm EIA/TIA-232, V.35, X.21… Trong đó, chuẩn V.35 là loại kết nối thông dụng nhất trong các hệ thống lease line.

Các loại cable để cấu hình thiết bị

Để cấu hình và quản lý thiết bị mạng, kỹ sư thường sử dụng cáp console. Loại cáp này có thiết kế đặc biệt với:

• Một đầu DB9 chân dùng để cắm vào cổng COM trên máy tính cấu hình.
• Một đầu RJ45 dùng để kết nối với cổng Console của router hoặc switch.

Nhờ có cáp console, người quản trị có thể truy cập vào giao diện cấu hình, thực hiện các thao tác thiết lập, kiểm tra hoặc khắc phục sự cố mạng một cách thuận tiện.

Kết luận

Qua bài viết trên, Viễn Thông Xanh đã giúp bạn hiểu rõ hơn về các loại cáp dùng trong LAN và WAN, cấu tạo, chuẩn bấm dây và ứng dụng thực tế trong từng môi trường. Việc lựa chọn đúng loại cáp mạng và chuẩn kết nối không chỉ giúp tối ưu hiệu suất truyền tải dữ liệu mà còn kéo dài tuổi thọ hệ thống.

Nếu bạn đang tìm hiểu về loại cáp nào không được sử dụng trong mạng Lan hay Wan, hoặc tìm kiếm các sản phẩm cáp mạng chính hãng, chất lượng cao như Cat5e, Cat6, Cat6A, cáp quang Singlemode, cáp quang Multimode hoặc cáp console, hãy liên hệ Viễn Thông Xanh để được tư vấn và báo giá tốt nhất trên thị trường.
