Cách nhận biết và phân loại cáp điều khiển

Cách nhận biết và phân loại cáp điều khiển

Cách nhận biết và phân loại cáp điều khiển

Cáp điều khiển hiện nay là một sản phẩm được sử dụng rộng rãi trên thị trường. Là những công cụ vô cùng đắc lực của các nhà máy, cơ sở sản xuất giúp việc vận hành máy móc trở nên vô cùng tiện lợi và tiết kiệm. Hôm nay, Viễn Thông Xanh sẽ cùng các bạn tìm hiểu về cách nhận biết và phân loại cáp điều khiển nhé!

Nhận biết thông qua cấu tạo của cáp điều khiển

Lớp vỏ bọc: Lớp vỏ bọc bên ngoài cùng được làm từ nhựa PVC hoặc XLPE có tính đàn hồi cao, dẻo dai với khả năng chịu lực và sức căng lớn. Đặc biệt với thành phần axit halogen ở lớp vỏ bọc ít hơn 15% tổng khối khi được nung nóng đến 800°C nên cáp điều khiển tương đối khó cháy. Hơn nữa cáp điều khiển còn có màn chắn IEC502.

Lớp chống nhiễu: Để có thể chống nhiễu một cách hiệu quả các loại dây chống nhiễu sẽ sử dụng lớp bọc bạc bằng nhôm tráng mỏng kết hợp lớp băng thép hoặc lớp lưới bằng đồng. Với các loại dây không có tính năng chống nhiễu thì sẽ chỉ có một lớp giấy bọc bên ngoài sợi truyền dẫn.

Lớp cách điện: Cáp điều khiển được làm từ nhựa PVC bám chặt dây truyền dẫn.

Lớp truyền dẫn: Dây điều khiển có nhiều cặp và nhiều lõi. Lõi của cáp điều khiển bằng đồng hàm lượng cao và không có oxy được tôi và bện bằng chất cách nhiệt PVC, PE hoặc XLPE. Lõi dẫn được bện dạng nén tròn hay kiểu nén Segments theo tiêu chuẩn quốc tế IEC 60228.

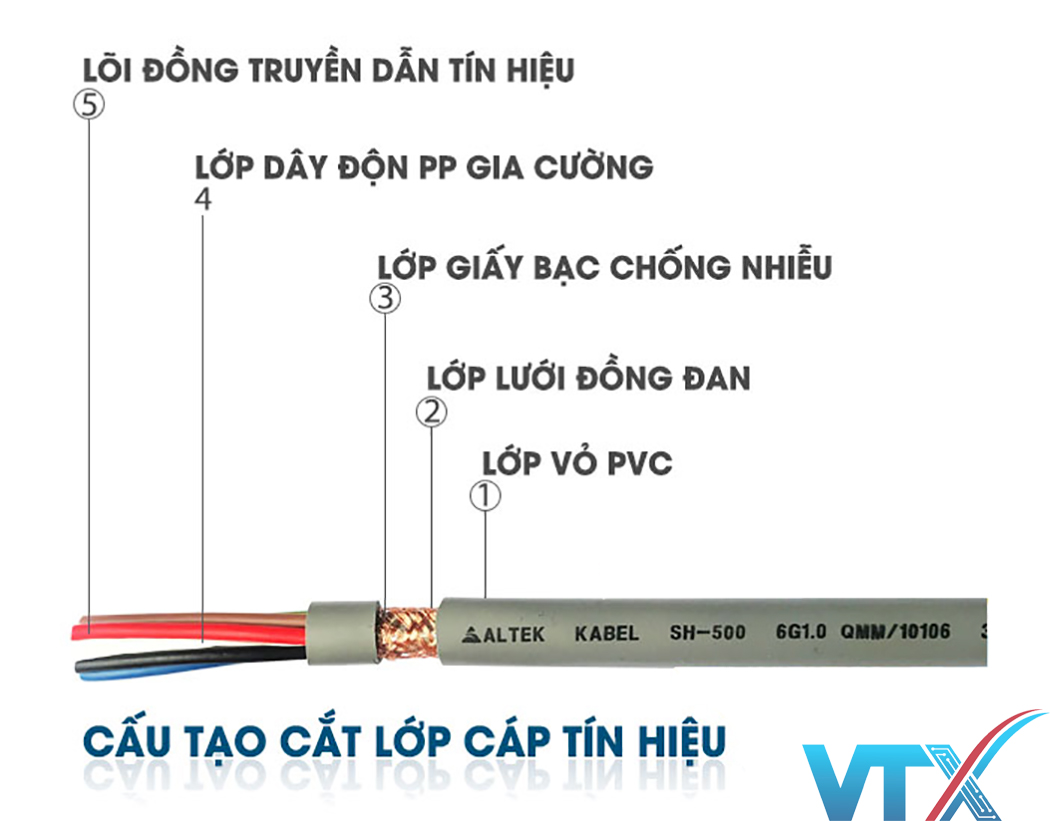

Cấu tạo của cáp điều khiển

Hình ảnh cấu tạo của cáp điều khiển altek kabel

Một số kí hiệu nhận biết thường thấy trên cáp điều khiển

Cu: ruột dẫn bằng đồng

Al: ruột dẫn băng nhôm

PVC: chất cách điện bằng PVC

XLPE: chất cách điện bằng XLPE

CV, CVV: dây cáp ruột đồng, lớp phân cách bằng PVC, bọc vỏ bằng PVC

CXV: dây cáp ruột đồng, cách điện bằng XLPE, bọc vỏ bằng PVC

Phân loại cáp điều khiển

Cáp điều khiển hiện nay cũng được cung cấp bởi nhiều thương hiệu và chủng loại khác nhau. Nên việc phân loại chúng cũng rất đa dạng tùy thuộc vào chức năng hoạt động hay cấu tạo của từng loại cáp.

  • Phân loại theo chức năng hoạt động:

Tùy thuộc vào từng chức năng hoạt động khác nhau mà các sản phẩm cáp điều khiển được phân chia thành nhiều loại để đáp ứng đầy đủ nhu cầu của người sử dụng. Tuy nhiên hiện nay phổ biến nhất vẫn là cáp điều khiển cầu trục và cáp điều khiển chống cháy.

a.Cáp điều khiển cầu trục:

Cáp điều khiển cầu trục là loại cáp chuyên dụng sử dụng cho các cần trục cao dùng cho các công trình lớn.

Đặc điểm cấu trúc của cáp điều khiển cầu trục bao gồm:

  • Vỏ bọc: bằng PVC có hỗ trợ thêm dây thép.
  • Lớp cách nhiệt: các lớp nhựa được làm bằng chất liệu PVC, bọc bằng vải.
  • Dây dẫn: chất lượng bằng đồng bộ quạt thành lõi
  • Khả năng chống cháy: đảm bảo tiêu chuẩn CSA FT1 và ULVW.
  • Nhiệt độ làm việc dài hạn: 750°C
  • Điện áp thông dụng: 600V

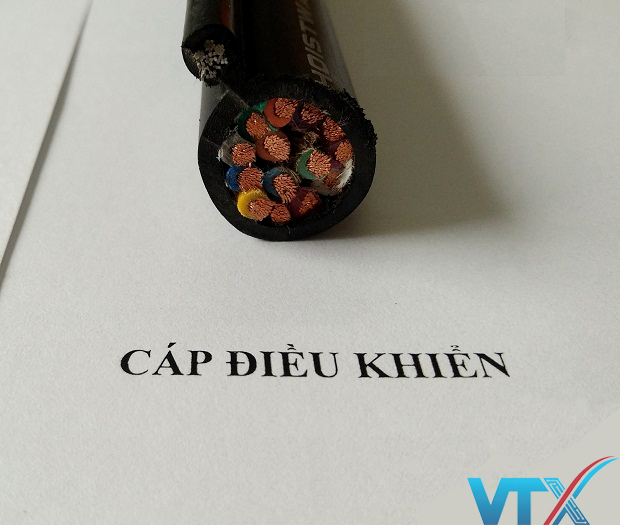

CÁP ĐIỀU KHIỂN CẦU TRỤC

b.Cáp điều khiển chống cháy

Là loại cáp được sử dụng để điều khiển các thiết bị trong các nhà máy điện, hệ thống giao thông công cộng ngầm, sân bay, khách sạn, bệnh viện, và các tòa nhà cao tầng (những nơi có yêu cầu khả năng chống cháy cao)

Đặc điểm kĩ thuật của cáp điều khiển chống cháy bao gồm:

  • Lớp vỏ bọc ngoài được làm bằng chất liệu PVC có màu đen hoặc cam
  • Lớp cách điện được làm bằng chất liệu PVC
  • Dây dẫn được làm bằng đồng
  • Lớp lưới được làm bằng đồng
  • Lớp chống cháy bằng mica

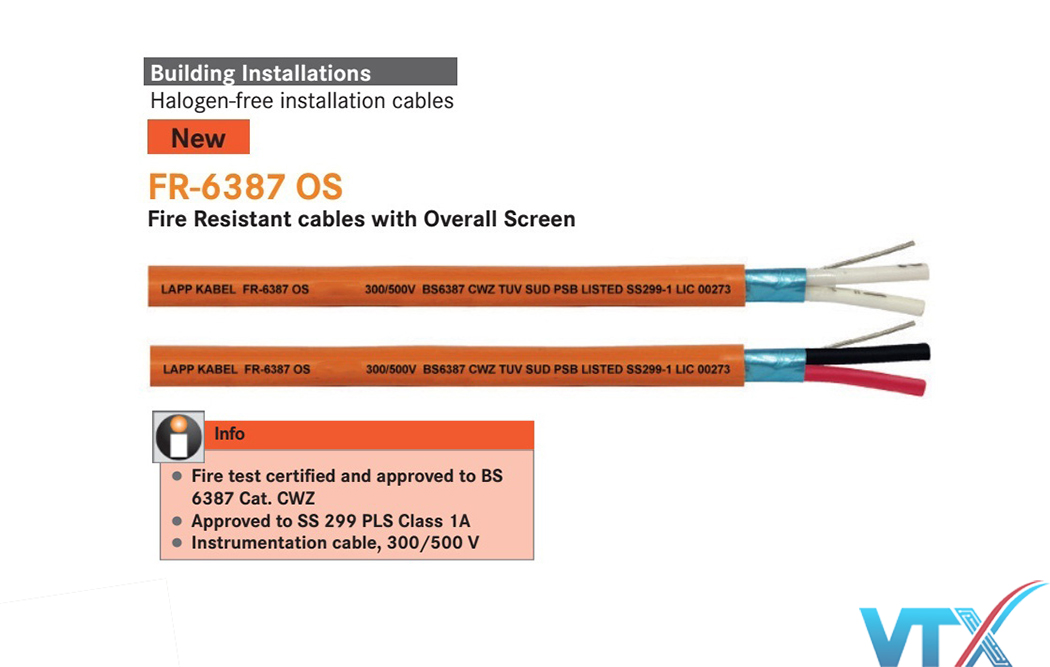

Cáp điều khiển chống cháy

-Thông số kĩ thuật

  • Áp dụng tiêu chuẩn chống cháy IEC 60331BS 6387Cat.C&Z
  • Áp dụng tiêu chuẩn bén cháy IEC 60332
  • Kích cỡ tiết diện 0.5mm2 đến 2.5mm2
  • Điện áp thông thường 300 đến 500V
  • Nhiệt độ cao nhất 700°C

-Cách xác định lõi

  • Lõi đôi:đen/trắng đáng số
  • Lõi ba: trắng đen đỏ đánh số

Phân loại theo cấu tạo

Khi công nghệ kỹ thuật ngày càng tiên tiến và hiện đại, người ta đã sản xuất thêm một số loại cáp điều khiển tín hiệu để phục vụ nhu cầu ngày một cao hơn như cáp điều khiển chống nhiễu và cáp điều khiển không chống nhiễu.

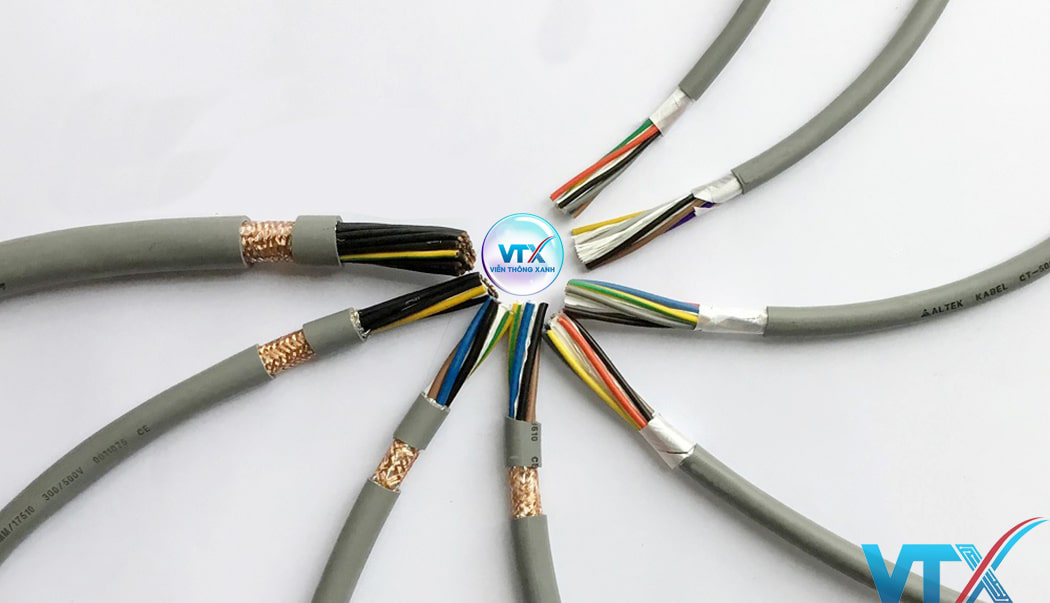

Cáp điều khiển chống nhiễu:

  • Với thiết kế thêm 1 lớp chống nhiễu giúp khả năng truyền tải tín hiệu tốt hơn rất nhiều. Tuy nhiên với mỗi thương hiệu sản xuất khác nhau thì lớp chống nhiễu này cũng có những sự khác nhau nhất định, chúng có thể được thiết kế có lớp bọc bạc và lớp lưới đồng hay đơn giản chỉ là lớp bọc bạc và dây băng thép.
  • Cách nhận biết và phân loại cáp điều khiển



Cáp điều khiển không chống nhiễu:

  • Với loại cáp này ta sẽ không thấy sự xuất hiện của lớp chống nhiễu trên.
  • Hiện nay có một số thương hiêu lớn về cáp điều khiển như: cáp điều khiển Altek kabel, cáp điều khiển Alantek hay cáp điều khiển Belden,… Tùy từng điều kiện thực tế và nhu cầu của mình các bạn có thể lựa chọn cho mình loại cáp phù hợp.

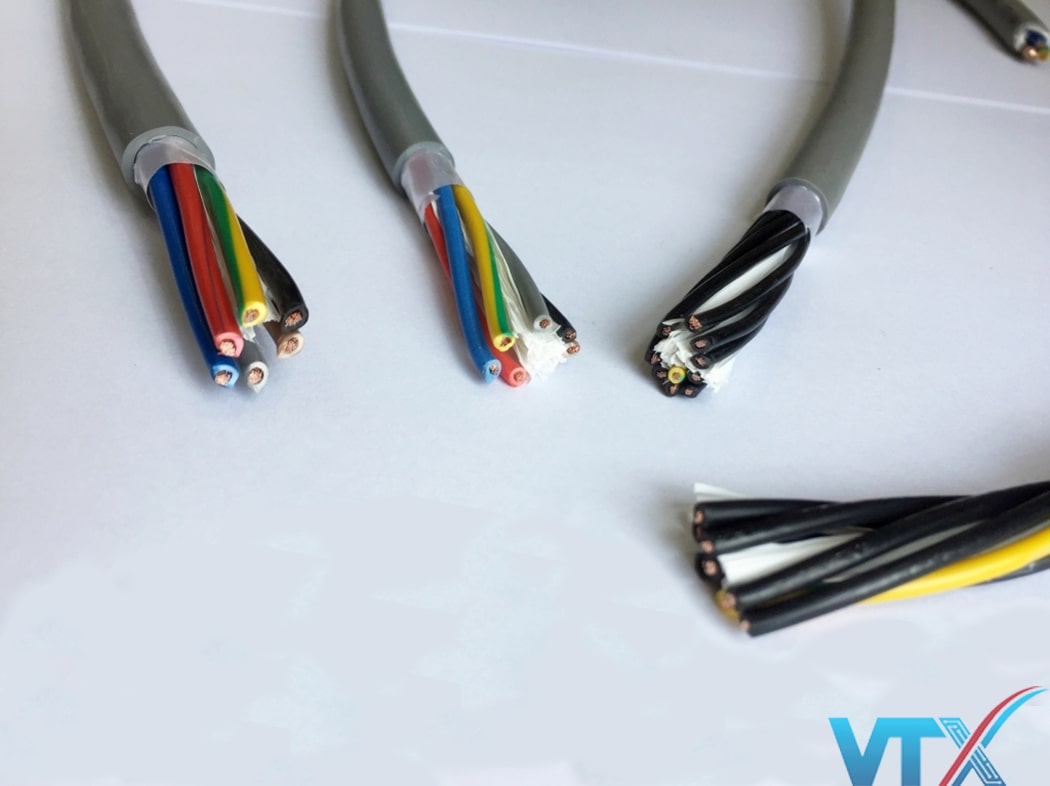

CÁP ĐIỀU KHIỂN KHÔNG CHỐNG NHIỄU

Trên đây là một số thông tin liên quan đến cáp điều khiển mà Viễn Thông Xanh muốn chia sẻ đến các bạn. Viễn Thông Xanh hân hạnh là một trong những kênh phân phối các sản phẩm cáp điều khiển chính hãng, giá thành cạnh tranh, đầy đủ giấy tờ CO,CQ theo yêu cầu của khách hàng. Xin vui lòng liên hệ trực tiếp với Viễn Thông Xanh để được tư vấn và hỗ trợ một cách nhanh chóng và tiện lợi nhất.

Tags: Thẻ: cáp điều khiển alantek, cáp điều khiển altek kabel, cáp điều khiển belden, Cáp điều khiển chống nhiễu

Bình luận

Danh mục tin tức

  • Tư Vấn – Hỏi Đáp
  • Review sản phẩm
  • Bảng tin công nghệ
  • Hệ thống mạng cáp đồng
  • Hệ thống mạng cáp quang
  • Hướng dẫn kỹ thuật

Tin đọc nhiều

  • Bảng quy đổi đơn vị AWG sang mm/mm228224 lượt xem
  • So sánh cáp mạng Cat6 – Cat7 – Cat8 – Đâu là lựa chọn tốt nhất24261 lượt xem
  • NHÌN ĐÈN TÍN HIỆU – CHUẨN ĐOÁN BỆNH TRÊN CONVERTER QUANG19772 lượt xem
  • Hiểu thêm về công suất quang truyền – nhận (TX-RX) của các thiết bị thu phát quang15602 lượt xem
  • Cách bố trí thiết bị trong tủ rack sao cho hợp lý, đúng kỹ thuật?14406 lượt xem
  • Băng tần wifi là gì? Có những loại băng tần nào được sử dụng hiện nay12223 lượt xem
  • Bảng quy đổi đơn vị Feet sang Mét và ngược lại12154 lượt xem
  • Internet là gì? Internet giúp gì cho con người9670 lượt xem
  • Commscope hoàn tất thương vụ mua lại AMP (TE Connectivity) với giá 3 tỷ đô9426 lượt xem
  • Các loại cáp mạng trong mạng Lan8365 lượt xem
  • Các thiết bị không thể thiếu trong hệ thống mạng cáp quang6765 lượt xem
  • Các lỗi thường gặp và giải pháp xử lý các sự cố PoE phổ biến6253 lượt xem
  • Các ứng dụng thực tiễn của Cáp Quang đến đời sống hiện nay6026 lượt xem
  • Sử dụng Converter quang như thế nào trong hệ thống mạng5982 lượt xem
  • Tuyến cáp quang biển là gì? Việt nam đang có mấy tuyến cáp quang biển5794 lượt xem
  • Tiêu chuẩn TIA 568 là gì? Có những tiêu chuẩn TIA 568 nào cho cáp mạng hiện nay?5768 lượt xem
  • Trên thị trường hiện có những loại dây cáp mạng nào?5634 lượt xem
  • Ống luồn dây điện có các loại nào?5413 lượt xem
  • LAN Switch và SAN switch: Công dụng và sự khác biệt4843 lượt xem
  • Nên dùng camera loại nào? camera cáp đồng trục hay camera cáp mạng4792 lượt xem

CÔNG TY CỔ PHẦN VIỄN THÔNG XANH VIỆT NAM

MST: 0107619297 – Trụ Sở: Số 2 Ngõ 53 Đường Phạm Tuấn Tài, Phường Nghĩa Tân, Quận Cầu Giấy, Thành Phố Hà Nội, Việt Nam

Điện thoại: 024.6662 3616 – Hotline: 098 939 5445

Email: [email protected]

Số tài khoản: 1913 3456 039 015

Tại ngân hàng: Techcombank – CN Đông Đô, Hà Nội

Website: Viễn Thông Xanh

Sản phẩm chính hãng Maxtel: Maxtel.com.vn

Chính sách chung

  • Quy định chung
  • Chính sách vận chuyển
  • Chính sách bảo hành
  • Chính sách đổi trả lại hàng
  • Chính sách hoàn tiền
  • Bảo mật thông tin khách hàng

Hỗ trợ khách hàng

  • Hướng dẫn mua hàng trực tuyến
  • Hướng dẫn thanh toán an toàn
  • Đến giỏi hàng - Thanh toán đơn hàng
  • Chính sách giao hàng miễn phí
  • Hướng dẫn tra cứu hóa đơn điện tử
  • Gửi yêu cầu báo giá
  • Chính sách đảm bảo chất lượng

Kết nối với chúng tôi

Bản quyền thuộc về Công ty cổ phần Viễn Thông Xanh Việt Nam
