Cáp quang có cấu tạo như thế nào?
Chắc hẳn bây giờ nhiều người đã quen và nghe rất nhiều về cáp quang, FTTH( dịch vụ băng thông sử dụng cáp quang, …), không thể phủ nhận sự phổ biển của cáp quang hiện nay. Nhưng với đa số người dùng thì chỉ hiểu nôm na cáp quang có tốc độ nhanh, mạnh mẽ hơn cáp đồng mà không hiểu rõ tại sao, bản chất cáp quang là gì, cấu tạo ra sao? Bài viết này sẽ giúp các bạn tìm hiểu rõ hơn về cáp quang nhé.
Cáp Quang là gì?
Cáp quang là các sợi cáp làm bẳng thuỷ tinh hoặc nhựa, sử dụng ánh sáng để truyền tín hiệu. Cáp quang dài, bên trong là vô số sợi quang có đường kính nhỏ chỉ bằng một sợi tóc. Chúng được sắp xếp lại gọi là một bó quang và được sử dụng để truyền dữ liệu với khoảng cách rất xa. Khác với cáp đồng truyền thống truyền dữ liệu bằng điện, cáp quang truyền dữ liệu bằng ánh sáng nên ít bị nhiễu và suy hao, đồng thời tốc độ truyền tải cũng nhanh và xa hơn rất nhiều.

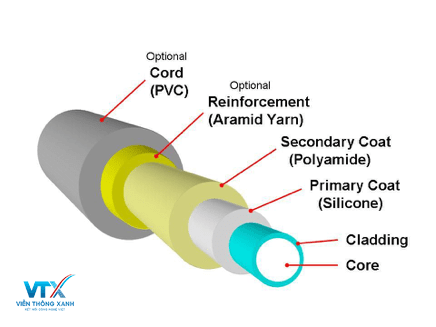

Cấu tạo của cáp quang?
Cáp quang gồm 5 thành phần chính:
- Core:trung tâm phản chiếu ánh sáng của sợi quang
- Cladding: là lớp thứ hai bao quanh core có chiết suất nhỏ hơn chiết suất của core, chức năng phản xạ các tia sáng hướng trở về core.
- Coating: Lớp phủ có chức năng loại bỏ những tia khúc xạ ra ngoài lớp bọc, chống lại sự xâm nhập của hơi nước, tránh sự trầy xước, giảm sự gập gãy uốn cong của sợi cáp. Lớp phủ này được nhuộm các màu khác nhau theo chuẩn màu được quy định trong ngành viễn thông để phân biệt với nhau. Vật liệu dùng làm lớp phủ có thể là Epoxy Acrylate, polyurethanes, Ethylene Vinyl Acetate…
- Strength Member: vật liệu thường được dùng là sợi tơ Aramit (Kevlar), kim loại có dạng sợi, hoặc lớp băng thép mỏng được dập gợn sóng hình sin.
- Outer Jacket:vỏ cáp có tác dụng bảo vệ ruột cáp tránh những ảnh hưởng của tác động bên ngoài như va đập, loài vật gặm nhấm, ẩm ướt, nhiệt độ…Các vật liệu làm vỏ cáp quang thường được sử dụng: PVC, PE, HDPE, PUR chúng có các tính nhẹ, bền khi bi tác động lực, khó cháy, cách điện và nhiệt tốt.
Ưu điểm của cáp quang
- Tín hiệu ít bị suy hao (Multimode có thể lên tới 2000m)
- Băng thông lớn (có thể lên tới THz)
- Cáp quang rất nhẹ hơn cáp đồng
- Kích thước nhỏ, thích hợp thi công tại nhưng nơi có không gian hẹp.
- Không bị nhiễu sóng điện từ
- An toàn: vì sợi quang là chất điện môi nên không dẫn điện như cáp đồng
- Bảo mật thông tin hơn cáp đồng do không thể trích để lấy trộm thông tin
- Linh hoạt trong ứng dụng thực tế
Nhược điểm của cáp quang
- Cần phải chuyển đội quang – điện: trước khi đưa tín hiệu vào sợi quango, cần phải biến đổi tín hiệu điện thành sóng ánh sáng
- Dễ gãy: do được chế tạo từ thuỷ tinh nên dễ gãy hơn
- Sửa chữa khó khăn, chi phí cao, đòi hỏi thiết bị chuyên dụng và nhân viên có kỹ năng tốt.
- Ánh sáng trong sợi quang là ánh sáng hồng ngoại, nếu chiếu thẳng vào mắt có thể gây hại cho mắt.
Phân loại các loại cáp quang

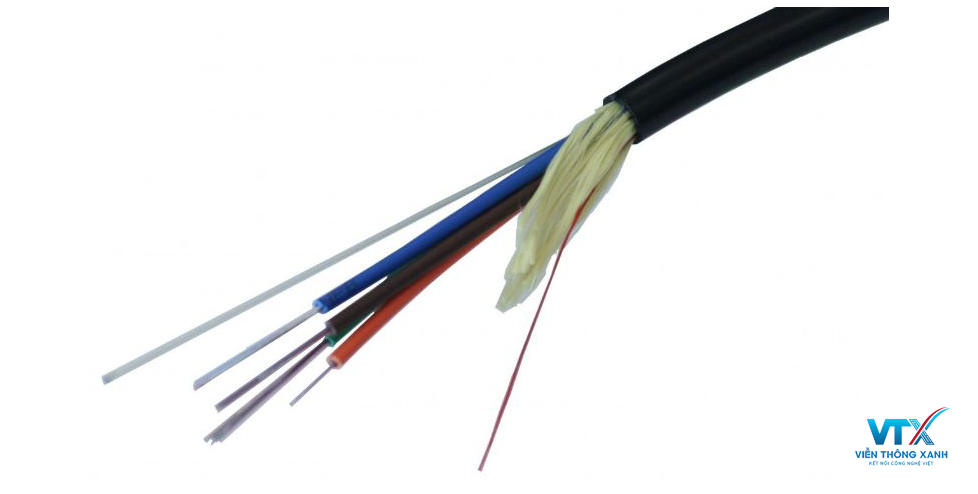

Cáp quang Mutimode
Sử dụng cho truyền tải tín hiệu trong khoảng cách ngắn, bao gồm:
- Step index: dùng cho khoảng cách ngắn, phổ biến trong các đèn soi trong
- Graded index: thường dùng trong các mạng LAN

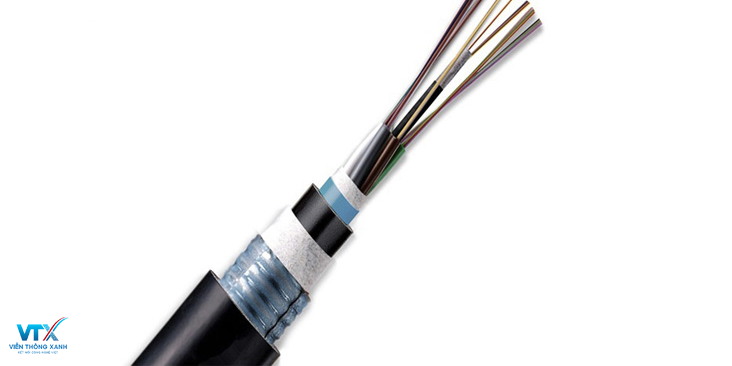

Cáp quang single mode
- Dùng cho khoảng cách xa hàng nghìn km, phổ biến trong các mạng điện thoại, mạng truyền hình cáp.đường kính 8um,truyền xa hàng trăm km mà không cần khuếch đại
Với công nghệ ngày càng phát triển như hiện nay, cáp quang dần phổ biến và gần như đã có mặt ở tất cả các hộ gia đình. Các khu nhà xưởng, khu chế xuất bởi chi phí cho một đường truyền cáp quang tốc độ cao không còn quá đắt như trước nữa.
