Chắc chắn bạn đã được nghe rất nhiều về cấu tạo cáp quang, cáp quang Single mode, cáp quang mutimode,..vậy, Cáp quang singlemode là gì? Cấu tạo của cáp quang singlemode như thế nào? Cáp quang singlemode có ưu điểm gì? Bài viết này sẽ đi sâu vào các vấn đề trên để giúp bạn tìm hiểu.
Những đặc điểm nổi bật của cáp quang Singlemode
Trước hết, chúng ta cần biết rằng cáp quang là một loại cáp được làm bằng thủy tinh hoặc nhựa trong suốt, dùng ánh sáng để truyền tín hiệu, cáp quang dài và mỏng, được sắp xếp thành một bó. Không giống như cáp đồng truyền tín hiệu, cáp quang không bị nhiễu và có tốc độ đường truyền cao

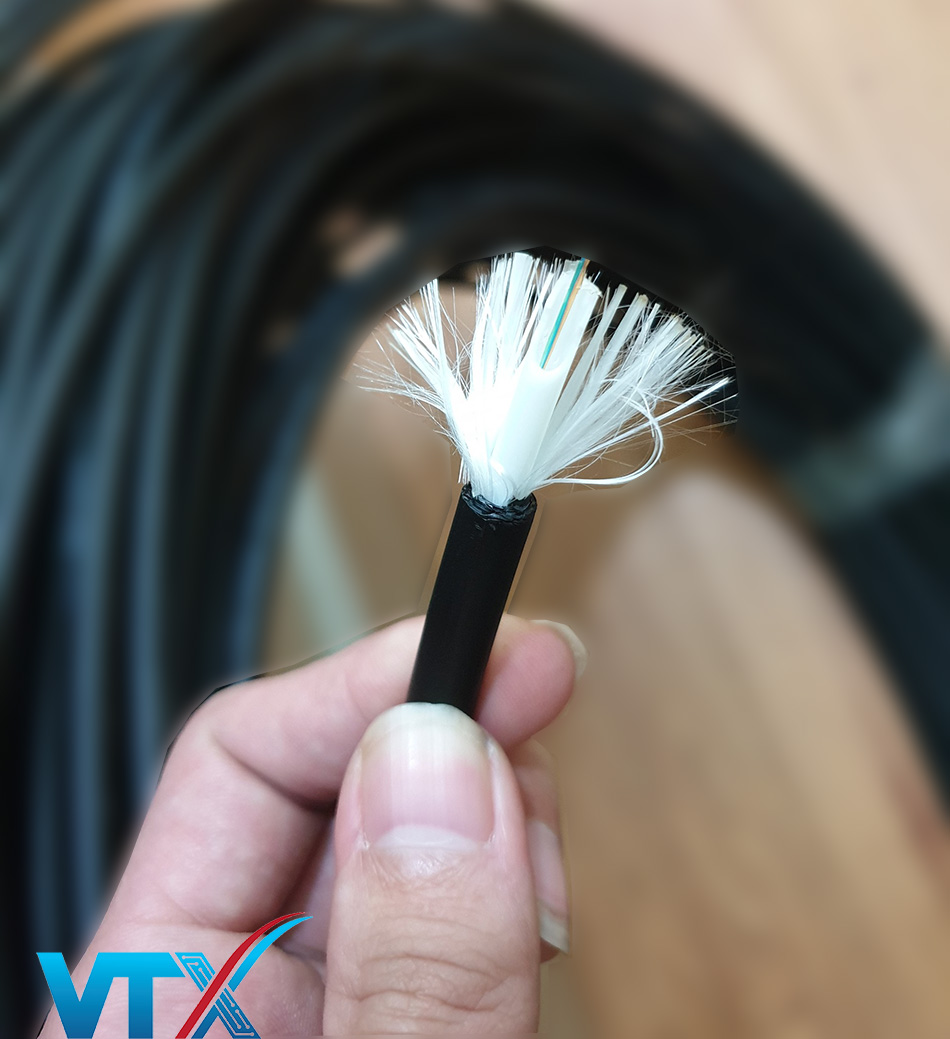

Cáp quang Single mode 4fo Commscope
Cáp quang Single Mode (SM): là một trong hai loại cáp quang thường dùng. Chúng có đường kính lõi nhỏ (khoảng 9 micro) hệ số thay đổi khúc xạ thay đổi từ lõi ra cladding thấp hơn cáp quang multimode.và các tia truyền theo song song trục. Cáp quang Singlemode dùng nguồn sáng laser truyền tia sáng xuyên suốt độ suy hao của tín hiệu ít và có tốc độ khá lớn. Cáp Singlemode thường hoạt ở 2 bước sóng là 1310nm và 1550nm.
Cáp quang Singlemode là sản phẩm được thiết kế linh hoạt sử dụng cho cả ứng dụng ngoài trời lẫn trong nhà. Nên rất đa năng trong việc thi công trong nhà ,hạ tầng (indoor) hoặc ngoài trời (outdoor) đi dưới cống bể, treo cột điện, chôn ngầm trực tiếp, ngoài ra đây còn là lựa chọn lý tưởng cho phát triển hệ thống mạng LAN. Và một điều đáng nói là giá thành của cáp quang Singlemode rẻ hơn cáp quang Multimode rất nhiều.
Cấu tạo cáp quang Single Mode.

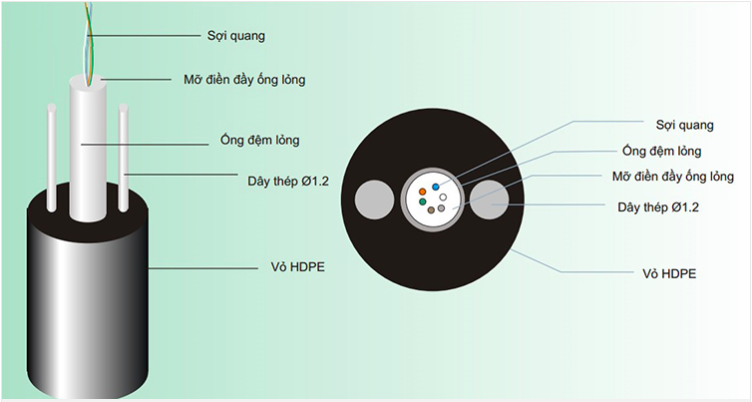

cấu tạo của cáp quang single mode
- Phần core hay còn gọi là phần lõi là trung tâm phản chiếu của sợi quang nơi ánh sáng đi qua. Lõi cáp quang singlemode là lõi nhỏ, hệ số thay đổi khúc xạ thay đổi từ lõi ra phần lớp phản xạ ánh sáng ít hơn cáp quang Multimode.
- Phần cladding hay còn gọi là lớp phản xạ ánh sáng: là phần vật chất quang bên ngoài bao bọc lõi mà phản xạ ánh sáng trở lại vào lõi.
- Phần buffer coating là lớp phủ dẻo bên ngoài bảo vệ sợi không bị hỏng và ẩm ướt.
- Phần jacket là phần hàng trăm hay hàng ngàn sợi quang được đặt trong bó gọi là cáp quang. Nhưng bó này được bảo vệ bởi lớp phủ bên ngoài của cáp quang.
Đặc điểm của cáp quang Singlemode:
- Vì Cáp quang chỉ truyền sóng ánh sáng nên không bị nhiễu và bảo mật hơn trong quá trình truyền
- Độ suy hao thấp , nên có khả năng truyền đi rất xa mà không cần khuếch đại tín hiệu.
- Cần chuyên môn nhất định để cài đặt
- Cáp quang và các thiết bị đi kèm rất đắt tiền
Đặc tính kỹ thuật của cáp quang Singlemode:
- Chiều dài tối đa là 5000m
- Bán kính cong nhỏ nhất khi lắp đặt: gấp 20 lần bán kính ngoài của cáp
- Bán kính cong nhỏ nhất sau khi lắp đặt: gấp 10 lần đường kính ngoài của cáp
- Lực kéo lớn nhất khi lắp đặt: 2700N
- Lực kéo lớn nhất khi làm việc: 1300N
- Lực nén lớn nhất khi lắp đặt: 2000N/100mm
- Khả năng chịu va đập với E= 10N.m, r= 150mm: 30 lần va đập
- Khoảng nhiệt độ bảo quản dao động từ -30 đến 60 độ
- Khoảng nhiệt độ khi lắp đặt dao động từ -5 đến 50 độ
- Khoảng nhiệt độ làm việc dao động từ -30 đến 60 độ
