Dây nhảy quang Single Mode là gì luôn là câu hỏi đầu tiên mà các kỹ thuật viên tại Viễn Thông Xanh nhận được khi tư vấn thiết kế hệ thống mạng viễn thông đường dài. Đây là thiết bị cầu nối quan trọng, đảm bảo sự liền mạch cho tín hiệu ánh sáng giữa các thiết bị đầu cuối, giúp hệ thống vận hành ổn định và đạt tốc độ tối ưu nhất.
Tìm hiểu dây nhảy quang Single Mode là gì?
Dây nhảy quang Single Mode là gì? Đây (SM) là một đoạn cáp quang ngắn, thường có chiều dài linh hoạt từ 1m đến 30m, đã được bấm sẵn hai đầu kết nối để phục vụ việc đấu nối giữa các thiết bị như Switch, Converter hay ODF.
Xem thêm: Dây nhảy quang là gì? Cấu tạo, đặc điểm và ứng dụng cần biết
Định nghĩa cơ bản dây nhảy quang Single Mode là gì

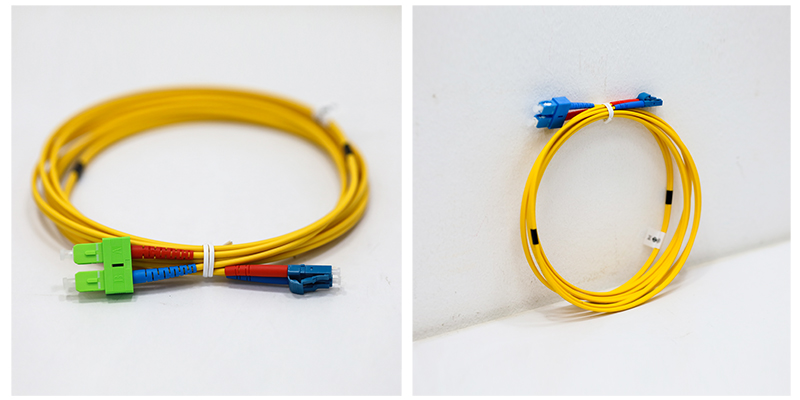

Về cơ bản, dây nhảy quang Single Mode được thiết kế để truyền tải dữ liệu ở một chế độ (mode) duy nhất. Cấu trúc của dây bao gồm sợi quang đơn mốt nằm ở trung tâm, bao bọc bởi các lớp bảo vệ cơ học.
Điểm đặc trưng nhất giúp người dùng nhận diện sản phẩm này chính là lớp vỏ ngoài thường có màu vàng rực rỡ (Yellow).
Khác với dây cáp nguồn hay dây mạng đồng, dây nhảy quang đòi hỏi sự tinh tế trong việc bấm đầu connector (như SC, LC, FC) để đảm bảo bề mặt tiếp xúc sợi quang đạt độ chuẩn xác tuyệt đối, giảm thiểu tối đa hiện tượng phản xạ ngược gây mất tín hiệu.
Xem thêm: Các loại dây nhảy quang Single Mode và MultiMode
Nguyên lý hoạt động đặc trưng
Nguyên lý hoạt động của dòng dây này dựa trên sự truyền dẫn tia sáng theo một đường thẳng song song với trục lõi. Do đường kính lõi cực nhỏ, các tia sáng không bị phản xạ liên tục vào thành lõi như dòng Multi Mode, từ đó triệt tiêu hiện tượng tán sắc. Điều này cho phép các xung ánh sáng giữ nguyên được hình dạng và cường độ trên một quãng đường rất dài.

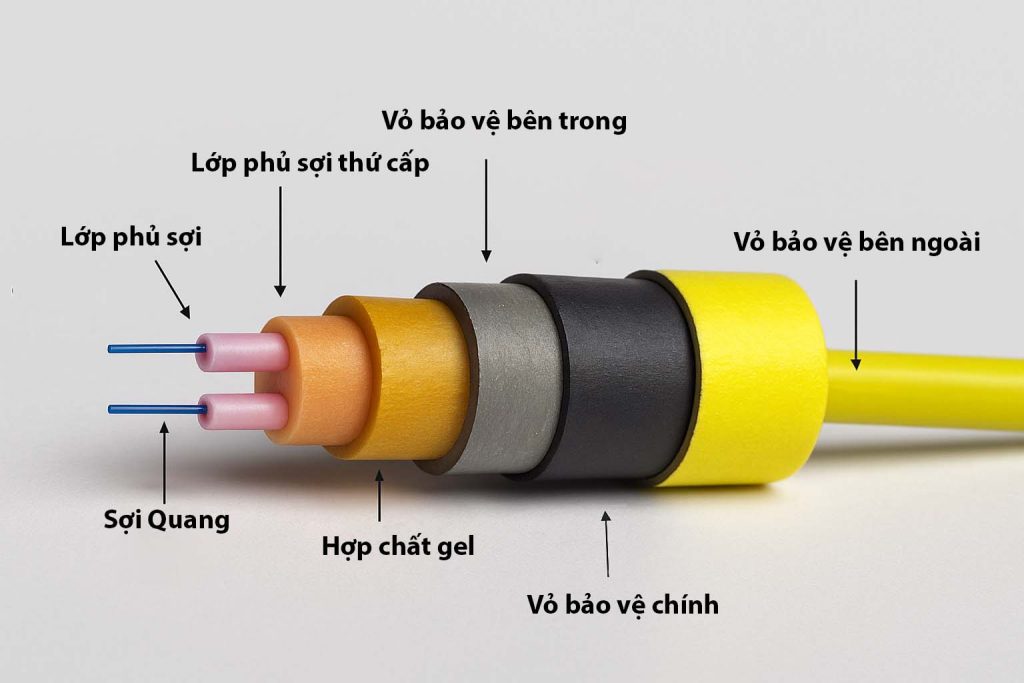

Cấu tạo chi tiết dây nhảy quang Single Mode là gì
Để hiểu rõ dây nhảy quang Single Mode là gì, tại sao sản phẩm này lại có khả năng truyền dẫn ấn tượng, chúng ta cần bóc tách các lớp cấu tạo vật lý phức tạp bên trong. Cấu tạo của dây không chỉ đơn thuần là một sợi dây dẫn, mà là một tổ hợp các lớp vật liệu bổ trợ lẫn nhau để bảo vệ lõi sợi quang mỏng manh trước các tác động từ môi trường bên ngoài.
Lõi (Core) sợi quang siêu nhỏ
Lõi của dây nhảy Single Mode được làm từ thủy tinh tinh khiết cao cấp với đường kính cực kỳ nhỏ, chỉ khoảng 9 micromet. Đây là kích thước chỉ bằng một phần mười sợi tóc người, đòi hỏi công nghệ sản xuất cực kỳ tiên tiến.
Chính thiết kế lõi hẹp này buộc ánh sáng chỉ có thể truyền theo một đường thẳng (đơn mốt), giúp giảm thiểu sự chồng chéo các xung tín hiệu.
Lớp phản xạ (Cladding) và lớp bảo vệ
Bao quanh lõi là lớp phản xạ (Cladding) với đường kính tiêu chuẩn 125 micromet. Lớp này có chiết suất thấp hơn lõi, hoạt động như một tấm gương bao quanh để giữ cho tia sáng luôn tập trung vào trung tâm lõi thông qua hiện tượng phản xạ toàn phần.
Phía ngoài cùng là lớp vỏ bảo vệ (Jacket) thường làm từ nhựa PVC hoặc LSZH (Low Smoke Zero Halogen). Chất liệu LSZH đặc biệt quan trọng trong các trung tâm dữ liệu vì khi có hỏa hoạn, nó không sinh ra khói độc, đảm bảo an toàn cho thiết bị và con người. Độ dày của vỏ thường là 2.0mm hoặc 3.0mm tùy thuộc vào yêu cầu độ bền của dự án.

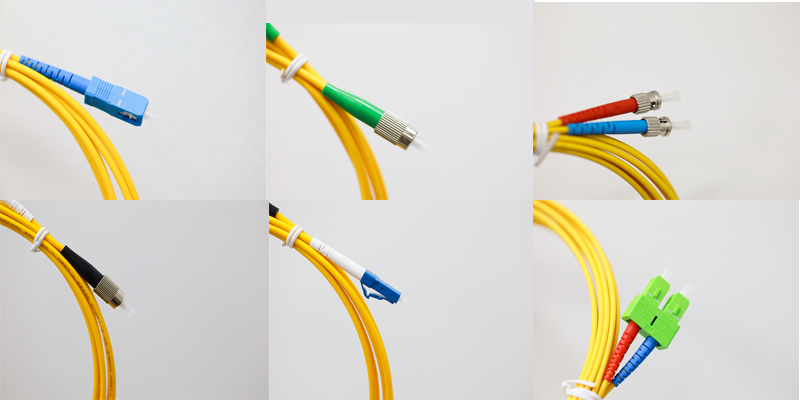

Các loại đầu kết nối phổ biến
Đầu kết nối (Connector) là bộ phận quan trọng nhất để xác định tính tương thích của dây nhảy với thiết bị.
Có bốn loại đầu phổ biến hiện nay: SC (đầu vuông lớn), LC (đầu vuông nhỏ – chuyên dùng cho module SFP), FC (đầu tròn xoáy) và ST (đầu tròn gài). Mỗi loại đầu kết nối lại được gia công phần sứ (ferrule) cực kỳ chính xác để đảm bảo tâm lõi quang của hai sợi dây khớp nhau hoàn toàn.
Thông số kỹ thuật quan trọng cần lưu ý
Khi lựa chọn dây nhảy quang, việc nắm vững các thông số kỹ thuật là yếu tố then chốt để đảm bảo hệ thống không bị “nghẽn cổ chai”, vì chỉ một sai lệch nhỏ cũng có thể làm giảm hiệu suất của toàn bộ mạng lưới viễn thông công ty bạn đang vận hành.
Bước sóng và khoảng cách truyền dẫn
Dây nhảy Single Mode hoạt động chủ yếu ở hai bước sóng tiêu chuẩn là 1310nm và 1550nm. Ở bước sóng 1550nm, độ suy hao là thấp nhất, cho phép tín hiệu truyền đi với khoảng cách lên tới hàng chục, thậm chí hàng trăm kilomet mà không cần bộ lặp (repeater). Đây là ưu điểm tuyệt đối so với dây Multi Mode vốn chỉ giới hạn dưới 2km.
Trong các dự án viễn thông lớn, việc tối ưu hóa bước sóng giúp tiết kiệm chi phí thiết bị trung gian và tăng cường tính bảo mật, vì tín hiệu Single Mode rất khó bị nghe lén dọc đường truyền do đặc tính vật lý của tia sáng.
Độ suy hao và kiểu mài đầu nối
Độ suy hao chèn (Insertion Loss) của một dây nhảy chất lượng phải thấp hơn 0.3dB để đảm bảo năng lượng ánh sáng không bị thất thoát quá nhiều tại điểm kết nối. Bên cạnh đó, kiểu mài đầu nối cũng cực kỳ quan trọng: chuẩn UPC (màu xanh dương) có bề mặt phẳng, phù hợp cho các kết nối Ethernet thông thường; trong khi chuẩn APC (màu xanh lá) có bề mặt mài vát 8 độ, giúp giảm tối đa phản xạ ngược, thường được dùng trong hệ thống truyền hình cáp hoặc mạng GPON.
Phân loại dây nhảy quang Single Mode phổ biến
Sự đa dạng về nhu cầu lắp đặt đòi hỏi dây nhảy quang phải có nhiều biến thể khác nhau. Việc phân loại giúp khách hàng dễ dàng lựa chọn đúng sản phẩm cho từng vị trí cụ thể trong hệ thống, từ việc nối các Switch xếp chồng cho đến việc kéo dài tín hiệu từ ODF sang máy chủ trung tâm.
Phân loại theo số lượng sợi và tiêu chuẩn sợi
Dây nhảy được chia thành Simplex (sợi đơn – truyền 1 chiều hoặc dùng cho công nghệ BiDi) và Duplex (sợi đôi – gồm hai sợi dính liền, thường dùng cho các kết nối thu/phát đồng thời). Về tiêu chuẩn sợi, loại G.652D là phổ biến nhất cho các đường truyền tiêu chuẩn, trong khi G.657A là dòng sợi cao cấp có khả năng chịu uốn cong cực tốt (bend-insensitive). Sợi G.657A rất được ưa chuộng tại Viễn Thông Xanh khi lắp đặt trong các hộp phối quang ODF nhỏ hẹp, nơi dây thường xuyên phải bị gập hoặc quấn vòng mà vẫn không làm tăng suy hao tín hiệu.
Phân loại theo chuẩn chuyển đổi đầu nối

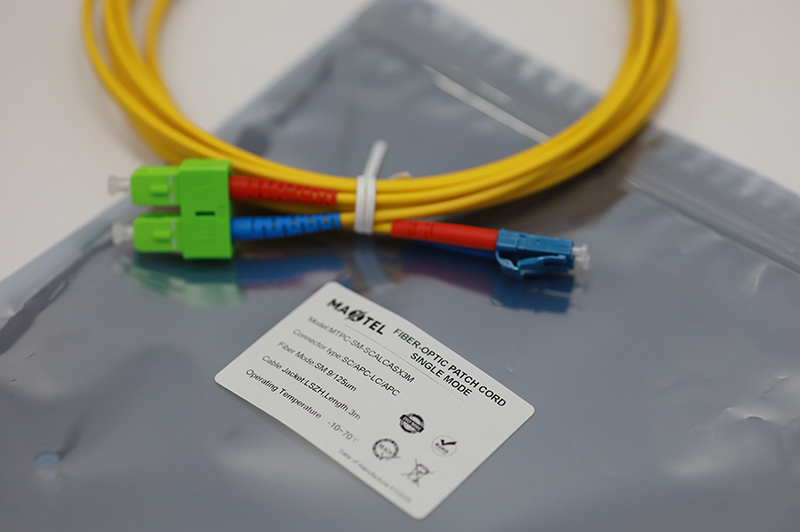

Không phải lúc nào thiết bị phát và thiết bị nhận cũng dùng chung một chuẩn cổng cắm. Do đó, các loại dây nhảy chuyển đổi (Hybrid Patch Cord) như SC-LC, LC-FC hay SC-ST ra đời. Điều này cho phép sự linh hoạt tuyệt đối khi bạn muốn kết nối một Media Converter cổng SC với một Switch quản lý có module SFP cổng LC. Việc sử dụng dây nhảy chuyển đổi chính hãng giúp bạn tránh được việc phải dùng thêm các đầu nối adapter trung gian, từ đó giảm thiểu các điểm tiềm ẩn gây suy hao và tăng độ bền bỉ cho toàn bộ hạ tầng mạng.
Xem thêm: Top 3 dây nhảy quang Single mode được sử dụng nhiều nhất
Kết luận
Hiểu rõ dây nhảy quang Single Mode là gì cũng như các đặc tính kỹ thuật về cấu tạo và ứng dụng sẽ giúp bạn xây dựng một hệ thống mạng viễn thông chuyên nghiệp và hiệu quả. Với ưu thế về khoảng cách truyền dẫn xa và độ ổn định cao, đây chính là giải pháp tối ưu cho mọi hạ tầng cáp quang hiện nay. Công ty Viễn Thông Xanh tự hào là đơn vị uy tín hàng đầu cung cấp các sản phẩm dây nhảy quang chính hãng, đạt chuẩn quốc tế, cam kết đồng hành cùng khách hàng trong việc tối ưu hóa kết nối viễn thông bền vững.
