Hộp phối quang ngoài trời là một trong những thiết bị quan trọng nhất trong hệ thống mạng viễn thông hiện đại. Bên cạnh đó còn có hộp phối quang trong nhà, mỗi loại đều có cấu tạo và tính năng khác nhau để phù hợp với môi trường lắp đặt. Bài viết dưới đây sẽ giúp bạn hiểu rõ sự khác biệt giữa hộp phối quang ngoài trời và trong nhà để lựa chọn phù hợp nhất.
Khác biệt nhanh giữa hộp phối quang ngoài trời và trong nhà
Hộp phối quang ODF (Optical Distribution Frame) là nơi tập trung, bảo vệ các mối hàn cáp quang đồng thời phân phối các kết nối quang đến các thiết bị khác như modem quang hoặc converter quang. Hộp phối quang ODF được chia làm 2 loại: Trong nhà và ngoài trời
Hộp phối quang ngoài trời và trong nhà có những chức năng cơ bản là tương đối giống nhau. Ngoài ra còn có thêm khả năng quản lý bảo vệ hệ thống cáp multimode, fiber to the home (FTTH), hệ thống mạng cáp quang LAN/ WAN và hệ thống CATV.
Đặc điểm cấu tạo của hộp phối quang trong nhà
Hộp phối quang trong nhà (Indoor ODF) được thiết kế nhỏ gọn, thẩm mỹ cao và dễ dàng lắp đặt. Loại này thường được sử dụng trong văn phòng, trung tâm dữ liệu, tòa nhà hoặc khu dân cư, nơi ít chịu tác động của môi trường bên ngoài.
Đặc điểm
Chất liệu bằng nhựa cứng hoặc tôn sơn tĩnh điện
Dạng trượt hoặc cố định.
Có khay quản lý đường cáp vào riêng hỗ trợ cho cả ba loại cáp đơn chiếc, loại bó và loại xòe quạt giống như hộp phối quang ngoài trời.
Có thể dùng đầu nối quang adapter LC, SC, ST hoặc FC.
Việc phân bổ các đầu cáp vào,ra, dây nhảy quang và dây hàn quang dễ dàng hơn khi có khoang làm việc lớn. Có thể lắp ráp thêm một số thiết bị như bộ chia quang, converter vv…

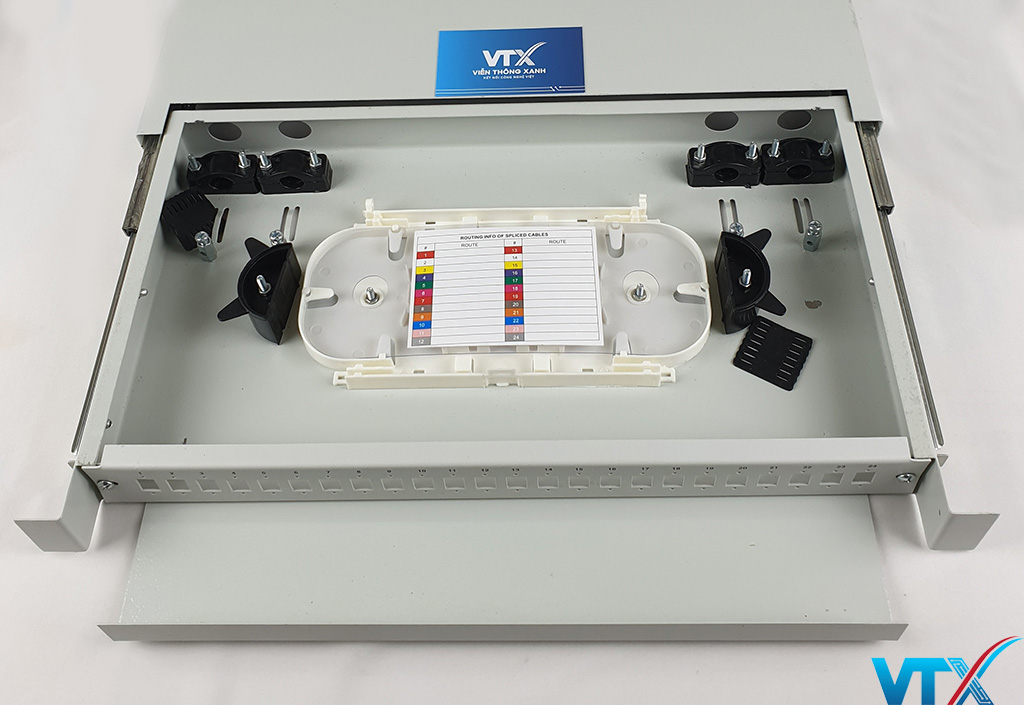

Hộp phối quang trong nhà lắp rack có thiết kế nhỏ gọn, dễ dàng lắp đặt và sử dụng
Không bị ảnh hưởng bởi thời tiết bên ngoài
Cấu tạo
Cấu tạo khoang chính chứa khay quản lý đường cáp vào, khay hàn quang, lô cuốn bán nguyệt, dây nối quang…
Hai bên thân có tai để bắt rack
Một khoang nhỏ bên ngoài chứa dây nhảy quang mm.
Có khay quản lý đường cáp vào riêng biệt.
Thiết kế dưới dạng trượt hoặc cố định.
Đặc điểm cấu tạo của hộp phối quang ngoài trời
Hộp phối quang ngoài trời được thiết kế đặc biệt để hoạt động ổn định trong điều kiện môi trường khắc nghiệt, như nắng nóng, mưa, độ ẩm cao hay bụi bẩn. Thiết bị này thường được sử dụng trong hệ thống viễn thông đường trục, mạng FTTH hoặc các tuyến cáp quang ngoài trời.

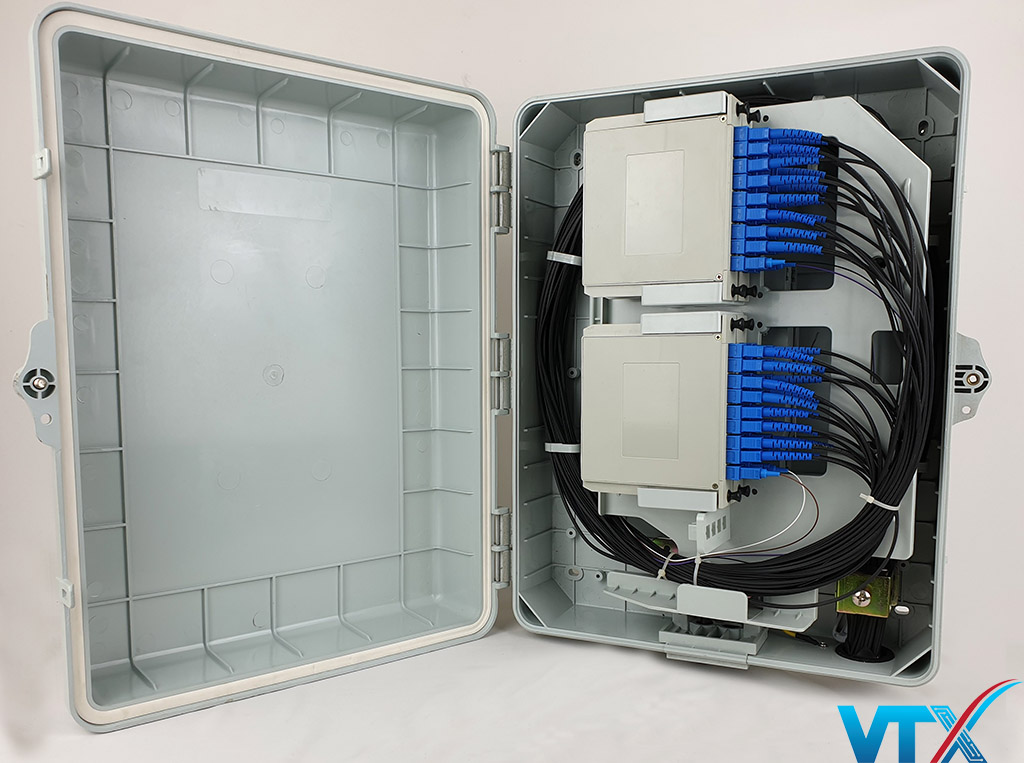

Hộp phối quang ngoài trời (ODF outdoor)
Khoang làm việc rộng dễ dàng phân bổ các phụ kiện bên trong. Ngoài ra, có thể lắp ráp thêm một số thiết bị như bộ chia quang, converter,…
Cấu trúc gồm có gioăng cao su có chức năng chống nước và ngăn sự xâm hại của côn trùng.
Có khay quản lý đường cáp vào riêng hỗ trợ cho cả ba loại cáp: loại xòe quạt, loại bó và loại đơn chiếc.
Hộp phối quang outdoor sử dụng adapter SC, LC, FC hoặc ST
Chất liệu được làm từ thép cold-rol hoặc nhựa cực bền, được sơn tĩnh điện. Không bị ảnh hưởng bởi thời tiết bên ngoài
Cấu tạo
Hộp odf quang thường được thiết kế gồm hai khoang chính:
- Khoang 1: chứa khay quản lý cáp vào, khay hàn quang, dây nối quang và lô quấn bán nguyệt.
- Khoang 2: dùng để bố trí dây nhảy quang, bộ chia quang, converter quang và các phụ kiện đi kèm.
Cánh cửa mặt trước có khóa an toàn giúp ngăn truy cập trái phép. Toàn bộ vỏ hộp được đóng kín, phủ lớp sơn tĩnh điện chống gỉ để kéo dài tuổi thọ. Mặt sau có thanh đế gắn tường hoặc treo cột, phù hợp với nhiều vị trí lắp đặt ngoài trời.
Nhờ cấu trúc chắc chắn và khả năng chống chịu thời tiết cao, hộp phối outdoor đảm bảo bảo vệ tối đa hệ thống mạng quang khỏi tác động môi trường, giúp tín hiệu truyền ổn định và an toàn trong thời gian dài.
Kết luận
Qua bài viết trên, chúng ta có thể thấy sự khác biệt rõ ràng giữa hộp phối quang ngoài trời và trong nhà nằm ở cấu tạo, vật liệu và khả năng chống chịu môi trường. Hộp quang ngoài trời được thiết kế chắc chắn, bền bỉ để chịu được điều kiện khắc nghiệt, trong khi hộp trong nhà ưu tiên tính nhỏ gọn và dễ lắp đặt. Viễn Thông Xanh Việt Nam cung cấp hộp phối quang ODF chính hãng, đa dạng mẫu mã như ODFf 4fo…, đầy đủ CO, CQ — cam kết chất lượng và giá tốt nhất cho khách hàng.
