Làm thế nào để xác định cáp quang qua màu vỏ

Với sự phát triển của hệ thống cáp quang, hàng chục loại dây cáp quang/ dây nhảy quang ra đời để phục vụ hàng trăm mục đích khác nhau. Các sợi MultiMode 50/125 và 62,5 / 125, hoặc các sợi SingleMode, chưa kể đến các loại cáp MultiMode có thể bao gồm hàng chục và hàng trăm sợi. May mắn thay, chúng ta đã  có những hệ thống được thực hiện để giải quyết những vấn đề này, chẳng hạn như EIA / TIA-598, đây là hệ thống được công nhận nhất trên toàn thế giới. Nó bao gồm mã màu sợi cho các loại và số lượng cáp quang khác nhau. Các mã màu cáp quang này giúp chúng tôi xác định cáp quang từ lớp vỏ, bộ đệm, ống, đầu nối,…

Hình 1: vỏ màu của cáp multimode.

Mã màu vỏ ngoài

Có thể sử dụng vỏ ngoài màu hoặc in trên các sợi cáp bên ngoài nhà máy và sợi, ví dụ: cáp phân phối sợi, dây vá sợi quang, v.v. Trong EIA / TIA-598, mã màu sợi xác định mã màu vỏ cho các loại sợi khác nhau. Vì vậy, đối với cáp quang chỉ chứa một loại sợi, chúng ta có thể dễ dàng xác định nó bằng màu vỏ của nó; trừ khi có quy định khác, vỏ ngoài của cáp cơ sở chứa nhiều loại sợi sẽ sử dụng chú giải in để xác định số lượng và loại sợi trong cáp, ví dụ: “12 Sợi 8 x 50/125, 4 x 62,5 / 125. ” Dưới đây là mã màu vỏ cho các loại sợi khác nhau:

Color vỏ cáp
Fiber Type Non-military Applications Military Applications Suggested Print Nomenclature
OM1 62.5/125µm Multimode Orange Slate 62.5/125
OM2 50/125µm Multimode Orange Orange 50/125
OM3 50/125 µm (850 nm Laser-Optimized) Multimode Aqua Undefined 850 LO 50/125
OM4 50/125µm (850 nm Laser-Optimized) Multimode Aqua/Violet Undefined 850 LO 50/125
100/140µm Multimode Orange Green 100/140
OS1/OS2 Single Mode Yellow Yellow SM/NZDS, SM
Polarization Maintaining Single Mode Blue Undefined Undefined

Bên cạnh các màu vỏ được quy định trong tiêu chuẩn mã màu sợi, các màu khác cũng có thể được sử dụng nếu bản in trên vỏ ngoài có thể cho biết phân loại sợi. Những màu sắc như vậy nên được thỏa thuận giữa nhà sản xuất và người dùng.

Cáp màu tổ chức cáp bên trong

Bên trong cáp multimode, các sợi riêng lẻ cũng tuân thủ mã màu sợi. Chúng thường được phân biệt với nhau bằng vỏ, bộ đệm hoặc ống được mã hóa màu trên mỗi sợi. Theo EIA / TIA-598, các sợi bên trong được mã hóa màu trong một nhóm gồm 12 sợi và chúng được tính theo chiều kim đồng hồ.



Hình 2: Hướng đếm của một nhóm 12 sợi.

Có hai tình huống đối với cáp multimode:

Đối với cáp bao gồm nhiều ống đệm, mỗi ống có 12 sợi hoặc ít hơn, mỗi ống sẽ được đánh số hoặc tô màu theo cùng mã màu, ví dụ: ống thứ nhất có màu xanh, thứ 2 là màu cam, v.v.
 Đối với các loại cáp bao gồm hơn 12 sợi, mã màu cáp quang sẽ lặp lại. Mỗi nhóm 12 sợi được xác định với một số phương tiện khác. Ví dụ, 24 nhóm sợi có mã màu sợi lặp lại với một số biến thể, ví dụ: nhóm thứ nhất gồm 12 sợi là màu đơn sắc và nhóm thứ 2 là màu đơn sắc với một sọc hoặc một số dấu hiệu nhận dạng khác.

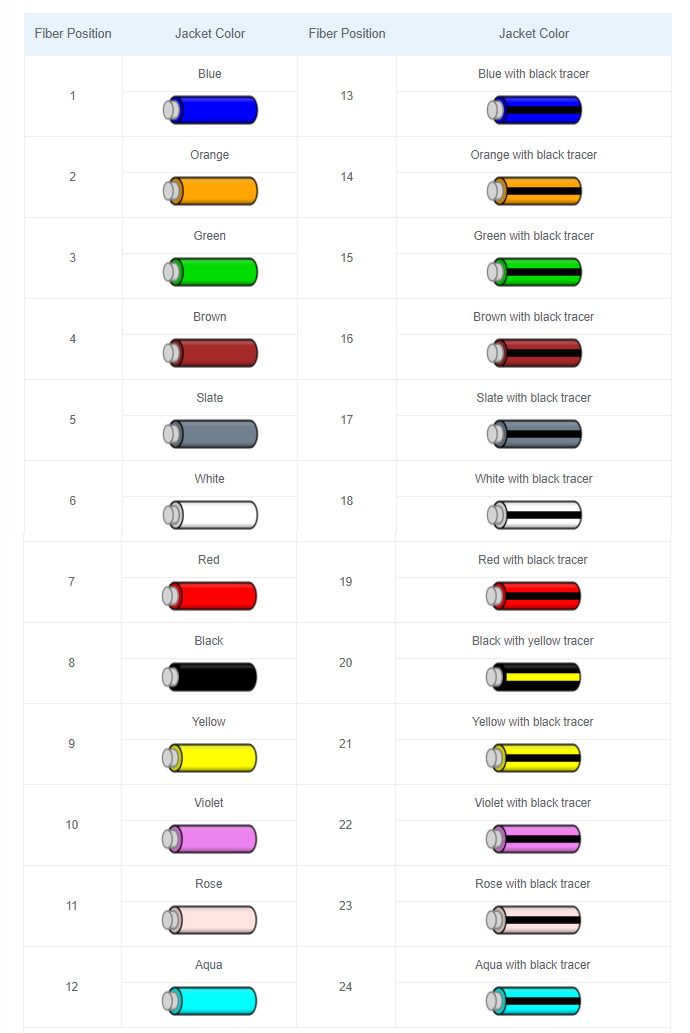

Trình tự màu cho các sợi bên trong như sau:.

Mã màu kết nối

Kết nối cũng là một phần của mã màu sợi. Vì có các kiểu đánh bóng khác nhau của đầu sợi, các đầu nối của bộ nhảy sợi và bộ điều hợp giao phối được mã hóa màu để nhận dạng. Tuy nhiên, sự ra đời của các đầu nối kim loại như FC và ST khiến việc mã hóa màu của đầu nối trở nên khó khăn, do đó, những đôi giày giảm căng màu cũng được sử dụng. Màu khởi động có thể khác nhau giữa các nhà sản xuất.

Các loại sợi Phong cách Ba Lan Thân kết nối Bộ điều hợp giảm căng thẳng
OM1 62,5 / 125 UPC Màu be / xám Màu be / xám
OM2 50/125 UPC Đen Đen
Tối ưu hóa laser OM3 / OM4 50/125 UPC Thủy Thủy
singlemode UPC Màu xanh da trời Màu xanh da trời
singlemode APC màu xanh lá màu xanh lá

Phần kết luận

Mã màu cáp quang là một hệ thống giúp chúng ta phân biệt các loại sợi một cách trực quan với vỏ sợi màu, đầu nối sợi, khởi động sợi, v.v. Mã hóa màu sợi quang cũng rất thiết thực cho các kỹ sư sợi quang trong quá trình nối, bởi vì các sợi nhiều màu sắc cũng giúp đảm bảo tính liên tục của mã màu trong suốt quá trình chạy cáp. Do đó, mã hóa màu cáp quang là điều cần thiết cho truyền thông sợi quang như mã hóa màu xoắn đôi cho hệ thống dây đồng.



Xem thêm: Mã màu dây nhảy quang theo quy ước quốc tế

Tags: Thẻ: cáp quang, Cáp quang Multimode, cáp quang singlemode
