Mã màu dây nhảy quang theo quy ước quốc tế

Hiệp hội công nghiệp Viễn Thông TIA (Telecommunications Industry Association) đã đưa ra quy ước TIA-598-C và trở thành bộ tiêu chuẩn mã màu cho sợi quang, màu vỏ dây nhảy cáp quang và dây nối quang sau đó được thế giới công nhận và sản xuất theo tiêu chuẩn trên để dễ dàng hơn cho vận hàng và lắp đặt, cũng để các chuyên gia khi triển khai thi công Viễn Thông ở nước ngoài không phải bối rối khi không thể phân biệt được các loại sợi quang, bài viết sau sẽ liệt kê bảng mã màu sợi quang theo tiêu chuẩn TIA-598-C

1. Luật màu sợi dây nhảy quang:

Luật mã màu TIA-598-C quy ước mã màu sợi quang theo như bảng dưới đây, Quy ước các màu sơn sẽ được sử dụng để phân biệt các loại cáp quang với nhau. Tuy nhiên theo TIA-598-C các nhà sản xuất cũng được phép thay đổi màu sắc sợi quang với điều kiện loại cáp phải được in rõ thông tin trên vỏ cáp. Vậy nên ngoài phân biệt dây nhảy quang qua màu sắc vỏ, các bạn cũng nên nhìn và đọc thông số in trên thân cáp. Hoặc nếu có nhu cầu mua dây nhảy quang với các màu sắc khác quy ước TIA-598-C, bạn cũng có thể liên hệ nhà sản xuất để đặt hàng!

Dây nhảy quang OM4 cũng thường có màu tím. (Màu cụ thể là Erika Violet.) Lựa chọn màu này là một quy ước bắt đầu ở Châu Âu để giảm thiểu sự nhầm lẫn giữa OM3 và OM4 và nó đã được nhiều nhà sản xuất Bắc Mỹ, China và một số quốc gia khác áp dụng.

Một lưu ý về dây nhảy quang OM1 : OM1 là một loại cáp quang có đường kính lõi  62,5 micron tuy nhiên chúng lại được quy ước cùng màu cam với loại đường kính 50/125 là OM2. Đường kính lõi 62,5 micron này lớn hơn kích thước lõi 50 µm trên các sợi Multimode OM2, OM3 và OM4 ngày nay. Các đầu nối có kích thước cho cáp quang đa mốt 50/125 OM2/3/4 sẽ không thể hoạt động trên cáp quang OM1 62,5/125. Nếu bạn đang xử lý một sợi dây nhảy quang màu cam và không chắc nó là gì thì việc cần thiết là phải tìm các ký hiệu in trên dây và đọc các thông số đó để xác định chính xác

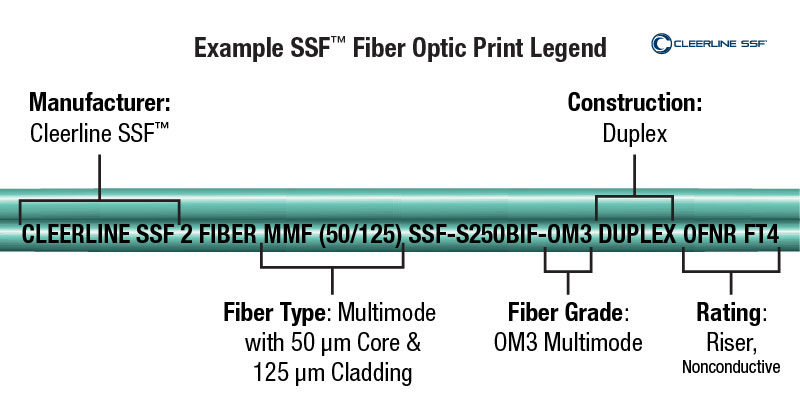

Hướng dẫn đọc các thông số in trên vỏ sợi dây nhảy cáp quang

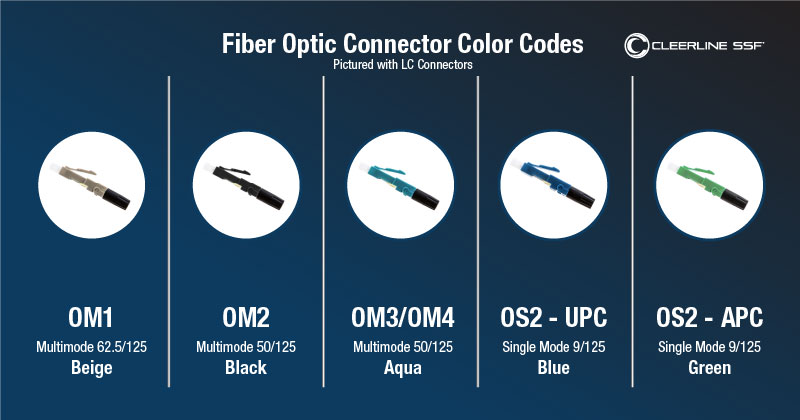

Mã màu của đầu nối cáp quang

Cũng giống như dây nhảy quang, các đầu nối quang cũng được quy ước màu theo tiêu chuẩn, tuy nhiên tùy vào nhà sản xuất có thể thay đổi màu khác nhau, ví dụ đối với cáp OM1 sử dụng màu be, OM2 có màu đen nhưng cũng có hãng dùng màu be, OM3 màu xanh lam, OM4 màu xanh dương và OS1, OS2 sử dụng màu xanh nõn chuối (APC) hoặc xanh nước biển (UPC)

Vẫn lưu ý rằng đây là luật màu theo tiêu chuẩn TIA-598-C và nó có thể khác nhau ở một số quốc gia hoặc tùy nhà sản xuất, nếu bạn cần chắc chắn thì vui lòng kiểm tra thông số in hoặc liên hệ nhà sản xuất để nắm rõ thông tin

Quý vị có nhu cầu đặt hàng dây nhảy quang vui lòng liên hệ trực tiếp bộ phận bán hàng của Viễn Thông Xanh để được tư vấn hỗ trợ, hoặc có bất kỳ thắc mắc nào vui lòng comment bên dưới để được giải đáp, xin cảm ơn!
