Sự phát triển của các chuẩn đầu nối Flat, PC, UPC và APC

Trong những năm gần đây, công nghệ cáp sợi quang ngày càng phát triển, đáp ứng được nhu cầu truyền dữ liệu tốc độ cao và hỗ trợ khoảng cách xa hơn so với cáp đồng. Tuy nhiên, khi một đầu nối được lắp đặt ở đầu sợi sẽ có sự tổn thất và suy hao được phát sinh. Được gọi là ORL(Optical Return Loss) – Suy hao quang. Tình trạng này sẽ làm hỏng cách nguồn sáng laser và làm gián đoạn tín hiệu truyền đi

Với sự phát triển của công nghệ, người ta đã phát triển 4 loại đầu nối tiếp xúc có sẵn: Bề mặt (FLAT), Tiếp xúc vật lý (PC),Tiếp xúc vật lý siêu (UPC) và Tiếp xúc vật lý góc cạnh (APC). Vậy các loại đầu nối này có chức năng như thế nào, bài viết này Viễn thông xanh sẽ cho các bạn câu trả lời.

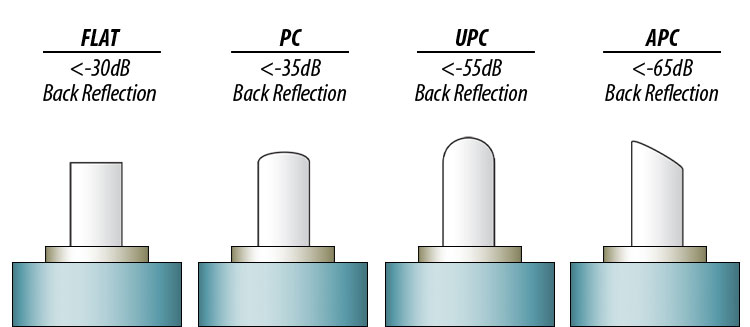

_{độ giảm suy hao của các loại đầu nối tiếp xúc ( theo đơn vị dB)}

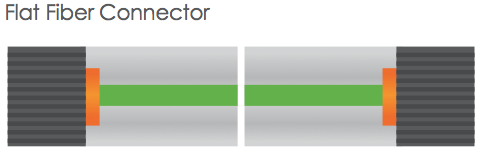

Flat Fiber Connector ( Đầu nối sợi phẳng ):

Đây là kiểu tiếp xúc có hiệu suất kém nhất với chi phí khá rẻ. Mặt tiếp xúc (end­face) dạng phẳng, dễ xuất hiện các điểm lỗi, không bằng phẳng trong quá trình mài. Do đó khi được kết nối, một khoảng không tự nhiên được hình thành giữa hai đầu và tạo ra các tia phản lại khi các tia sáng được truyền đến, gây suy hao lớn. ORL trong kết nối FLAT là khoảng ­14dB. Đầu nối sợi phẳng không phù hợp với cáp sợi quang đơn mode có kích thước lõi 9Mim, do đó, điều cần thiết là phải phát triển thành đầu nối Vật lý (PC).

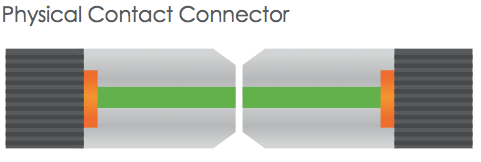

PC Fiber Connector ( Đầu nối sợi vật lý ):

Là kiểu tiếp xúc phổ biến nhất, có hiệu suất quang tốt hơn loại FLAT nhờ bề mặt cuối hơi cong. Điều này làm giảm khoảng không khí hai tiếp điểm ảnh sáng tiếp xúc với nhau, do đó ORL trong khi dùng kiểu PC là khoảng ­40dB.

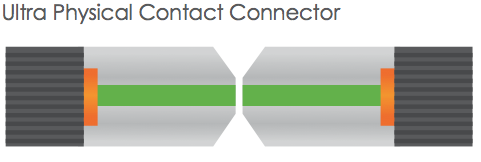

UPC Fiber Connector ( Đầu nối sợi vật lý siêu):

Về hình dáng bên ngoài UPC và PC hoàn toàn giống nhau. Tuy nhiên, bề mặt tiếp điểm của UPC được cải tiến đáng kể nhằm tăng hiệu quả tiếp xúc bằng cách sử dụng giấy mài (film) mịn hơn, cải thiện hiệu suất quang. ORL trong kết nối UPC là khoảng ­55dB.

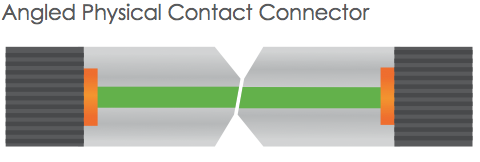

APC Fiber Connector ( Đầu nối sợi tiếp xúc góc cạnh)

Là kiểu tiếp xúc đặc biệt, thường chỉ gặp trong viễn thông hoặc các thiết bị chuyên dụng. Không chỉ mang các các đặc điểm như PC và UPC, end­face của APC còn được vát xéo một góc 8 độ. Điều này làm cho các tia bị phản xạ theo hướng ra ngoài sợi quang, nhờ đó cải thiện đáng kể thông số ORL. Kiểu tiếp xúc này giúp giảm ORL xuống còn khoảng ­70dB.

Tùy theo mục đích sử dụng và ứng dụng mà người ta sử dụng các kiểu tiếp xúc vật lý khác nhau. Kiểu tiếp xúc FLAT nay gần như không còn được sử dụng trong thi công. Các kiểu tiếp xúc PC và UPC được sử dụng phổ biến trong hệ thống mạng, riêng kiểu tiếp xúc APC thường được dùng trong hệ thống cáp quang viễn thông FTTx và các thiết bị đặc biệt.
