Với quá trình đô thị hóa tăng tốc và sự phát triển nhanh chóng của ngành viễn thông, sự tăng trưởng trong nhu cầu dịch vụ mạng cùng với yêu cầu tính thẩm mỹ cao, dẫn đến việc thi công và lắp đặt cáp chôn trên quy mô lớn là việc cực kì cần thiết. Sau đó, đo đạc và định vị cáp là một khía cạnh quan trọng trong việc bảo vệ mạng cáp, và duy trì dịch vụ và lợi nhuận. Để tránh mất mát không cần thiết trước khi thực hiện các công việc đào, VTXVN sẽ giới thiệu sơ lược cho bạn các công cụ định vị cáp ngầm được phát triển để thực hiện phát hiện sự hiện diện và vị trí gần đúng của cáp chôn.
Định vị và đo đạc cáp ngầm là gì?
Các bộ định vị cáp ngầm được thiết kế để xác định vị trí của các vật thể ngầm có một số loại điện tích hoặc tín hiệu được đặt trên chúng. Kể từ khi phát triển, bộ định vị cáp thường bao gồm hai phần – bộ phát và bộ thu. Máy phát đặt tín hiệu điện lên cáp được dò, trong khi máy thu nhận tín hiệu đó, cho phép người vận hành định vị theo dõi đường đi của tín hiệu và đi theo cáp được định vị. Hiện nay trên thị trường có vô vàn các loại thiết bị định vị khác nhau, VTXVN xin giới thiệu cho các bạn một trong nhưng thương hiệu máy phổ biến và hiệu quả nhất.
Thiết bị định vị và đo đạc cáp ngầm Noyafa

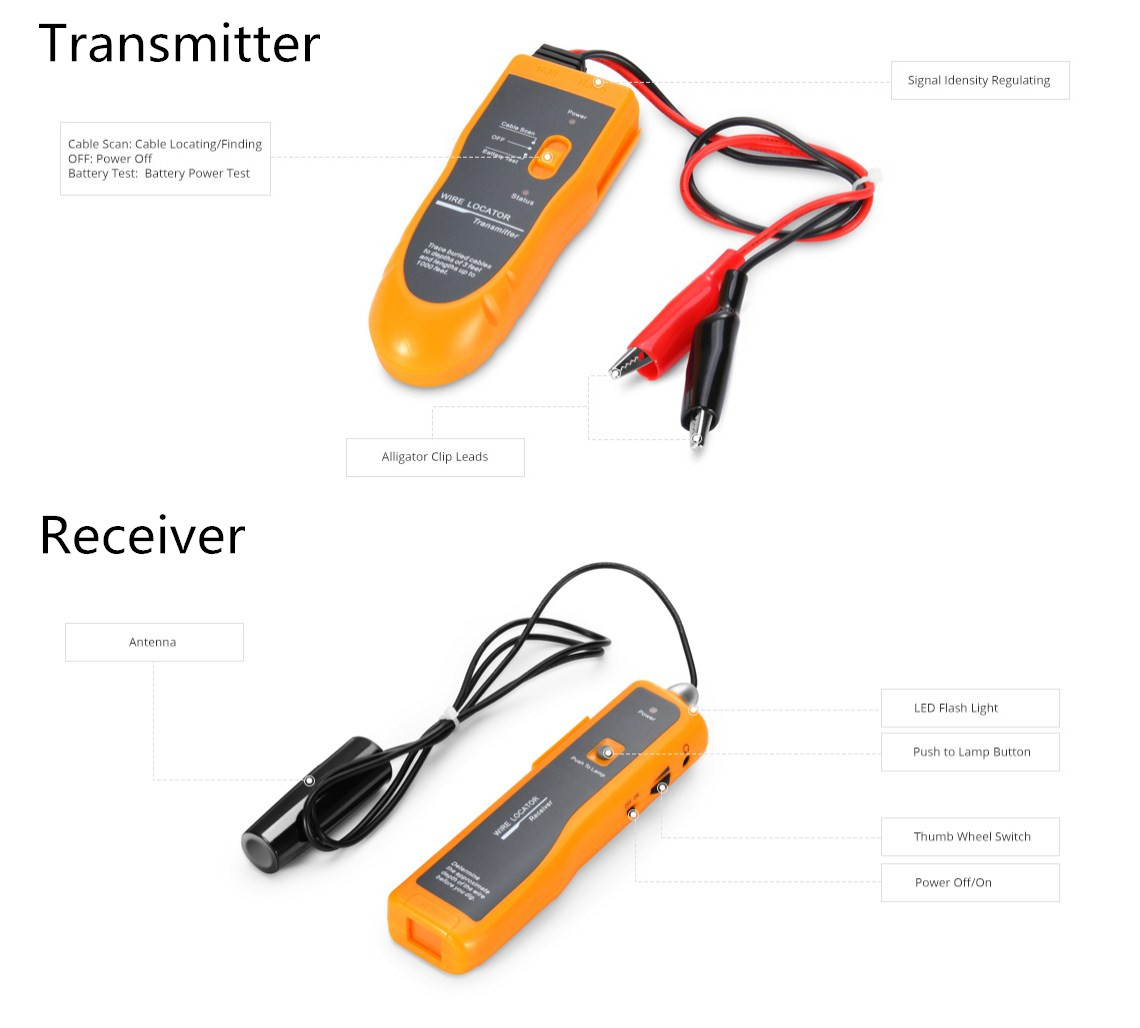

Thiết bị định vị dây ngầm Nofaya đặc biệt là model NF-816 được thiết kế để xác định vị trí đường đi của các dây không có năng lượng phía sau tường và dưới lòng đất. Nó cũng có khả năng định vị một bộ ngắt mạch cụ thể, xác định chính xác các dây trước khi khoan và xác minh các vị trí đào dưới lòng đất. Phạm vi hiệu quả là sâu tới 3 feet và dài tới 1000 feet
Làm thế nào để sử dụng Bộ định vị cáp ngầm NF-816?
Chức năng cơ bản của thiết bị định vị cáp ngầm NF-816 là định vị và theo dõi các cáp ngầm. Sau đây là hướng dẫn sử dụng máy định vị cáp ngầm NF-816
- 1. Đẩy công tắc máy phát sang chế độ “Cable Scan”, chuyển công tắc sang chế độ High Tone
- 2. Xoay ăng-ten máy thu gần mặt đất và cách vị trí máy phát khoảng 10-15 feet. (Âm sẽ được nghe ở hai bên của đường dẫn với null trực tiếp trên đường dẫn.)
- 3.. Tiến hành dọc theo đường dẫn theo hướng để điều chỉnh máy phát và máy thu để đạt được khoảng cách xa hơn.
- 4. Khi đường dẫn đã được xác định, đánh dấu mặt đất tại điểm không dọc theo đường dẫn.

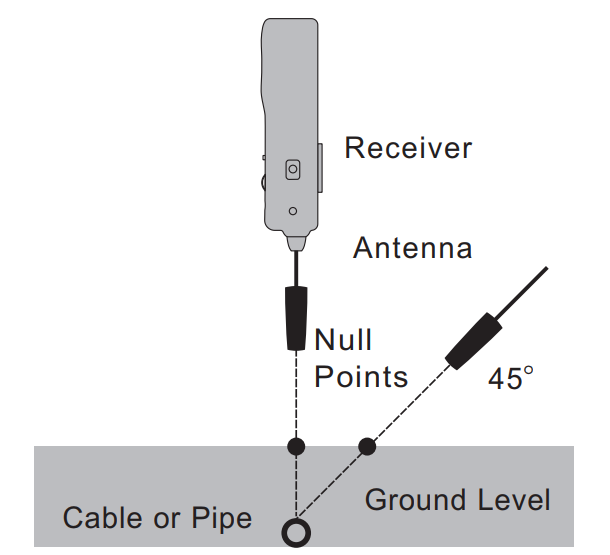

- 5. Giữ ăng-ten thu ở góc 45 độ so với mặt đất và di chuyển ở một góc bên phải ra khỏi đường đi của dây cho đến khi tìm thấy một null khác. Đánh dấu điểm này.
- Đo khoảng cách
6. Đo độ sâu. Khoảng cách là độ sâu gần đúng của dây.
Với việc cài đặt hệ thống cáp ngầm để tạo mỹ quan công trình là việc bắt buộc hiện nay. Do đó nhu cầu lắp ráp cáp, định vị chính xác hệ thống cáp ngầm trong thi công càng trở nên quan trọng hơn. VTXVN.COM hiện đang là đơn vị tư vấn cũng như cung cấp các thiết bị định vị cáp hợp lý, không chỉ các các hệ thống cáp ngầm mà tất cả các loại truyền tải khác. Mọi nhu cầu, vui lòng nhắn tin và liên lạc với nhân viên hỗ trợ của VTXVN
