Tiêu chuẩn cách lắp đặt Switch đúng cách đóng vai trò quan trọng trong hoạt động đảm bảo hiệu suất và độ ổn định của mạng hệ thống. Khi kết hợp cùng Patch Panel , quá trình quản lý và bảo trì mạng trở nên dễ dàng, gọn gàng và chuyên nghiệp hơn. Bài viết này sẽ hướng dẫn chi tiết cách lắp hiệu quả Switch và Patch Panel, chuẩn kỹ thuật năm 2025.
Patch Panel so với Switch

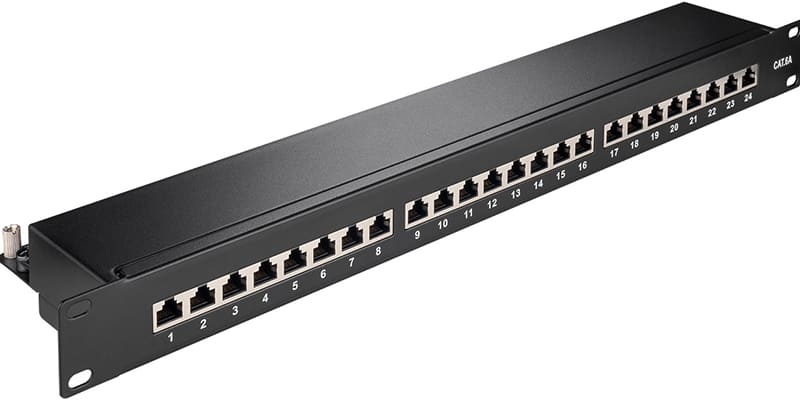

Từ ngoại hình, Patch Panel và Switch trông giống nhau ở chỗ chúng xuất hiện dưới dạng các hàng ổ cắm trong các giá đỡ ( giá rack). Trên thực tế,Patch Panel là một thiết bị thụ động có một hàng cổng, được sử dụng để quản lý cáp để kết hợp nhiều cổng mạng lại với nhau để kết nối cáp đến và đi. Khả năng nhận diện riêng lẻ từng cáp và cổng port chạy trong Patch Panel tạo ra một cách rõ ràng và có tổ chức để xác định luồng tín hiệu và xử lý sự cố kỹ thuật.

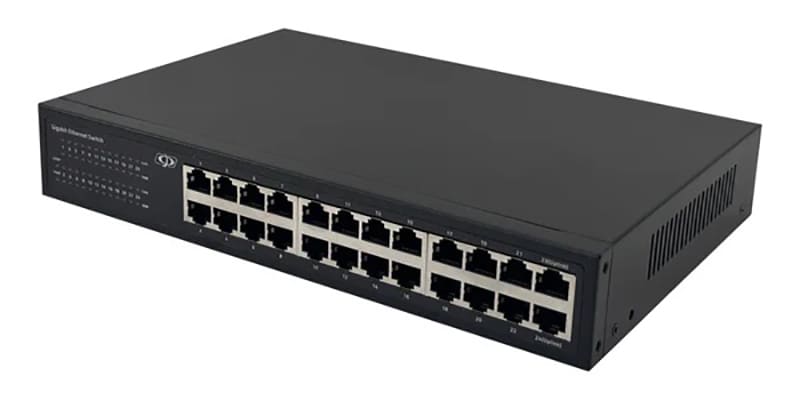

Switch là gì? Một bộ switch có một loạt các cổng Ethernet, nhưng nó là một thiết bị hoạt động kết nối các thiết bị với nhau trên mạng máy tính bằng cách sử dụng chuyển mạch gói để nhận, xử lý và chuyển tiếp dữ liệu đến thiết bị đích. Trong trường hợp cáp có cấu trúc phúc tạp, các switch có thể được kết nối với các cổng trên patch panel , cho phép các thiết bị Ethernet được nối mạng với nhau. Một số sản phẩm Switch như Cisco 3850…
Cách lắp đặt switch và patch panel
Việc lắp đặt đúng cách sẽ giúp hệ thống hoạt động ổn định, dễ quản lý và bảo trì. Dưới đây là các bước cách lắp đặt Switch và Patch Panel chuẩn nhất năm 2025 mà các kỹ thuật viên cần nắm chắc.
Bước 1: Xác định vị trí đặt Patch Panel và Switch
Trước cách lắp đặt switch, hãy chọn vị trí đặt thiết bị phù hợp trong giá tủ hoặc mạng giá cả . Vị trí cần đảm bảo luồng không khí lưu thông tốt , tránh nhiệt độ cao hoặc ẩm ẩm.
Switch và Patch Panel thường được gắn gần nhau để dễ dàng quản lý nắp, đồng thời giúp kết nối trở nên gọn gàng và khoa học hơn.
Bước 2: Chuẩn bị và đo mạng cáp chiều dài
Đo chiều dài dây mạng phù hợp với khoảng cách giữa Patch Panel và Switch . Tránh để dây quá dài gây rối hoặc quá ngắn gây căng thẳng, ảnh hưởng đến khả năng truyền dẫn.
Các kỹ thuật viên nên ghi chú số lượng và độ dài từng sợi cáp trước khi thi công để tiết kiệm thời gian và vật tư.
Bước 3: Lập sơ đồ kết nối giữa Patch Panel và Switch
Vui lòng tạo bản kết nối bản đồ (ánh xạ cổng) để xác định cổng nào trên Patch Panel sẽ kết nối với cổng nào trên Bộ chuyển mạch Switch.
Bước này giúp bạn dễ dàng kiểm tra và bảo trì sau này , đồng thời giảm thiểu sự nhầm lẫn khi cần thay đổi vị trí hoặc cấu hình lại mạng hệ thống.
Bước 4: Cố định cách lắp đặt switch và patch panel vào tủ rack
Patch Panel và Switch to support rack (tiêu chuẩn rộng 19 inch ). Cần phải bó chặt cố định để đảm bảo an toàn và tránh rung lắc.
Cách lắp đặt switch thường gắn bên dưới Patch Panel để dây mạng có thể chạy thẳng xuống gọn gàng , tránh chồng chéo dây trong tủ rack.
Bước 5: Kết nối mạng giữa Patch Panel và Switch

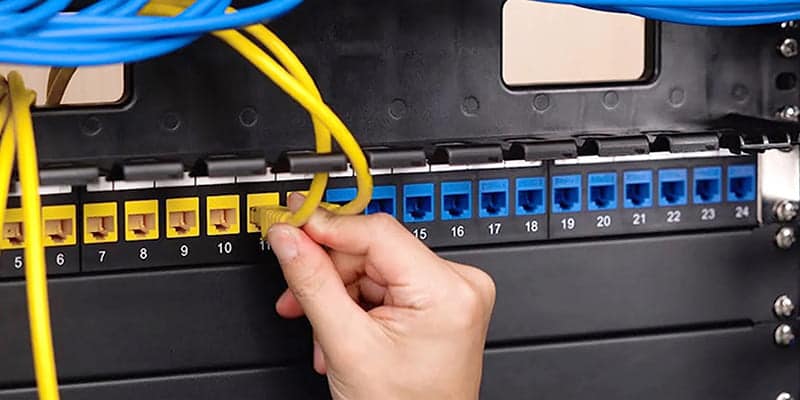

Sử dụng dây nhảy mạng (Patch Cord) để kết nối giữa các cổng trên Patch Panel và Switch. Hãy đảm bảo kết nối RJ45 được cắm chắc chắn và đúng tiêu chuẩn.
Khi cần thay đổi vị trí hoặc mở rộng mạng, chỉ cần thay đổi dây nhảy này mà không ảnh hưởng đến toàn hệ thống , giúp quản lý hoạt động và hiệu quả hơn.
Bước 6: Xếp theo chiều ngang và chiều dọc của hệ thống quản lý
Để hệ thống thu gọn, cần phải quản lý chiều ngang (Trình quản lý cáp ngang) và quản lý chiều dọc (Trình quản lý cáp dọc) .
Những thiết bị này giúp bảo vệ bán kính chắn , tránh lõi đồng hoặc sợi quang, đồng thời hỗ trợ bảo trì thuận tiện hơn trong tương lai.
Bước 7: Dán nhãn cho từng dây cáp
Mỗi mạng dây cần được gắn nhãn ở cả hai đầu (tại Patch Panel và Switch). Công việc dán nhãn dễ dàng được nhận biết khi kiểm tra, bảo trì hoặc mở rộng hệ thống.
Sử dụng dây Velcro hoặc kẹp nhựa mềm để bó gọn dây, tránh né hoặc đè nén cáp. Đây là bước quan trọng để đảm bảo hệ thống hoạt động ổn định và dễ kiểm soát lâu dài.
Quản lý dây cáp từ Patch Panel sang Switch
Cách quản lý dây cáp đúng cách không chỉ thu lại tính thẩm mỹ cao mà còn giúp đảm bảo an toàn, dễ dàng bảo trì và tăng tuổi thọ cho thiết bị mạng. Có ba phần quan trọng trong quá trình quản lý dây cáp.
Quản lý cáp ngang
Quản lý cáp ngang có thể được sử dụng để hỗ trợ một con đường cho cáp vá giữa patch panel và switch. Bảng quản lý cáp ngang có nhiều kiểu khác nhau cho nhiều ứng dụng: được thiết kế với thanh viền, vòng chữ D, ống dẫn ngón tay, dải bàn chải và vòng kết thúc. Chúng có thể được lắp ráp ngẫu nhiên để đơn giản hóa hệ thống cáp hiệu quả.
Quản lý cáp dọc
Quản lý cáp dọc cũng giải quyết nhu cầu định tuyến cáp ngày nay. Trình quản lý cáp dọc ơn 3 ‘và trình quản lý cáp dọc bằng nhựa rộng 3’ ‘với các ngón tay bán kính uốn cong được sử dụng phổ biến nhất giữa bảng vá và công tắc. Chúng giúp cung cấp hỗ trợ bán kính uốn thích hợp cho cáp. Đi kèm với dây cáp, nó cung cấp cho người dùng một hệ thống cáp gọn gàng và có tổ chức.
Dán nhãn cho cáp
Việc ghi nhãn cáp cũng có thể giúp lắp đặt hiệu quả. Khi một hệ thống mạng được xây dựng, một lượng lớn cáp được tích hợp vào giá đỡ và được định tuyến ở nơi chúng cần đi cùng với các thiết bị. Các dây cáp Velcro là công cụ phổ biến nhất để giữ cáp với nhau. Trong khi đó, nhãn cáp có thể sẽ giúp tăng hiệu quả, loại bỏ cáp thừa, cải thiện an toàn và nói chung làm cho mọi thứ vận hành trơn tru hơn.
Kết luận
Patch panel và Switch cho phép mở rộng các điểm truy cập có thể theo dõi, cung cấp giải pháp quản lý mạnh mẽ và đáng tin cậy. Do đó, một cài đặt thích hợp cho bảng vá và chuyển đổi đóng vai trò quyết định trong toàn bộ quản lý cáp. Để biết thêm thông tin về cách lắp đặt switch, các bạn của thể liên lạc với Viễn Thông Xanh để được tư vấn hợp lý nhất.
