Khi sử dụng một hệ thống camera quan sát nhiều khi bạn thường gặp phải nhiều vướng mắc, không biết sử dụng chúng như thế nào bởi các thông số kĩ thuật và nguyên tắc hoạt động phức tạp. Hiểu được những khó khăn cơ bản mà người dùng thường gặp phải, Viễn Thông Xanh xin chia sẻ về nguyên lý hoạt động của camera quan sát, nhằm giúp bạn có cái nhìn khái quát và sự hiểu biết kĩ hơn về camera và sử dụng hệ thống camera dễ dàng hơn.
Giải đáp nguyên lý hoạt động của camera quan sát
1. Tính năng chung

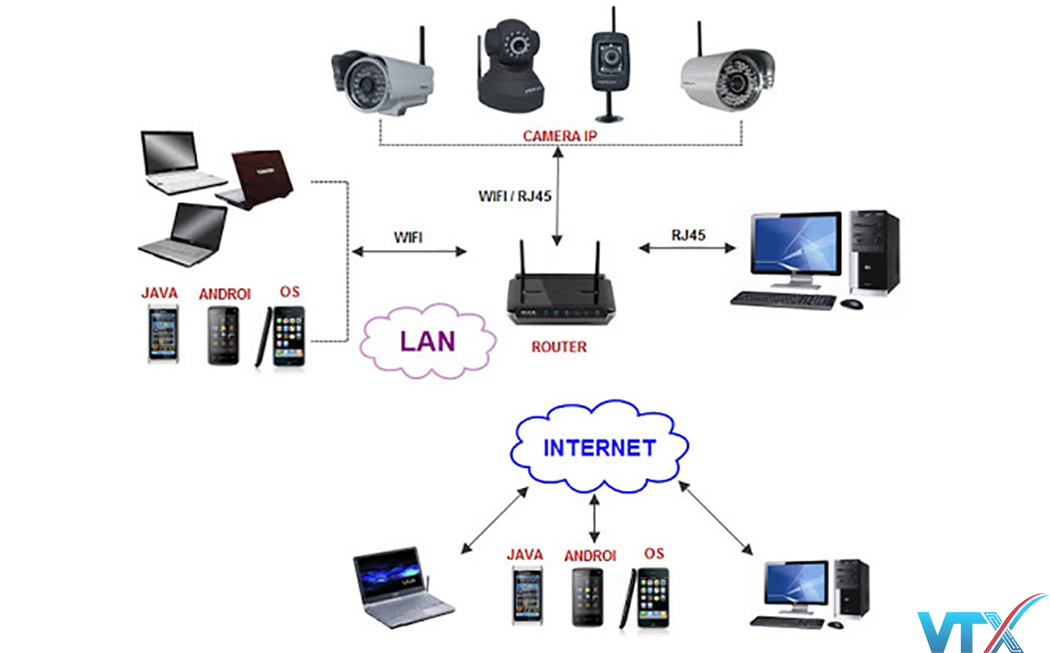

Hầu hết các camera thường được lắp đặt tùy theo vị trí và sẽ gắn vào đầu ghi hình, hiển thị trên màn hình quan sát. Các dữ liệu sẽ được ghi hình và lưu vào trong ổ cứng của đầu ghi hình này. Tại các vị trí quan sát khác nhau cũng xem được hình ảnh của camera ghi được tại thời điểm đó mà chỉ cần có kết nối internet.
2. Cách thức hoạt động của camera
– Hình ảnh ghi được sẽ đi qua ống kính camera quan sát và hình thành trên mặt CCD – ma trận sử dụng CFA – màng lọc màu để hình thành tín hiệu màu. Sau đó, cung cấp cho các bộ chuyển đổi analog sang số (AFE) và tín hiệu số hình thành được truyền trực tiếp đến chip. Qua chip và bộ khuếch đại các tín hiệu video khi đó được tạo ra.
– Thông số V-Driver lcó chức năng chịu trách nhiệm cho sự hình thành độ sáng và quét ngang của CCD
– IRIS drive điều khiển ống kính đồng bộ tín hiệu bên ngoài,
– RS485 kiểm soát điều khiển bộ vi xử lý như điều khiển chiếu sáng IR, điều khiển thay thế cho các phím điều khiển OSD…
– Bộ nhớ Flash chứa các phần mềm điều khiển chip, người dùng có thể truy cập qua các phím điều khiển để thay thế một số các thiết lập.
– Chip I/O Giao tiếp vào ra như giao tiếp với bàn điều khiển xuất tín hiệu điều khiển led tín hiệu báo động chuyển động.
– Một chip xử lý hiện đại có rất nhiều chức năng, dưới đây là một số tính năng chính:
+ BLC – bù sáng, “BLC”. Chức năng cho phép bạn để có được hình ảnh chất lượng cao ngay cả khi máy ảnh hướng đến một nguồn ánh sáng hoặc chủ đề là trong bối cảnh khu vực chiếu sáng rực rỡ. Tác động của chức năng này dẫn đến sự đảo ngược của các phần nổi bật nhất của khung hình. Hình bị tối sẽ được nổi lên.
+ Chức năng WDR (hình ảnh sẽ được đặt tỉ lệ giữa độ sáng và tối) cho phép bạn tổ chức xem cả khu vực ánh sáng và bóng tối với chất lượng tốt nhất. Vi sử lý sẽ nhanh chóng phân chia hình thành hai phần, bao gồm các vùng tối và ánh sáng của một cảnh. Mỗi thành phần được xử lý riêng (phần tối trở thành ánh sáng sáng vẫn giữ nguyên hoặc giảm nhẹ trong sáng), sau đó hai phần được kết hợp trong khung. Nó chỉ ra các hình ảnh chất lượng cao cùng một vùng tối và ánh sáng xử lý. Ngoài độ sáng và tự động điều chỉnh độ tương phản hình ảnh.
– DNR (Digital Noise Reduction): giảm nhiễu màu trong môi trường ánh sáng thấp.
– AGC : video tự động tăng lên đến tiêu chuẩn.
– SENS-UP: Cho phép quan sát ở ánh sáng rất thấp.
Chế độ Ngày/Đêm. Chế độ ban chỉ cho hình đen trắng và sự kết hợp với IR chiếu sáng từ một bộ cảm biến bên ngoài.
– Bảo mật:
+ Khả năng khoanh khu vực trong các video. Từ 4 đến 12 tùy thuộc vào chip. Nhận biết chuyển động + điều chỉnh độ nhạy và vị trí trong việc phát hiện chuyển động khung.

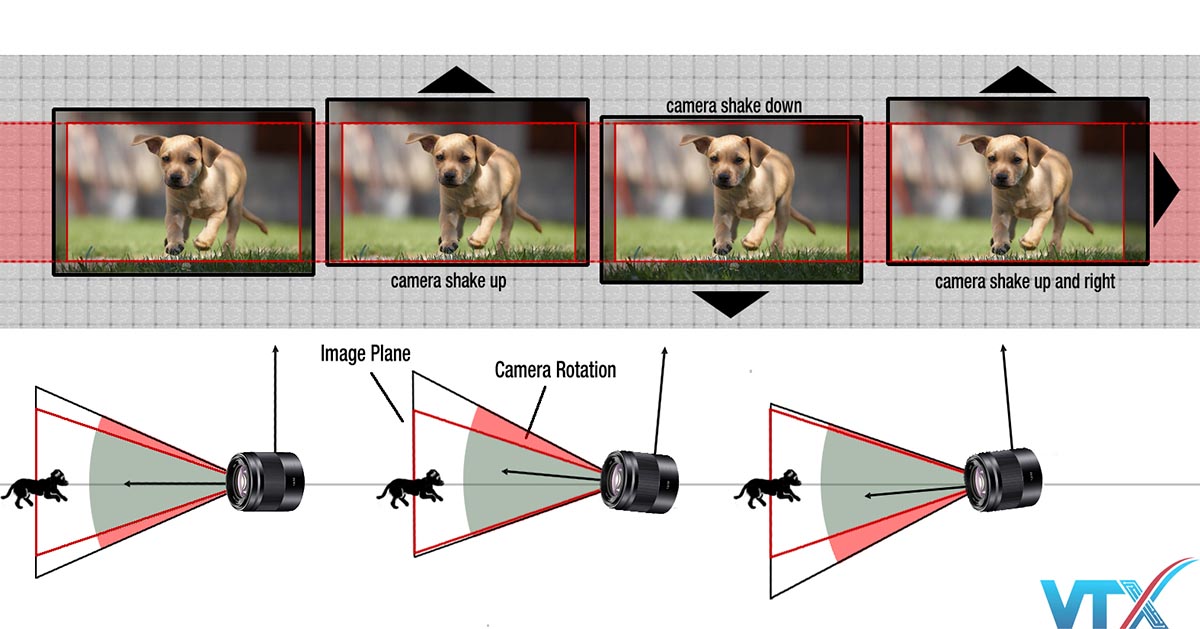

– DIS (Digital Image Stabilization): kỹ thuật số hệ thống ổn định hình ảnh
3. Hiển thị
– Muốn phóng to 1 hình camera giám sát bất kỳ nào thì chỉ cần bấm vào số camera đó trên đầu ghi hình hoặc remote thì camera đó sẽ hiển thị đầy màn hình.
– Chức năng hình trong hình: Cho phép hiển thị 1 camera lớn và các camera quan sát còn lại nằm trong camera lớn này.
– Có thể chọn chế độ cho từng camera nhảy hình tuần tự trên màn hình theo thời gian cài đặt sẵn.
– Màn hình chính hiển thị nhiều thông tin trạng thái của hệ thống như dung lượng ổ cứng còn bao nhiêu %, có kết nối qua mạng hay không và nhiều thông tin chi tiết khác …
– Công nghệ nén hình mới nhất hiện nay là H.265 cho hình ảnh sáng rõ và đẹp, đồng thời tiết kiệm dung lượng ổ cứng, chiếm ít băng thông khi kết nối qua mạng.
4. Ghi hình
– Các camera sẽ được lưu trữ nhằm ngăn ngừa sự cố, phát hiện tội phạm, lưu trữ hình ảnh làm tài liệu. Khi kết nối với đầu ghi, tất cả hình ảnh camera giám sát sẽ sẽ được ghi và lưu trữ dưới dạng file M/JPEG, MPEG-4, H.264… theo định dạng của nhà sản xuất.
– Có thể chọn chế độ tự động ghi hình khi bật đầu ghi hình camera.
– Cài đặt thời khoá biểu ghi hình chi tiết như ý muốn theo từng ngày, từng tuần, từng tháng theo từng camera quan sát.
– Để tiết kiệm ổ cứng thì bạn nên sử dụng chức năng ghi hình khi có chuyển động.
– Chỉnh được chất lượng hình ảnh và tốc độ chuyển động khi ghi hình.
– Tùy vào việc cài đặt chế độ ghi hình ngay từ ban đầu mà bạn có thời gian ghi hình dài hay ngắn và chất lượng hình cũng thay đổi tuỳ thuộc vào các chế độ cài đặt này. DVR cho phép ghi tối đa tất cả các hình ảnh các camera quan sát đồng thời và dùng làm tư liệu lưu trữ an ninh với chất lượng cao.
– Ngoài chức năng ghi hình trực tiếp thì bạn cũng có thể chụp lại hình ảnh ngay lập tức khi cần thiết và in ra thành báo cáo với đầy đủ thông tin.
– Ngoài ra, một số đầu ghi hình còn có chức năng ghi hình trong những tình huống khẩn cấp, bạn nên tìm hiểu để cài đặt.
– Một chức năng đặc biệt thông minh ở đầu ghi hình đó là khi hình ảnh lưu trữ đầy ổ cứng thì đầu ghi hình sẽ tự động xoá và ghi lại hoặc phát tín hiệu báo để bạn biết và cài đặt lại.
5. Phát lại hình ảnh đã ghi
– Hầu hết ở các đầu ghi hình đều có chức năng rất thông minh là dò tìm dữ liệu để phát lại theo ngày tháng, sự kiện… mà bạn đã cài đặt trước đó.
– Sẽ phát lại đồng thời hết tất cả camera giám sát cùng 1 lúc, khi cần phóng to hình camera nào thì chỉ việc bấm vào camera đó. Có thể chọn phát lại chi tiết đến từng phút 1 cách nhanh chóng.
– Trong lúc phát lại có thể dùng chức năng zoom kỹ thuật số để phóng to 1 khu vực nào cần chú ý (Tuỳ vào từng loại đầu ghi)
– Khi phát lại có thể cho nhanh với tốc độ cực nhanh lên đến 64X và tua chậm 16X (tuỳ vào từng loại đầu ghi)
– Người quản lý khi ở nhà hoặc đi công tác xa hay ở nước ngoài vẫn có thể truy cập vào mạng Internet để lấy dữ liệu đã ghi hình và phát lại dữ liệu đó 1 cách dễ dàng như đang ngồi ở máy đó vậy.
6. Backup dữ liệu đã ghi
– Chức năng Back up dữ liệu giúp lưu lại hình ảnh thành 1 đoạn Film để lưu trữ làm tư liệu lâu dài hay khi xảy ra mất trộm thì đưa cho công an hoặc lưu lại để làm tài liệu tham khảo …
– Người dùng có thể chọn chính xác thời gian và camera quan sát nào để Back up dữ liệu qua ổ DVD-RW hoặc ổ USB.
– Dữ liệu sau khi Back up có dạng đuôi AVI hoặc một số định dạng khác phù hợp khi phát lại tại các máy tính khác hoặc mở bằng đầu đĩa …
– Lúc Back up xong có thể chép ra đĩa DVD hoặc ổ USB hay bất cứ thiết bị lưu trữ nào khác để lưu trữ lâu dài …
7. Chức năng Triplex
Trong lúc phát lại dữ liệu đã ghi hình trong ổ cứng thì đầu ghi hình vẫn tiếp tục ghi hình và truyền hình ảnh qua mạng. Có thể chọn trên 1 màn hình vừa hiển thị hình ảnh hiện tại vừa phát lại hình ảnh đã ghi hình.
Trên đây là một số giải đáp của về nguyên lý hoạt động của camera quan sát, hi vọng qua bài viết này Viễn Thông Xanh sẽ giúp bạn hiểu rõ được camera của mình hoạt động như nào, và có cái nhìn bao quát hơn khi sử dụng hệ thống mạng camera.
